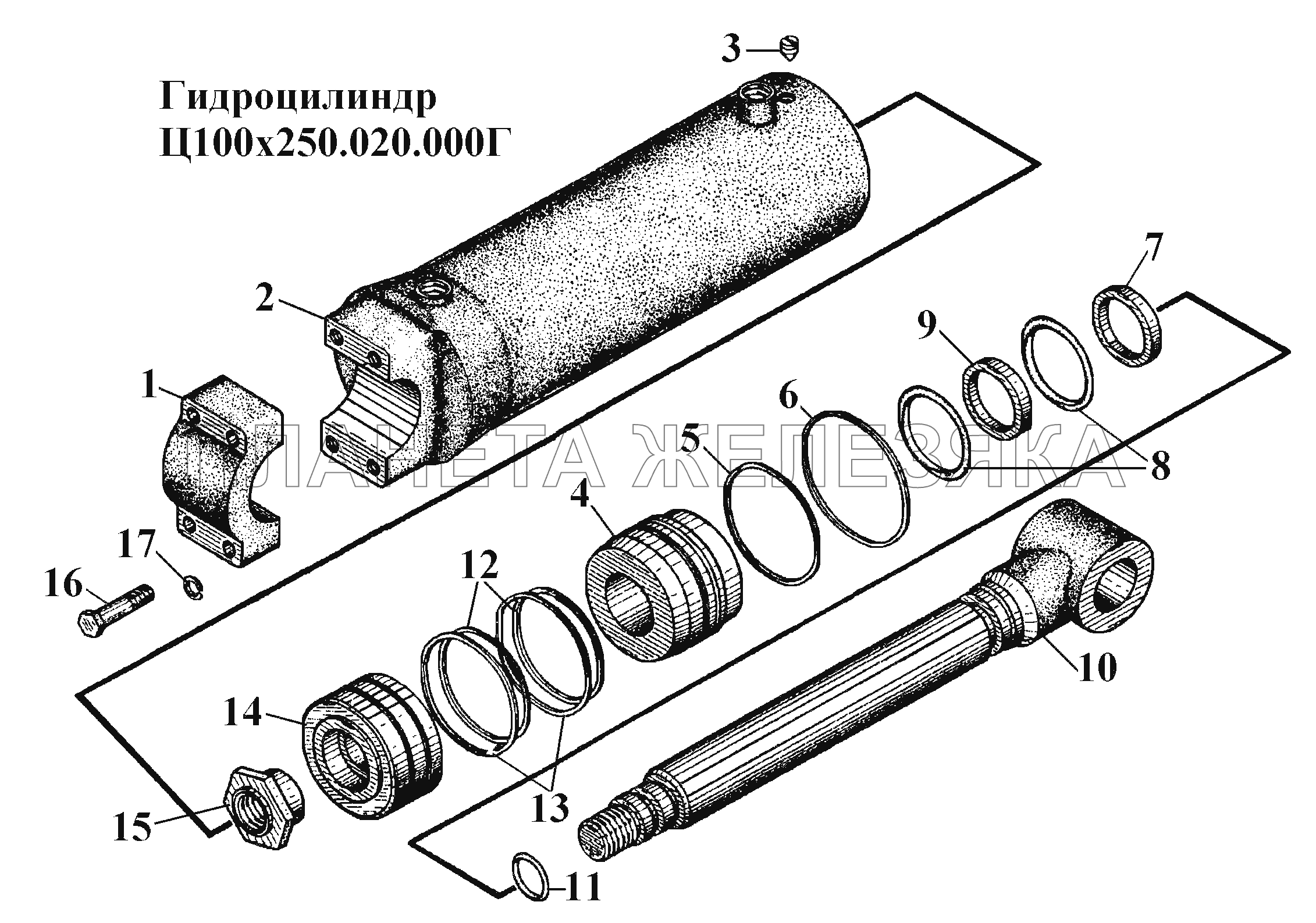

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | Ц100x250.20.008 |
Бугель Подробнее |
|
|
| 2 | Ц100x250-20.100 |
Корпус цилиндра Подробнее |
|
|
| 3 | M8-6gx14.88 |
Винт Подробнее |
|
|
| 4 | Ц100х250.20.006А |
Втулка Подробнее |
|
|
| 5 | 090-100-58-2-3 |
Кольцо Подробнее |
|
|
| 6 | Ц100х250.20.005 |
Кольцо пружинное Подробнее |
|
|
| 7 | Е52-050 |
Кольцо грязесьемное Подробнее |
|
|
| 8 | 01-50 |
Кольцо Подробнее |
|
|
| 9 | Е1-050-1 |
Кольцо Подробнее |
|
|
| 10 | Ц100x250.20.200Б |
Шток Подробнее |
|
|
| 11 | 029-035-36-2-2 |
Кольцо Подробнее |
|
|
| 12 | 02-100 |
Кольцо Подробнее |
|
|
| 13 | Е11-100 |
Кольцо Подробнее |
|
|
| 14 | Ц100х250.20.007Б-01 |
Поршень Подробнее |
|
|
| 15 | 105.072.24.007 |
Гайка Подробнее |
|
|
| 16 | M16x70.58 |
Болт Подробнее |
|
|
| 17 | 16.65Г |
Шайба ГОСТ 6402-70 Подробнее |
|
