| ← Воздухоохладитель 180.57.002 (3) | Блок фильтров 180.57.050 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 180.57.049-10 |
Испарительный блок Подробнее |
|
||
| 180.57.049-20 |
Испарительный блок Подробнее |
|
||
| 180.57.065-20 |
Испарительная камера Подробнее |
|
||
| 180.57.090-10 |
Панель Подробнее |
|
||
| 180.57.090-20 |
Панель Подробнее |
|
||

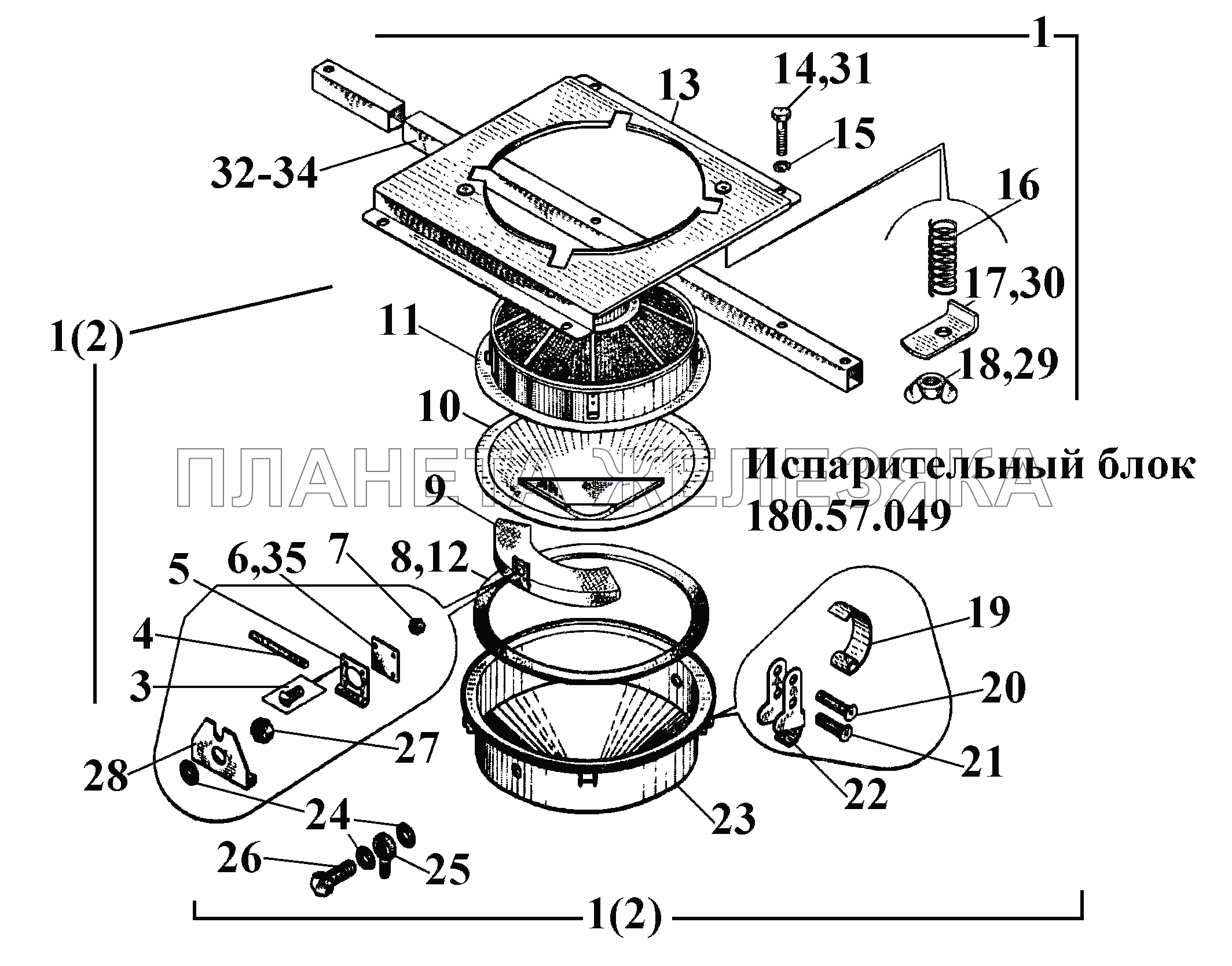

| 1 | 180.57.049 |
Испарительный блок Подробнее |
|
|
| 2 | 180.57.065 |
Испарительная камера Подробнее |
|
|
| 3 | B1M4-6gx8.58.029 |
Винт Подробнее |
|
|
| 4 | 180.57.263 |
Ось Подробнее |
|
|
| 5 | 180.57.268 |
Петля Подробнее |
|
|
| 6 | 180.57.274 |
Клапан Подробнее |
|
|
| 7 | М4-6Н.6.029 |
Гайка Подробнее |
|
|
| 8 | 180.57.253 |
Кольцо Подробнее |
|
|
| 9 | 180.57.068 |
Поплавок Подробнее |
|
|
| 10 | 180.57.073 |
Конус Подробнее |
|
|
| 11 | 180.57.066 |
Кассета Подробнее |
|
|
| 12 | 180.57.253-20 |
Кольцо Подробнее |
|
|
| 13 | 180.57.090 |
Панель Подробнее |
|
|
| 14 | M10-6gx55.88.35.016 |
Болт Подробнее |
|
|
| 15 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 16 | Г88.57.127 |
Пружина Подробнее |
|
|
| 17 | 180.57.229 |
Прижим Подробнее |
|
|
| 18 | М10-7Н.8.45л.016 |
Гайка Подробнее |
|
|
| 19 | 180.57.273 |
Пружина Подробнее |
|
|
| 20 | 6-6в12х30.М20.Кд9.хр |
Ось Подробнее |
|
|
| 21 | 6-6в12х40.М20.Кд9.хр |
Ось Подробнее |
|
|
| 22 | 180.57.272 |
Защелка Подробнее |
|
|
| 23 | 180.57.067 |
Поддон Подробнее |
|
|
| 24 | 77.15.10-20 |
Прокладка Подробнее |
|
|
| 25 | 54.15.455A-20 |
Угольник поворотный Подробнее |
|
|
| 26 | 180.57.258 |
Штуцер Подробнее |
|
|
| 27 | М4-6Н.6.029 |
Гайка Подробнее |
|
|
| 28 | 180.57.029 |
Петля Подробнее |
|
|
| 29 | М10-7Н-8.45л.029 |
Гайка Подробнее |
|
|
| 30 | 180.57.229-20 |
Прижим Подробнее |
|
|
| 31 | M10-6gx55.88.35.029 |
Болт Подробнее |
|
|
| 32 | 180.57.060 |
Балка Подробнее |
|
|
| 33 | 180.57.060-10 |
Балка Подробнее |
|
|
| 34 | 180.57.060-20 |
Балка Подробнее |
|
|
| 35 | 180.57.274-20 |
Клапан Подробнее |
|
