| ← Картер маховика 41-01с3-11,41с3-11.10,41с3-11.20 | Поршень с шатуном 463-03с1 → |

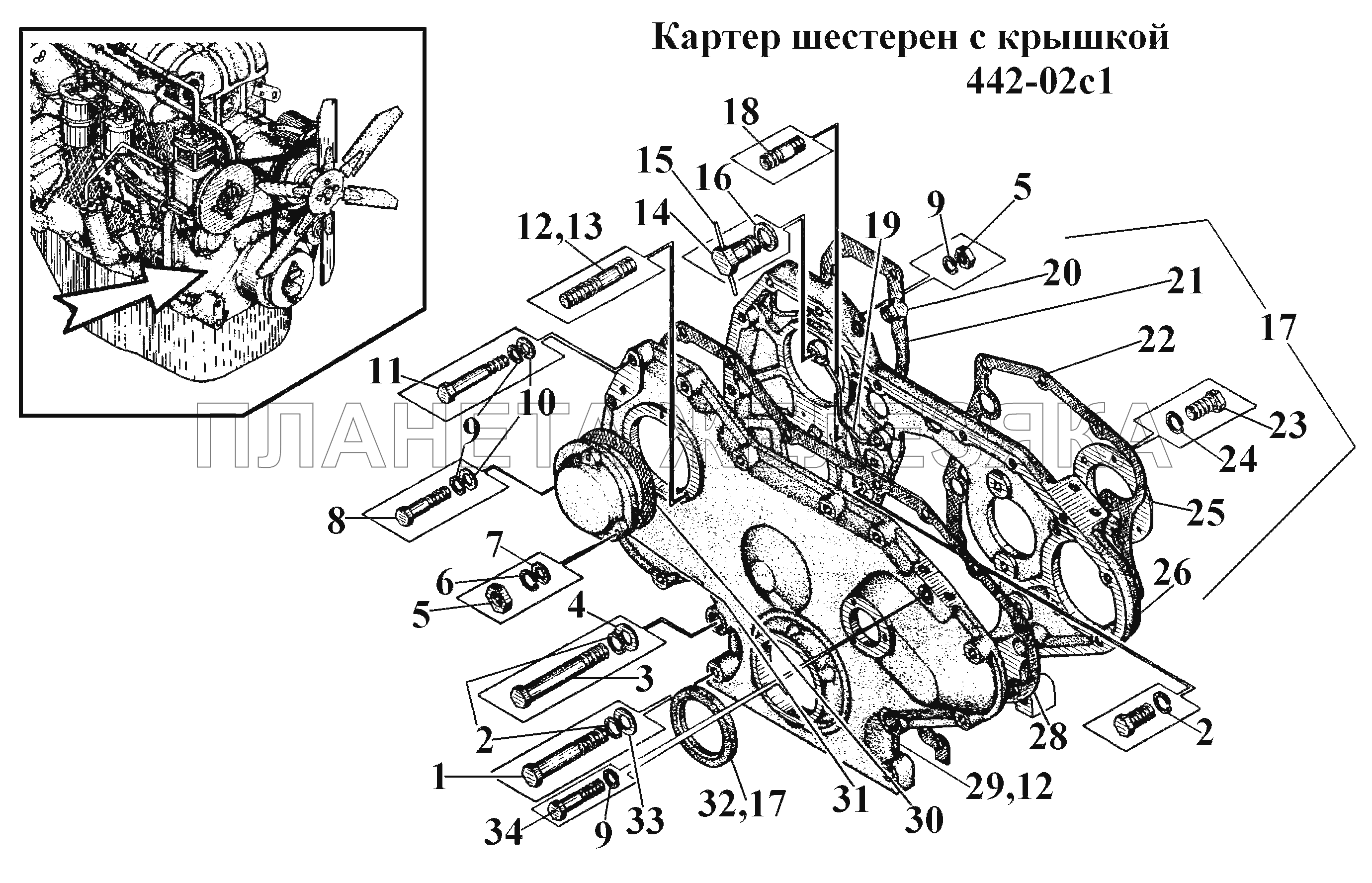

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | М12-6gх80.88.35.013 |
Болт Подробнее |
|
|
| 2 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 3 | М12-6gх100.58.013 |
Болт Подробнее |
|
|
| 4 | 6Т2-0219 |
Шайба Подробнее |
|
|
| 5 | М8-6Н.6.013 |
Гайка Подробнее |
|
|
| 6 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 7 | А8.01.08.КП.05 |
Шайба Подробнее |
|
|
| 8 | М10-6gх50.88.35.013 |
Болт ГОСТ 7795 70 Подробнее |
|
|
| 9 | 10-65Г.05 |
Шайба Подробнее |
|
|
| 10 | А10x2.01.08кп |
Шайба Подробнее |
|
|
| 11 | М10-6gх70.88.35.013 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 12 | 422-02сЗ |
Крышка картера шестерен Подробнее |
|
|
| 13 | М8х30 |
Шпилька Подробнее |
|
|
| 14 | 41-0236 |
Болт поворотного угольника Подробнее |
|
|
| 15 | 1-0-с |
Проволока, м Подробнее |
|
|
| 16 | СМД-0216-2 |
Прокладка поворотного угольника Подробнее |
|
|
| 17 | 41-02с2-31 |
Картер шестерен Подробнее |
|
|
| 18 | М10-2г/6gх28 |
Шпилька Подробнее |
|
|
| 19 | 41-02с5-1 |
Трубка подвода масла в сборе Подробнее |
|
|
| 20 | 41-0237 |
Пробка коническая Подробнее |
|
|
| 21 | М12-6gх30.88.35.013 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 22 | 01-0204 |
Прокладка картера маховика Подробнее |
|
|
| 23 | М6-6gх120.88.35.013 |
Болт Подробнее |
|
|
| 24 | 6.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 25 | 6Т2-0208 |
Кольцо маслоотражательное Подробнее |
|
|
| 26 | 6Т2-0201-1 |
Картер шестерен Подробнее |
|
|
| 28 | 6ТЗ-0205 |
Прокладка крышки Подробнее |
|
|
| 29 | 6Т2-0202-1 |
Крышка картера шестерен Подробнее |
|
|
| 30 | 01-0232 |
Прокладка Подробнее |
|
|
| 31 | 42-0222 |
Крышка Подробнее |
|
|
| 32 | 2.2-75x100-1 |
Манжета Подробнее |
|
|
| 33 | А12х2.01.08.кп.05 |
Шайба Подробнее |
|
|
| 34 | М10-6gх30.88.35.013 |
Болт ГОСТ 7796-70 Подробнее |
|
