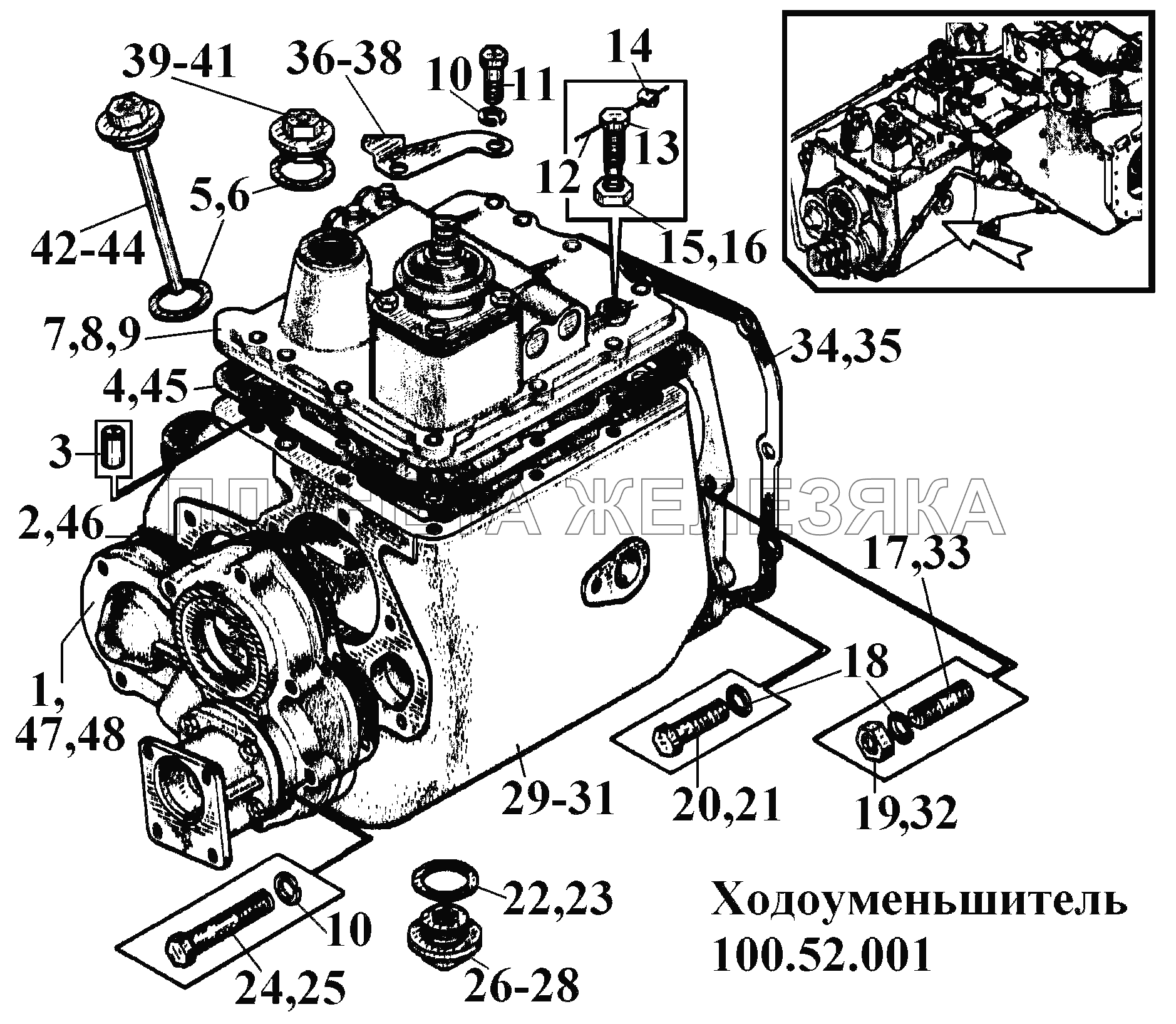

| ← Вал карданный Е17.060 | Ходоуменьшитель 100.52.001 (ведущий вал) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 100.52.038 |
Крышка передняя Подробнее |
|
|
| 2 | 100.52.225 |
Прокладка Подробнее |
|
|
| 3 | 77.38-287 |
Штифт Подробнее |
|
|
| 4 | 77.52.230 |
Прокладка Подробнее |
|
|
| 5 | 77.38.203 |
Прокладка пробки Подробнее |
|
|
| 6 | 77.38.203-10 |
Прокладка Подробнее |
|
|
| 7 | 100.52.032 |
Крышка верхняя Подробнее |
|
|
| 8 | 100.52.032-10 |
Крышка верхняя Подробнее |
|
|
| 9 | 100.52.032-20 |
Крышка верхняя Подробнее |
|
|
| 10 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 11 | M10.gx40.88.35.016 |
Болт Подробнее |
|
|
| 12 | 1-0-С 1=0,25 |
Проволока Подробнее |
|
|
| 13 | 77.52.277 |
Винт стопорный Подробнее |
|
|
| 14 | 1-8x10- АД1М10 |
Пломба Подробнее |
|
|
| 15 | М12х1,25-6Н.04.016 |
Гайка Подробнее |
|
|
| 16 | М12х1,25-6Н.04.029 |
Гайка Подробнее |
|
|
| 17 | 2M10-6gx28.66.016 |
Шпилька Подробнее |
|
|
| 18 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 19 | M10-6H.6.016 |
Гайка Подробнее |
|
|
| 20 | M12.6gx45.88.35.016 |
Болт Подробнее |
|
|
| 21 | M12.6gx45.88.35.029 |
Болт Подробнее |
|
|
| 22 | 77.37.203 |
Прокладка пробки Подробнее |
|
|
| 23 | 77.37.203-20 |
Прокладка Подробнее |
|
|
| 24 | M10.6gx65.88.35.016 |
Болт Подробнее |
|
|
| 25 | M10.6gx65.88.35.029 |
Болт Подробнее |
|
|
| 26 | 77.37.019А |
Пробка с магнитом Подробнее |
|
|
| 27 | 77.37.019А-10 |
Пробка с магнитом Подробнее |
|
|
| 28 | 77.37.019А-20 |
Пробка с магнитом Подробнее |
|
|
| 29 | 77.52.201-1-01 |
Корпус Подробнее |
|
|
| 30 | 77.52.201-1-11 |
Корпус Подробнее |
|
|
| 31 | 77.52.201-1-21 |
Корпус Подробнее |
|
|
| 32 | М10-6Н.6.029 |
Гайка Подробнее |
|
|
| 33 | 2M10-6gx28.66.029 |
Шпилька Подробнее |
|
|
| 34 | 77.55.190 |
Прокладка корпуса увеличителя крутящего момента Подробнее |
|
|
| 35 | 77.55.190-20 |
Прокладка Подробнее |
|
|
| 36 | 100.52.116 |
Упор Подробнее |
|
|
| 37 | 100.52.116-10 |
Упор Подробнее |
|
|
| 38 | 100.52.116-20 |
Упор Подробнее |
|
|
| 39 | 100.52.033 |
Сапун Подробнее |
|
|
| 40 | 100.52.033-10 |
Сапун Подробнее |
|
|
| 41 | 100.52.033-20 |
Сапун Подробнее |
|
|
| 42 | 100.52.040 |
Маслоизмеритель Подробнее |
|
|
| 43 | 100.52.040-10 |
Маслоизмеритель Подробнее |
|
|
| 44 | 100.52.040-20 |
Маслоизмеритель Подробнее |
|
|
| 45 | 77.52.230-20 |
Прокладка Подробнее |
|
|
| 46 | 100.52.225-20 |
Прокладка Подробнее |
|
|
| 47 | 100.52.038-10 |
Крышка передняя Подробнее |
|
|
| 48 | 100.52.038-20 |
Крышка передняя Подробнее |
|
