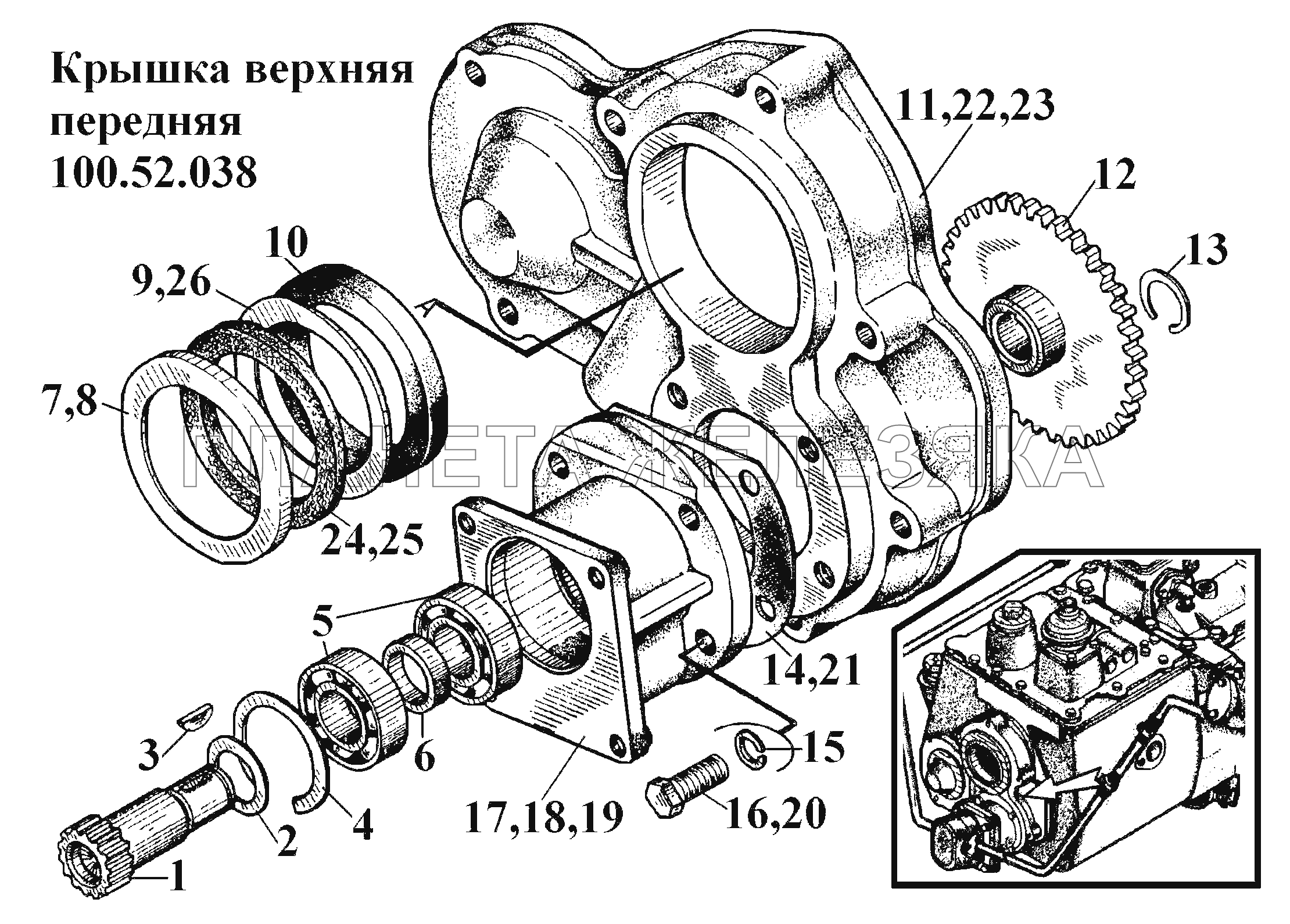

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 100.52.104 |
Вал привода Подробнее |
|
|
| 2 | 162.19.113 |
Кольцо распорное Подробнее |
|
|
| 3 | 5x9 |
Шпонка Подробнее |
|
|
| 4 | КУВ52 |
Кольцо упорное внутреннее Подробнее |
|
|
| 5 | 205К |
Подшипник Подробнее |
|
|
| 6 | 100.52.105 |
Кольцо Подробнее |
|
|
| 7 | 77.31.113 |
Обойма Подробнее |
|
|
| 8 | 77.31.113-20 |
Обойма Подробнее |
|
|
| 9 | 77.31.106 |
Кольцо дистанционное Подробнее |
|
|
| 10 | 1,2-70x95-2 |
Манжета Подробнее |
|
|
| 11 | 100.52.101 |
Крышка передняя Подробнее |
|
|
| 12 | 100.52.103 |
Шестерня привода ведомая Подробнее |
|
|
| 13 | 820 |
Кольцо Подробнее |
|
|
| 14 | 100.52.107 |
Прокладка Подробнее |
|
|
| 15 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 16 | M10.6gx30.88.35.016 |
Болт Подробнее |
|
|
| 17 | 100.52.106 |
Корпус Подробнее |
|
|
| 18 | 100.52.106-10 |
Корпус Подробнее |
|
|
| 19 | 100.52.106-20 |
Корпус Подробнее |
|
|
| 20 | M10.6gx30.88.35.029 |
Болт Подробнее |
|
|
| 21 | 100.52.107-20 |
Прокладка Подробнее |
|
|
| 22 | 100.52.101-10 |
Крышка передняя Подробнее |
|
|
| 23 | 100.52.101-20 |
Крышка передняя Подробнее |
|
|
| 24 | СП93-69-30 |
Кольцо Подробнее |
|
|
| 25 | СП-Т93-69-10 |
Кольцо Подробнее |
|
|
| 26 | 77.31.106-20 |
Кольцо дистанционное Подробнее |
|
