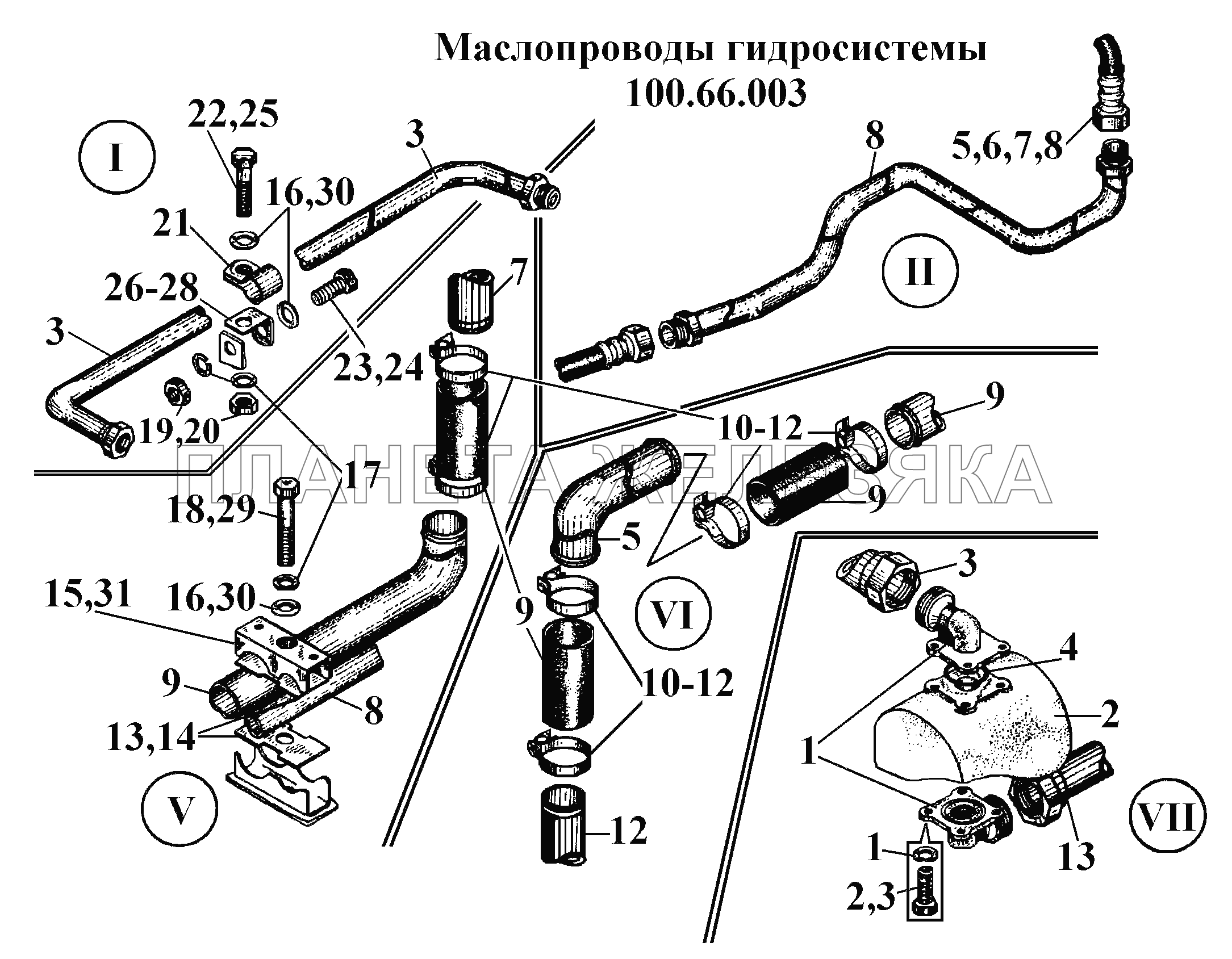

| ← Маслопроводы гидросистемы 100.66.003 (1) | Маслопроводы гидросистемы 100.66.003 (3) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 2 | M8-6gx25.88.35.016 |
Болт Подробнее |
|
|
| 3 | M8-6gx25.88.35.029 |
Болт Подробнее |
|
|
| 4 | 044-050-36-2-7-B-14 |
Кольцо Подробнее |
|
|
| 5 | H036.85.80 |
Рукав высокого давления Подробнее |
|
|
| 6 | Н036.85.80-01 |
Рукав высокого давления Подробнее |
|
|
| 7 | Р5.02.000-12 |
РВД-ДУ16 Подробнее |
|
|
| 8 | Р10.20.000-12 |
РВД-ДУ16 Подробнее |
|
|
| 9 | 77.66.104 |
Шланг соединительный Подробнее |
|
|
| 10 | 77.06.014-1 |
Хомутик стяжной Подробнее |
|
|
| 11 | 77.06.014-1-10 |
Хомутик стяжной Подробнее |
|
|
| 12 | 77.06.014-1-20 |
Хомутик стяжной Подробнее |
|
|
| 13 | 100.66.109-20 |
Амортизатор Подробнее |
|
|
| 14 | 100.66.109 |
Амортизатор Подробнее |
|
|
| 15 | 100.66.108 |
Планка Подробнее |
|
|
| 16 | 10.01.10кп.013 |
Шайба Подробнее |
|
|
| 17 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 18 | M10-6gx90(55)58.016 |
Болт Подробнее |
|
|
| 19 | М10-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 20 | М10-6Н.6.029 |
Гайка Подробнее |
|
|
| 21 | 85.66.157-01 |
Скоба Подробнее |
|
|
| 22 | M10-6gx25.88.35.016 |
Болт Подробнее |
|
|
| 23 | M10-6gx30.88.35.016 |
Болт Подробнее |
|
|
| 24 | M10-6gx30.88.35.029 |
Болт Подробнее |
|
|
| 25 | M10-6gx25.88.35.029 |
Болт Подробнее |
|
|
| 26 | К77.66.360-01 |
Кронштейн Подробнее |
|
|
| 27 | К77.66.360-01-10 |
Кронштейн Подробнее |
|
|
| 28 | К77.66.360-01-20 |
Кронштейн Подробнее |
|
|
| 29 | M10-6gx90(55)58.029 |
Болт Подробнее |
|
|
| 30 | 10.01.10кп.0215 |
Шайба Подробнее |
|
|
| 31 | 100.66.108-20 |
Планка Подробнее |
|
