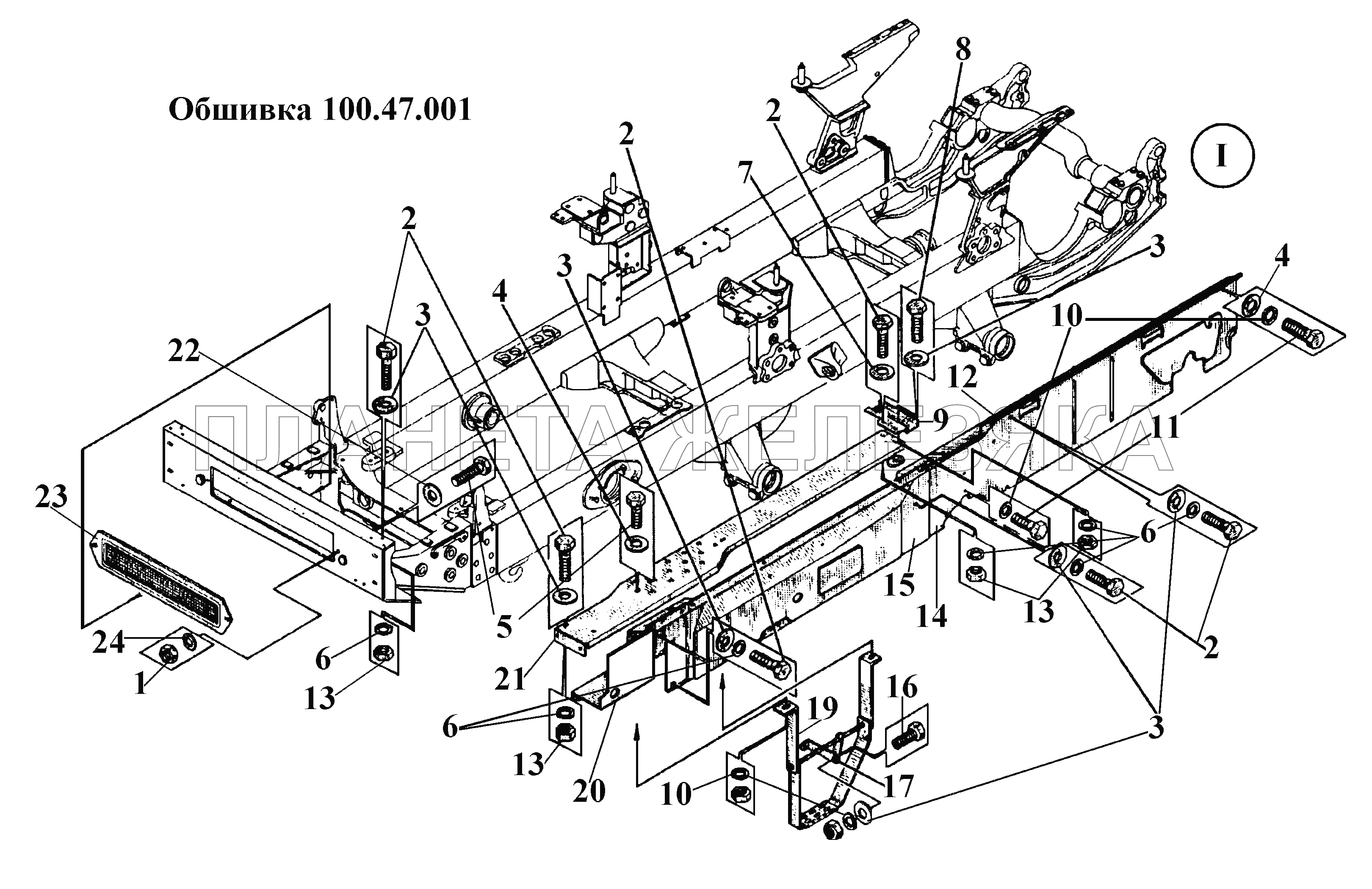

| ← Обшивка 100.47.001 (1) | Обшивка 100.47.001 (3) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 10.01.10кп.0215 |
Шайба Подробнее |
|
||
| 100-47.02.04-10 |
Лист средний левый Подробнее |
|
||
| 100.47.02.04-20 |
Лист средний левый Подробнее |
|
||
| 100.47.365-10 |
Лист передний левый Подробнее |
|
||
| 100.47.375-10 |
Лист задний левый Подробнее |
|
||
| 100.47.375-20 |
Лист задний левый Подробнее |
|
||
| 12.01.10кп.0215 |
Шайба Подробнее |
|
||
| 180.47.0131-10 |
Подножка Подробнее |
|
||
| 180.47.0131-20 |
Подножка Подробнее |
|
||
| 180.47.0208-10 |
Щека нижняя левая Подробнее |
|
||
| 180.47.0208-20 |
Щека нижняя левая Подробнее |
|
||
| 180.47.0210-10 |
Решетка бампера Подробнее |
|
||
| 180.47.0210-20 |
Решетка бампера Подробнее |
|
||
| 180.47.254-10 |
Пластина Подробнее |
|
||
| 180.47.254-20 |
Пластина Подробнее |
|
||
| 180.47.367-10 |
Крыло левое Подробнее |
|
||
| 180.47.367-20 |
Крыло левое Подробнее |
|
||
| 180.47.381-10 |
Кронштейн левый Подробнее |
|
||
| 180.47.381-20 |
Кронштейн левый Подробнее |
|
||
| 180.47.383-10 |
Кронштейн Подробнее |
|
||
| 180.47.383-20 |
Кронштейн Подробнее |
|
||
| 8.01.10кп.0215 |
Шайба Подробнее |
|
||
| M10-6gx25.88.35.029 |
Болт Подробнее |
|
||
| M12-6gx20.88.35.029 |
Болт Подробнее |
|
||
| M12-6gx30.88.35.029 |
Болт Подробнее |
|
||
| M6-6gx20.88.35.029 |
Болт Подробнее |
|
||
| M8-6gx20.88.35.016 |
Болт Подробнее |
|
||
| M8-6gx20.88.35.029 |
Болт Подробнее |
|
||
| М10-6Н.6.029 |
Гайка Подробнее |
|
||
| М12-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
||
| М12-6Н.6.029 |
Гайка Подробнее |
|
||
| М8-6Н.6.029 |
Гайка Подробнее |
|
||
| 1 | М8-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 2 | M6-6gx20.88.35.016 |
Болт Подробнее |
|
|
| 3 | 10.01.10кп.013 |
Шайба Подробнее |
|
|
| 4 | 12.01.10кп.013 |
Шайба Подробнее |
|
|
| 6 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 7 | 180.47.254 |
Пластина Подробнее |
|
|
| 8 | M10-6gx25.88.35.016 |
Болт Подробнее |
|
|
| 9 | 180.47.381 |
Кронштейн левый Подробнее |
|
|
| 10 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 11 | M12-6gx20.88.35.016 |
Болт Подробнее |
|
|
| 12 | 100.47.375 |
Лист задний левый Подробнее |
|
|
| 13 | М10-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 14 | 100.47.02.04 |
Лист средний левый Подробнее |
|
|
| 15 | 100.47.365 |
Лист передний левый Подробнее |
|
|
| 16 | M12-6gx30.88.35.016 |
Болт Подробнее |
|
|
| 17 | 180.47.383 |
Кронштейн Подробнее |
|
|
| 19 | 180.47.0131 |
Подножка Подробнее |
|
|
| 20 | 180.47-0208 |
Щека нижняя левая Подробнее |
|
|
| 21 | 180.47.367 |
Крыло левое Подробнее |
|
|
| 22 | 8.01.10кп.013 |
Шайба Подробнее |
|
|
| 23 | 180.47.0210 |
Решетка бампера Подробнее |
|
|
| 24 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
