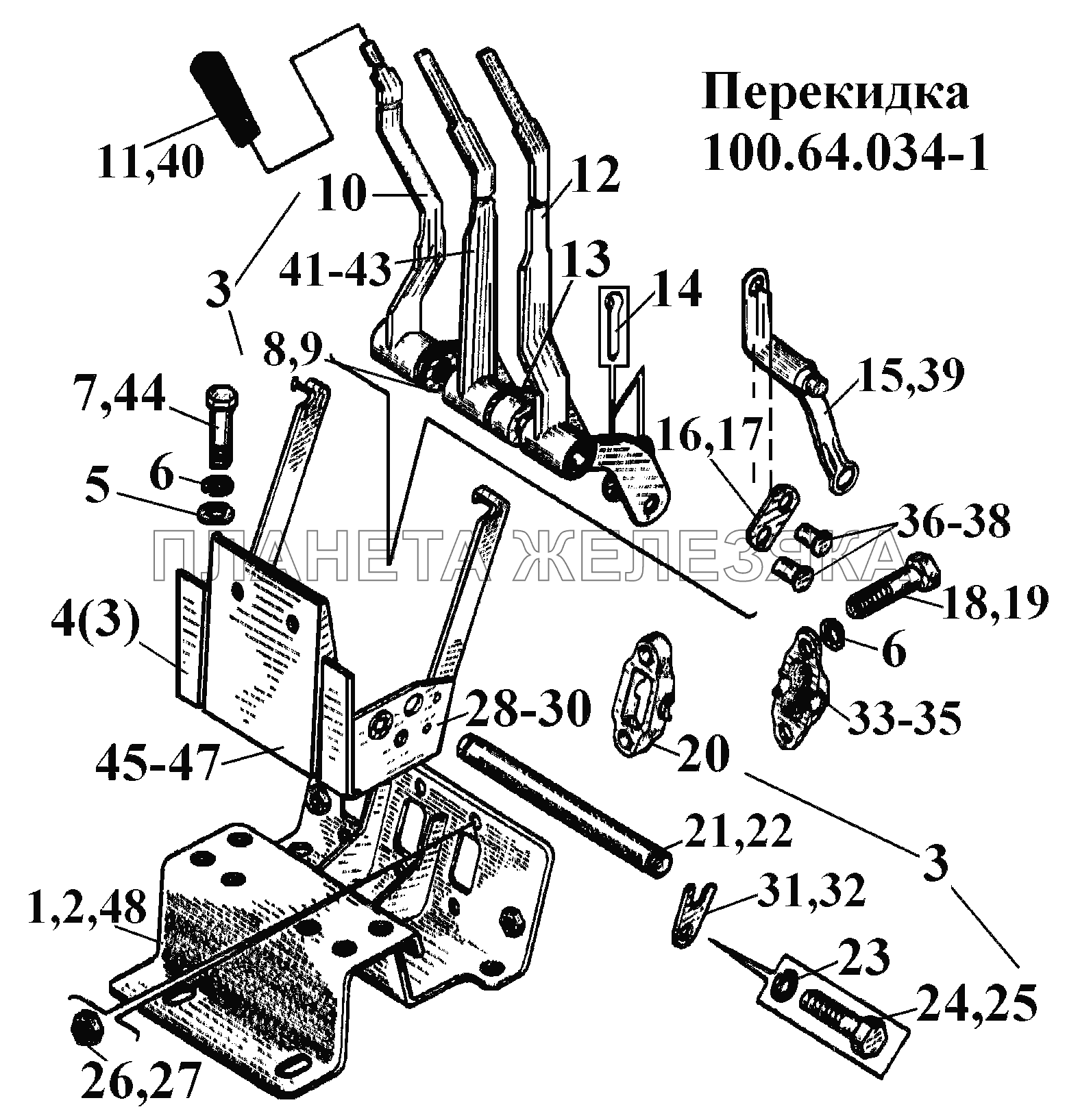

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 100.64.058-1-10 |
Кронштейн правый (поз. 4) Подробнее |
|
||
| 100.64.058-1-20 |
Кронштейн правый (поз. 4) Подробнее |
|
||
| 100.64.059-1-10 |
Ось (поз 3) Подробнее |
|
||
| 100.64.059-1-20 |
Ось (поз 3) Подробнее |
|
||
| 100.64.062-10 |
Рычаг левый (поз. 12) Подробнее |
|
||
| 100.64.062-20 |
Рычаг левый (поз. 12) Подробнее |
|
||
| 100.64.064-10 |
Рычаг правый (поз. 10) Подробнее |
|
||
| 100.64.064-20 |
Рычаг правый (поз. 10) Подробнее |
|
||
| 100.64.136-10 |
Основание Подробнее |
|
||
| 100.64.136-20 |
Основание Подробнее |
|
||
| 100.64.160-20 |
Втулка (поз. 13) Подробнее |
|
||
| 4x22.016 |
Шплинт Подробнее |
|
||
| 4x22.029 |
Шплинт Подробнее |
|
||
| C10.01.10кп.013 |
Шайба Подробнее |
|
||
| C10.01.10кп.0215 |
Шайба (поз. 5) Подробнее |
|
||
| 1 | 100.64 038-1 |
Опора рычагов Подробнее |
|
|
| 2 | 100.64.038-1-10 |
Опора рычагов Подробнее |
|
|
| 3 | 100.64.059-1 |
Ось Подробнее |
|
|
| 4 | 100,64.058-1 |
Кронштейн правый Подробнее |
|
|
| 5 | С10.01.10кп |
Шайба Подробнее |
|
|
| 6 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 7 | M10-6gx25.88.35.016 |
Болт Подробнее |
|
|
| 8 | C18.01.10кп.013 |
Шайба Подробнее |
|
|
| 9 | C18.01.10кп.0215 |
Шайба Подробнее |
|
|
| 10 | 100.64.064 |
Рычаг правый Подробнее |
|
|
| 11 | А13.10.000 |
Рукоятка Подробнее |
|
|
| 12 | 100.64.062 |
Рычаг левый Подробнее |
|
|
| 13 | 100.64.160 |
Втулка Подробнее |
|
|
| 14 | 4x22 |
Шплинт Подробнее |
|
|
| 15 | 100.64.035 |
Рычаг Подробнее |
|
|
| 16 | 100.64.148 |
Тяга Подробнее |
|
|
| 17 | 100.64.148-20 |
Тяга Подробнее |
|
|
| 18 | M10-6gx35.88.35.016 |
Болт Подробнее |
|
|
| 19 | M10-6gx35.88.35.029 |
Болт Подробнее |
|
|
| 20 | 100.64.136 |
Основание Подробнее |
|
|
| 21 | 100.64.159 |
Ось Подробнее |
|
|
| 22 | 100.64.159-20 |
Ось Подробнее |
|
|
| 23 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 24 | M8-6gx20.88.35.016 |
Болт Подробнее |
|
|
| 25 | M8-6gx20.88.35.029 |
Болт Подробнее |
|
|
| 26 | M10-6H.6.016 |
Гайка Подробнее |
|
|
| 27 | M10-6H.6.029 |
Гайка Подробнее |
|
|
| 28 | 100.64.057-1 |
Кронштейн левый Подробнее |
|
|
| 29 | 100 64.057-1-10 |
Кронштейн левый Подробнее |
|
|
| 30 | 100.64.057-1-20 |
Кронштейн левый Подробнее |
|
|
| 31 | 100.64.161 |
Скоба Подробнее |
|
|
| 32 | 100.64.161-20 |
Скоба Подробнее |
|
|
| 33 | 100.64.137 |
Крышка Подробнее |
|
|
| 34 | 100.64.137-10 |
Крышка Подробнее |
|
|
| 35 | 100.64.137-20 |
Крышка Подробнее |
|
|
| 36 | 77.38.228 |
Палец Подробнее |
|
|
| 37 | 77.38.228-10 |
Палец Подробнее |
|
|
| 38 | 77.38.228-20 |
Палец Подробнее |
|
|
| 39 | 100,64,035-20 |
Рычаг Подробнее |
|
|
| 40 | А13.10.000-20 |
Рукоятка Подробнее |
|
|
| 41 | 100.64.063 |
Рычаг средний Подробнее |
|
|
| 42 | 100.64.063-10 |
Рычаг средний Подробнее |
|
|
| 43 | 100.64.063-20 |
Рычаг средний Подробнее |
|
|
| 44 | M10-6gx25.88.35.029 |
Болт Подробнее |
|
|
| 45 | 100.64.055-1 |
Кронштейн Подробнее |
|
|
| 46 | 100.64.055-1-10 |
Кронштейн Подробнее |
|
|
| 47 | 100.64.055-1-20 |
Кронштейн Подробнее |
|
|
| 48 | 100.64.038-1-20 |
Опора рычагов Подробнее |
|
