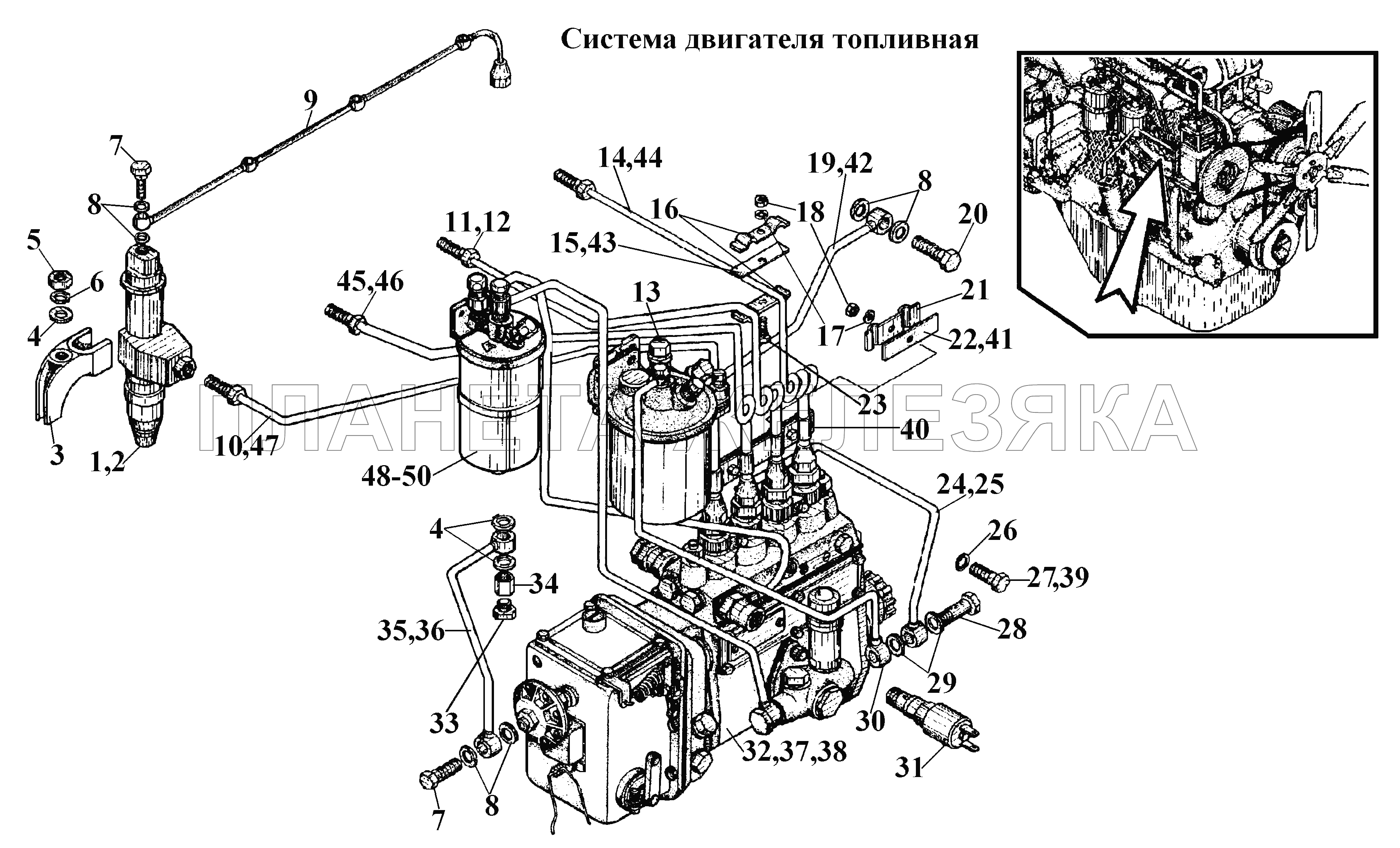

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 11ТА-20с1-01.20 |
Форсунка Подробнее |
|
|
| 2 | 11ТА-20с1-01 |
Форсунка Подробнее |
|
|
| 3 | 01-А1533 |
Скоба крепления форсунки Подробнее |
|
|
| 4 | 01-А1532 |
Шайба скобы крепления форсунки Подробнее |
|
|
| 5 | М12х1,25-6Н.8.05 |
Гайка Подробнее |
|
|
| 6 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 7 | 463-1525 |
Болт Подробнее |
|
|
| 8 | 41-1526А |
Прокладка Подробнее |
|
|
| 9 | 41-15с13Б |
Топливопровод слива Подробнее |
|
|
| 10 | 41-15с18-11 |
Топливопровод высокого давлении Подробнее |
|
|
| 11 | 41-15с16-11.20 |
Топливопровод высокого давления Подробнее |
|
|
| 12 | 41-15c16-11 |
Топливопровод высокого давления Подробнее |
|
|
| 13 | 41-60с1 |
Фильтр грубой очистки топлива ФГ-25 Подробнее |
|
|
| 14 | 41-15с15-11 |
Топливопровод высокого давления Подробнее |
|
|
| 15 | 14-1567-1 |
Прокладка Подробнее |
|
|
| 16 | 14-1540-1 |
Планка зажима Подробнее |
|
|
| 17 | 6.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 18 | М6-6Н.6.013 |
Гайка Подробнее |
|
|
| 19 | 444-15с14-4 |
Топливопровод слива Подробнее |
|
|
| 20 | 01М-1525 |
Болт Подробнее |
|
|
| 21 | 01-1555А |
Планка зажимная Подробнее |
|
|
| 22 | 03-1556 |
Прокладка Подробнее |
|
|
| 23 | M6-6gx25.88.35.013 |
Болт Подробнее |
|
|
| 24 | 41-15с25-2.20 |
Топливопровод от насоса к топливоподкачивающему насосу Подробнее |
|
|
| 25 | 41-15с25-2 |
Топливопровод от насоса к помпе Подробнее |
|
|
| 26 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 27 | M10-6gx30.88.35.013 |
Болт Подробнее |
|
|
| 28 | СМД7-1536 |
Болт поворотного угольника Подробнее |
|
|
| 29 | СМД7-1539 |
Прокладка Подробнее |
|
|
| 30 | 4615с28-ЗА |
Топливопровод от фильтра грубой очистки к топливоподкачивающему насосу Подробнее |
|
|
| 31 | 460-22с1 |
Клапан электромагнитный топливный Подробнее |
|
|
| 32 | 442-16с1-01 |
Насос топливный АТНМ 4100 10-22-01 с регулятором Подробнее |
|
|
| 33 | 41-0237 |
Пробка коническая Подробнее |
|
|
| 34 | 440-1850 |
Штуцер Подробнее |
|
|
| 35 | 440-15с36-02 |
Трубопровод подвода воздуха к пневмокорректору Подробнее |
|
|
| 36 | 440-15с36-02-20 |
Трубопровод подвода воздуха к пневмокорректору Подробнее |
|
|
| 37 | 442-16с1-01.10 |
Насос топливный АТНМ 4100 10-22-01 с регулятором Подробнее |
|
|
| 38 | 442-16с1-01.20 |
Насос топливный АТНМ 4100 10-22-01 с регулятором Подробнее |
|
|
| 39 | M10-6gx30.88.35.029 |
Болт Подробнее |
|
|
| 40 | 41-15с34 |
Скоба Подробнее |
|
|
| 41 | 03-1556.20 |
Прокладка Подробнее |
|
|
| 42 | 444-15с14-4.20 |
Топливопровод слива Подробнее |
|
|
| 43 | 14-1567-1.20 |
Прокладка Подробнее |
|
|
| 44 | 41-15с15-11.20 |
Топливопровод высокого давления Подробнее |
|
|
| 45 | 41-15c17-11 |
Топливопровод высокого давления Подробнее |
|
|
| 46 | 41-15с17-11.20 |
Топливопровод высокого давления Подробнее |
|
|
| 47 | 41-15с18-11.20 |
Топливопровод высокого давления Подробнее |
|
|
| 48 | 41-15с10-3 |
Фильтр тонкой очистки топлива ФТ-80 с топливопроводами Подробнее |
|
|
| 49 | 41-15с10-3.10 |
Фильтр тонкой очистки топлива ФТ-80 с топливопроводами Подробнее |
|
|
| 50 | 41-15с10-3.20 |
Фильтр тонкой очистки топлива ФТ-80 с топливопроводами Подробнее |
|
