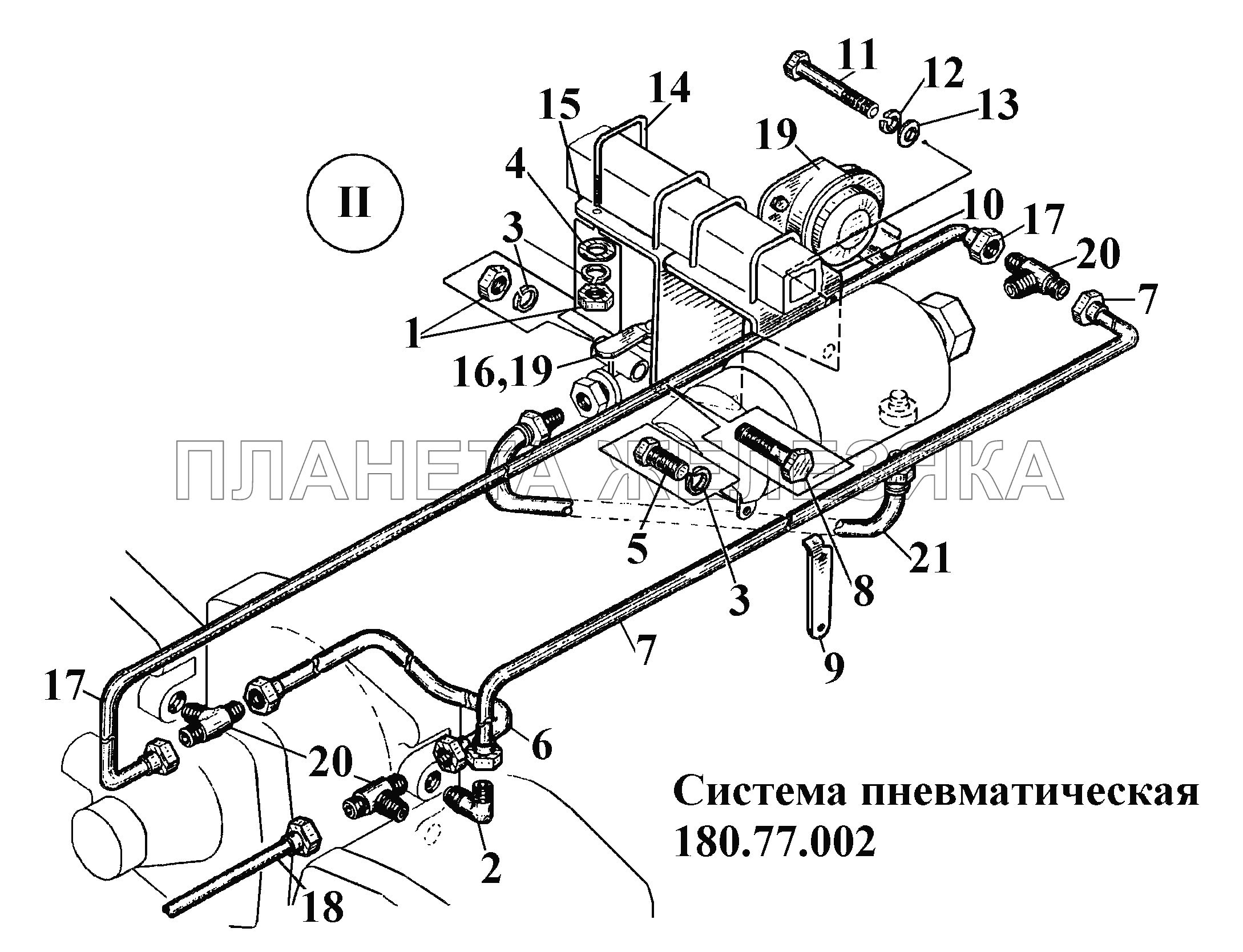

| ← Система пневматическая 180.77.002 (2) | Пневмоусилитель 100.77.010 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | М8-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 2 | 180.77.205 |
Угольник концевой Подробнее |
|
|
| 3 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 4 | C8.01.10кп.013 |
Шайба Подробнее |
|
|
| 5 | M8-6gx16.88.35.016 |
Болт Подробнее |
|
|
| 6 | 180.77.051 |
Труба Подробнее |
|
|
| 7 | 180.77.050 |
Труба Подробнее |
|
|
| 8 | M8x6gx60.88.35.029 |
Болт Подробнее |
|
|
| 9 | 180.77.148 |
Рычаг Подробнее |
|
|
| 10 | 180.77.204 |
Кронштейн Подробнее |
|
|
| 11 | 180.77.203 |
Болт Подробнее |
|
|
| 12 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 13 | C10.01.10кп.013 |
Шайба Подробнее |
|
|
| 14 | 180.77.194 |
Стяжка Подробнее |
|
|
| 15 | 180.77.192 |
Кронштейн Подробнее |
|
|
| 16 | А29.71.000 |
Кран разобщительный Подробнее |
|
|
| 17 | 180.77.049 |
Труба Подробнее |
|
|
| 18 | 180.77.048 |
Труба Подробнее |
|
|
| 19 | 180.77.035 |
Головка соединительная Подробнее |
|
|
| 20 | 180.77.206 |
Переходник Подробнее |
|
|
| 21 | 180.77.059 |
Рукав в сборе Подробнее |
|
