| ← Управление двигателем с пусковым запуском Д10.20.001 | Муфта управления 180.20.022 → |

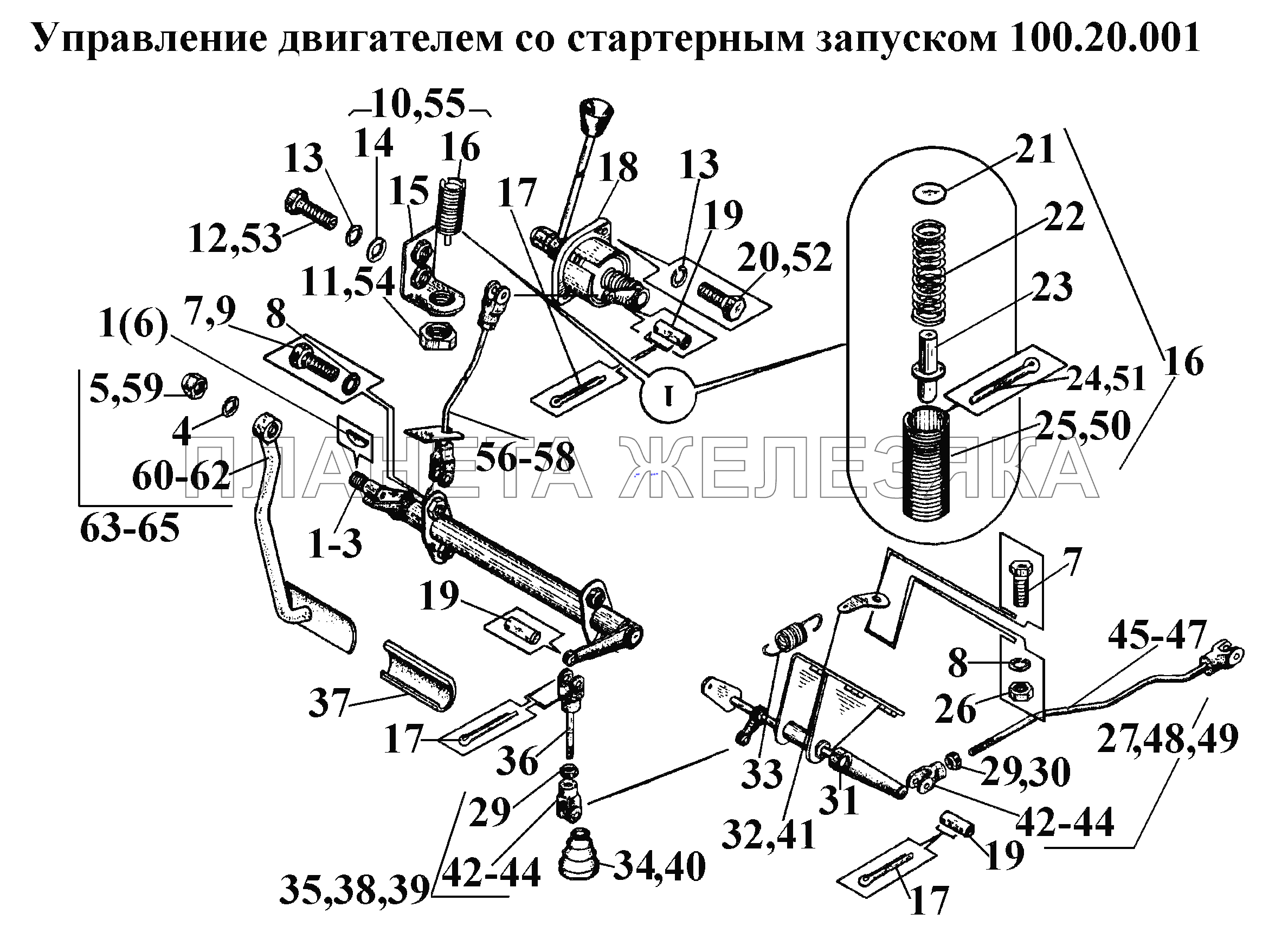

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 100.20.023-10 |
Кронштейн с рычагами Подробнее |
|
||
| 100.20.023-20 |
Кронштейн с рычагами Подробнее |
|
||
| 162.20.314-20 |
Пружина Подробнее |
|
||
| 180.20.020-20 |
Тяга вертикальная Подробнее |
|
||
| 180.20.022-10 |
Муфта управления Подробнее |
|
||
| 180.20.022-20 |
Муфта управления Подробнее |
|
||
| 180.20.028-20 |
Кронштейн с бонками Подробнее |
|
||
| 180.20.030-20 |
Ограничитель Подробнее |
|
||
| 3,2x18.029 |
Шплинт Подробнее |
|
||
| 54.20.405-1-20 |
Палец Подробнее |
|
||
| М10-6Н.6.029 |
Гайка Подробнее |
|
||
| С8.01.10кп.0215 |
Шайба Подробнее |
|
||
| 1 | 100.20.027-10 |
Кронштейн педали Подробнее |
|
|
| 2 | 100.20.027 |
Кронштейн педали Подробнее |
|
|
| 3 | 100.20.027-20 |
Кронштейн педали Подробнее |
|
|
| 4 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 5 | 100.20.105 |
Гайка колпачковая Подробнее |
|
|
| 6 | 4x6,5 |
Шпонка Подробнее |
|
|
| 7 | M10-6gx20.88.35.016 |
Болт Подробнее |
|
|
| 8 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 9 | M10-6gx20.88.35.029 |
Болт Подробнее |
|
|
| 10 | 180.20.029 |
Кронштейн с ограничителем Подробнее |
|
|
| 11 | М24х2-7Н.05.016 |
Гайка Подробнее |
|
|
| 12 | M8x6gx25.88.35.016 |
Болт Подробнее |
|
|
| 13 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 14 | С8.01.10кп.013 |
Шайба Подробнее |
|
|
| 15 | 180.20.028 |
Кронштейн с бонками Подробнее |
|
|
| 16 | 180.20.030 |
Ограничитель Подробнее |
|
|
| 17 | 3,2x18.016 |
Шплинт Подробнее |
|
|
| 18 | 180.20.022 |
Муфта управления Подробнее |
|
|
| 19 | 54.20.405-1 |
Палец Подробнее |
|
|
| 20 | M8-6gx12.88.35.016 |
Болт Подробнее |
|
|
| 21 | 180.20.132 |
Дно Подробнее |
|
|
| 22 | 180.20.135 |
Пружина Подробнее |
|
|
| 23 | 180.20.133 |
Упор Подробнее |
|
|
| 24 | 3,2x28.016 |
Шплинт Подробнее |
|
|
| 25 | 180.20.134 |
Корпус Подробнее |
|
|
| 26 | М10-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 27 | 100.20.013 |
Тяга топливного насоса Подробнее |
|
|
| 29 | М8.6Н.6.016 |
Гайка Подробнее |
|
|
| 30 | М8.6Н.6.029 |
Гайка Подробнее |
|
|
| 31 | 100.20.023 |
Кронштейн с рычагами Подробнее |
|
|
| 32 | 180.20.130 |
Кронштейн пружины Подробнее |
|
|
| 33 | 162.20.314 |
Пружина Подробнее |
|
|
| 34 | 180.20.127 |
Чехол Подробнее |
|
|
| 35 | 180.20.035 |
Тяга вертикальная Подробнее |
|
|
| 36 | 180.20.020 |
Тяга вертикальная Подробнее |
|
|
| 37 | А13.33.002-В |
Чехол Подробнее |
|
|
| 38 | 180.20.035-10 |
Тяга вертикальная Подробнее |
|
|
| 39 | 180.20.035-20 |
Тяга вертикальная Подробнее |
|
|
| 40 | 180.20.127-20 |
Чехол Подробнее |
|
|
| 41 | 180.20.130-20 |
Кронштейн пружины Подробнее |
|
|
| 42 | 77.20.111А |
Вилка Подробнее |
|
|
| 43 | 77.20.111А-10 |
Вилка Подробнее |
|
|
| 44 | 77.20.111А-20 |
Вилка Подробнее |
|
|
| 45 | 100.20.012 |
Тяга топливного насоса Подробнее |
|
|
| 46 | 100.20.012-10 |
Тяга топливного насоса Подробнее |
|
|
| 47 | 100.20.012-20 |
Тяга топливного насоса Подробнее |
|
|
| 48 | 100.20.013-10 |
Тяга топливного насоса Подробнее |
|
|
| 49 | 100.20.013-20 |
Тяга топливного насоса Подробнее |
|
|
| 50 | 180.20.134-20 |
Корпус Подробнее |
|
|
| 51 | 3,2x28.029 |
Шплинт Подробнее |
|
|
| 52 | M8-6gx12.88.35.029 |
Болт Подробнее |
|
|
| 53 | M8x6gx25.88.35.029 |
Болт Подробнее |
|
|
| 54 | М24х2-7Н.05.029 |
Гайка Подробнее |
|
|
| 55 | 180.20.029-20 |
Кронштейн с ограничителем Подробнее |
|
|
| 56 | 180.20.034 |
Тяга Подробнее |
|
|
| 57 | 180.20.034-10 |
Тяга Подробнее |
|
|
| 58 | 180.20.034-20 |
Тяга Подробнее |
|
|
| 59 | 100.20.105-20 |
Гайка колпачковая Подробнее |
|
|
| 60 | 100.20.018 |
Педаль управления Подробнее |
|
|
| 61 | 100.20.018-10 |
Педаль управления Подробнее |
|
|
| 62 | 100.20.018-20 |
Педаль управления Подробнее |
|
|
| 63 | 100.20.032 |
Кронштейн педали Подробнее |
|
|
| 64 | 100.20.032-10 |
Кронштейн педали Подробнее |
|
|
| 65 | 100.20.032-20 |
Кронштейн педали Подробнее |
|
