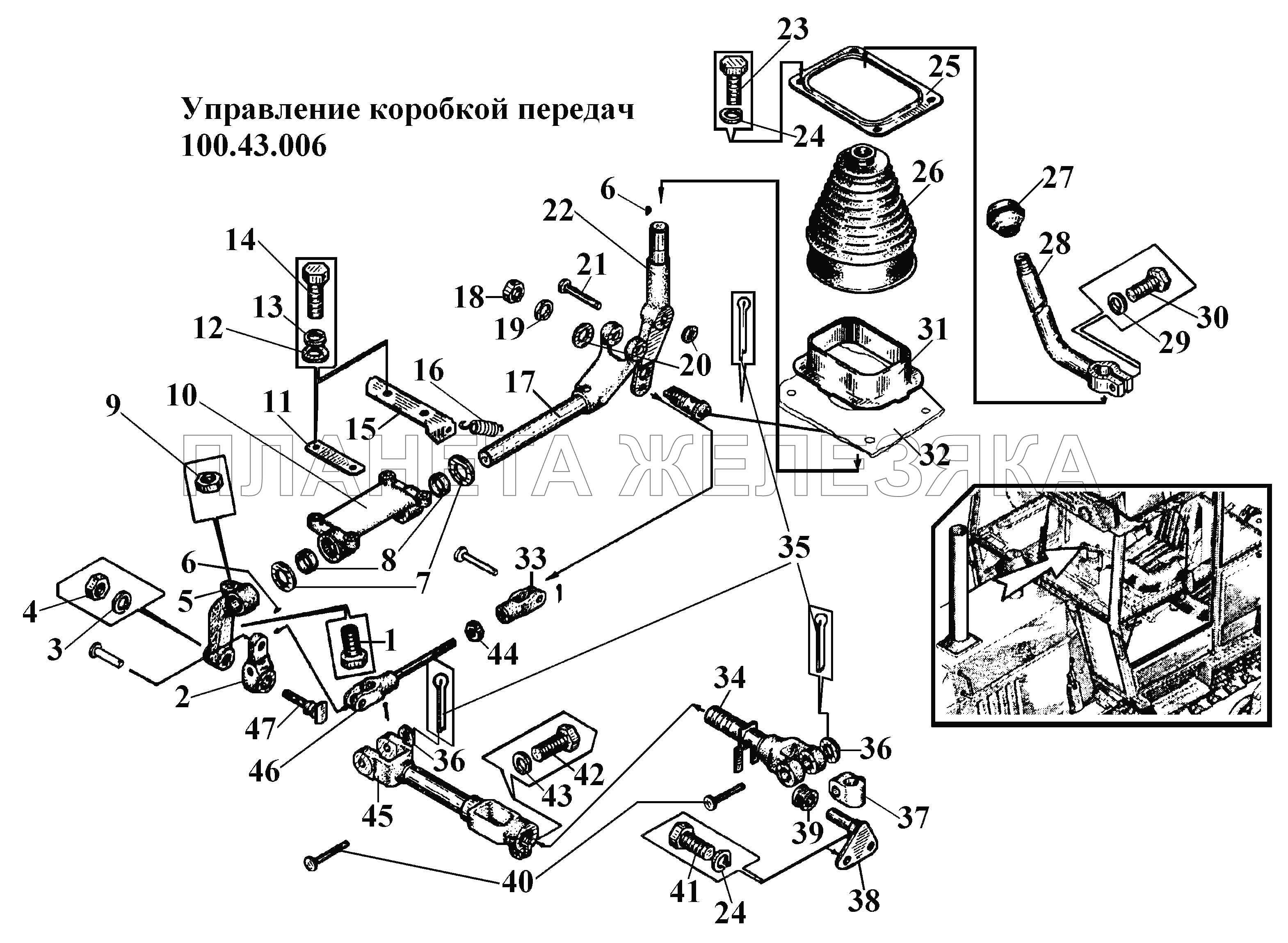

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | М12-6gх40.88.35.16 |
Болт Подробнее |
|
|
| 2 | 100.43.608 |
Рычаг Подробнее |
|
|
| 3 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 4 | М12-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 5 | 100.43.607 |
Рычаг Подробнее |
|
|
| 6 | 5x9 |
Шпонка Подробнее |
|
|
| 7 | 100.53.159 |
Шайба Подробнее |
|
|
| 8 | 77.40.176-1 |
Втулка Подробнее |
|
|
| 9 | М12-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 10 | 100.43.605 |
Кронштейн Подробнее |
|
|
| 11 | 100.43.619 |
Подкладка Подробнее |
|
|
| 12 | С10.01.10кп.013 |
Шайба Подробнее |
|
|
| 13 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 14 | M10-6gx30.88.35.029 |
Болт Подробнее |
|
|
| 15 | 100.43.617 |
Кронштейн Подробнее |
|
|
| 16 | 79.38.406 |
Пружина Подробнее |
|
|
| 17 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 18 | M12x1,25-6H.04.016 |
Гайка Подробнее |
|
|
| 19 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 20 | C12.01.10кп.013 |
Шайба Подробнее |
|
|
| 21 | 6-12h11х75М.45Х.2 |
Ось Подробнее |
|
|
| 22 | 100.43.602 |
Рычаг Подробнее |
|
|
| 23 | M10-6gx20.88.35.016 |
Болт Подробнее |
|
|
| 24 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 25 | 100.53.122 |
Пластина прижимная Подробнее |
|
|
| 26 | 100.53.123 |
Чехол Подробнее |
|
|
| 27 | А13.04.000А |
Рукоятка Подробнее |
|
|
| 28 | 100.43.601 |
Рычаг управления Подробнее |
|
|
| 29 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 30 | M12-6gx40.88.35.016 |
Болт Подробнее |
|
|
| 31 | 100.53.129 |
Основание Подробнее |
|
|
| 32 | 100.43.606 |
Зацеп Подробнее |
|
|
| 33 | 74.38.404-01 |
Вилка Подробнее |
|
|
| 34 | 100.43.612 |
Тяга продольная Подробнее |
|
|
| 35 | 4x22.029 |
Шплинт Подробнее |
|
|
| 36 | C12.01.10кп.0215 |
Шайба Подробнее |
|
|
| 37 | 100.43.101-01 |
Хомут Подробнее |
|
|
| 38 | 100.43.068 |
Опора Подробнее |
|
|
| 39 | 100.43.618 |
Ползун Подробнее |
|
|
| 40 | 6-12h11х75.М.45Х.2 |
Ось Подробнее |
|
|
| 41 | M10-6gx25.88.35.016 |
Болт Подробнее |
|
|
| 42 | M12-6gx40.88.38.016 |
Болт Подробнее |
|
|
| 43 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 44 | М12х1,25-6Н.04.016 |
Гайка Подробнее |
|
|
| 45 | 100.43.065 |
Тяга с клеммой Подробнее |
|
|
| 46 | 100.43.062 |
Тяга поперечная Подробнее |
|
|
| 47 | 100.43.609 |
Ось Подробнее |
|
