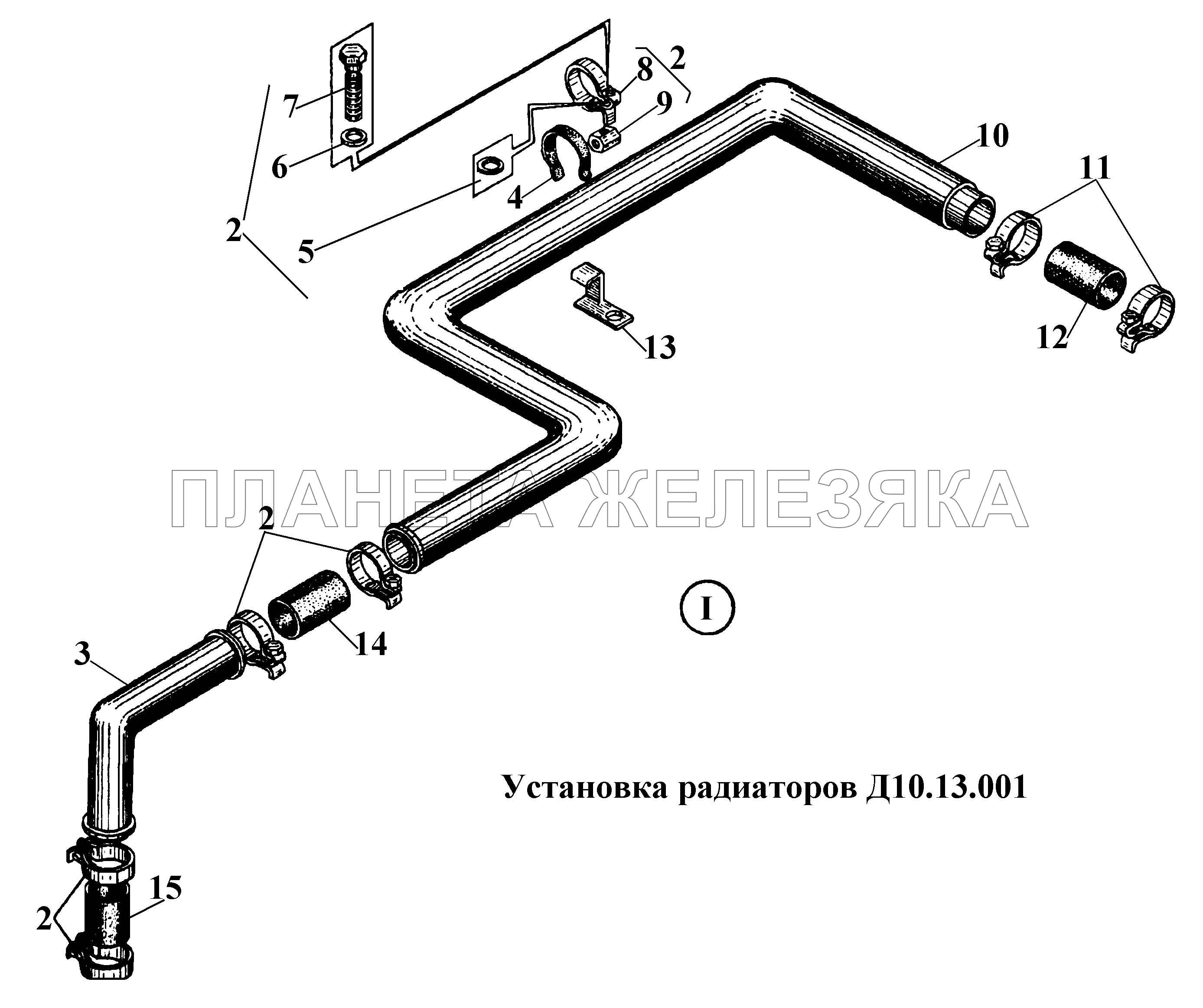

| ← Установка радиаторов Д10.13.001 (1) | Установка радиаторов Д10.13.001 (3) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 6.01.10кп.0215 |
Шайба Подробнее |
|
||
| 6х3.01.08кп013 |
Шайба Подробнее |
|
||
| 77.06-017-10 |
Хомутик стяжной Подробнее |
|
||
| 77.06.016-10 |
Хомут стяжной Подробнее |
|
||
| 77.06.016-20 |
Хомут стяжной Подробнее |
|
||
| 77.06.017-20 |
Хомутик стяжной Подробнее |
|
||
| 77.06.107-10 |
Лента Подробнее |
|
||
| 77.06.121-20 |
Болт Подробнее |
|
||
| Д10.13.106-20 |
Прокладка Подробнее |
|
||
| Д82.13.106-10 |
Труба Подробнее |
|
||
| Д82.13.106-20 |
Труба Подробнее |
|
||
| Д82.13.115-20 |
Кронштейн Подробнее |
|
||
| Д82.13.И5-10 |
Кронштейн Подробнее |
|
||
| ДЮ.13.033-10 |
Труба Подробнее |
|
||
| ДЮ.13.033-20 |
Труба Подробнее |
|
||
| 2 | 77.06.017 |
Хомутик стяжной Подробнее |
|
|
| 3 | Д82.13.106 |
Труба Подробнее |
|
|
| 4 | Д10.13.106 |
Прокладка Подробнее |
|
|
| 5 | 6х3.01.08кп0215 |
Шайба Подробнее |
|
|
| 6 | 6.01.10кп.013 |
Шайба Подробнее |
|
|
| 7 | 77.06.121 |
Болт Подробнее |
|
|
| 8 | 77.06.107 |
Лента Подробнее |
|
|
| 9 | 77.06.122 |
Гайка Подробнее |
|
|
| 10 | ДЮ.13.033 |
Труба Подробнее |
|
|
| 11 | 77.06.016 |
Хомутик стяжной Подробнее |
|
|
| 12 | 100.13.175 |
Шланг Подробнее |
|
|
| 13 | Д82.13.115 |
Кронштейн Подробнее |
|
|
| 14 | 85.13.429 |
Шланг Подробнее |
|
|
| 15 | 85.13.419 |
Шланг Подробнее |
|
