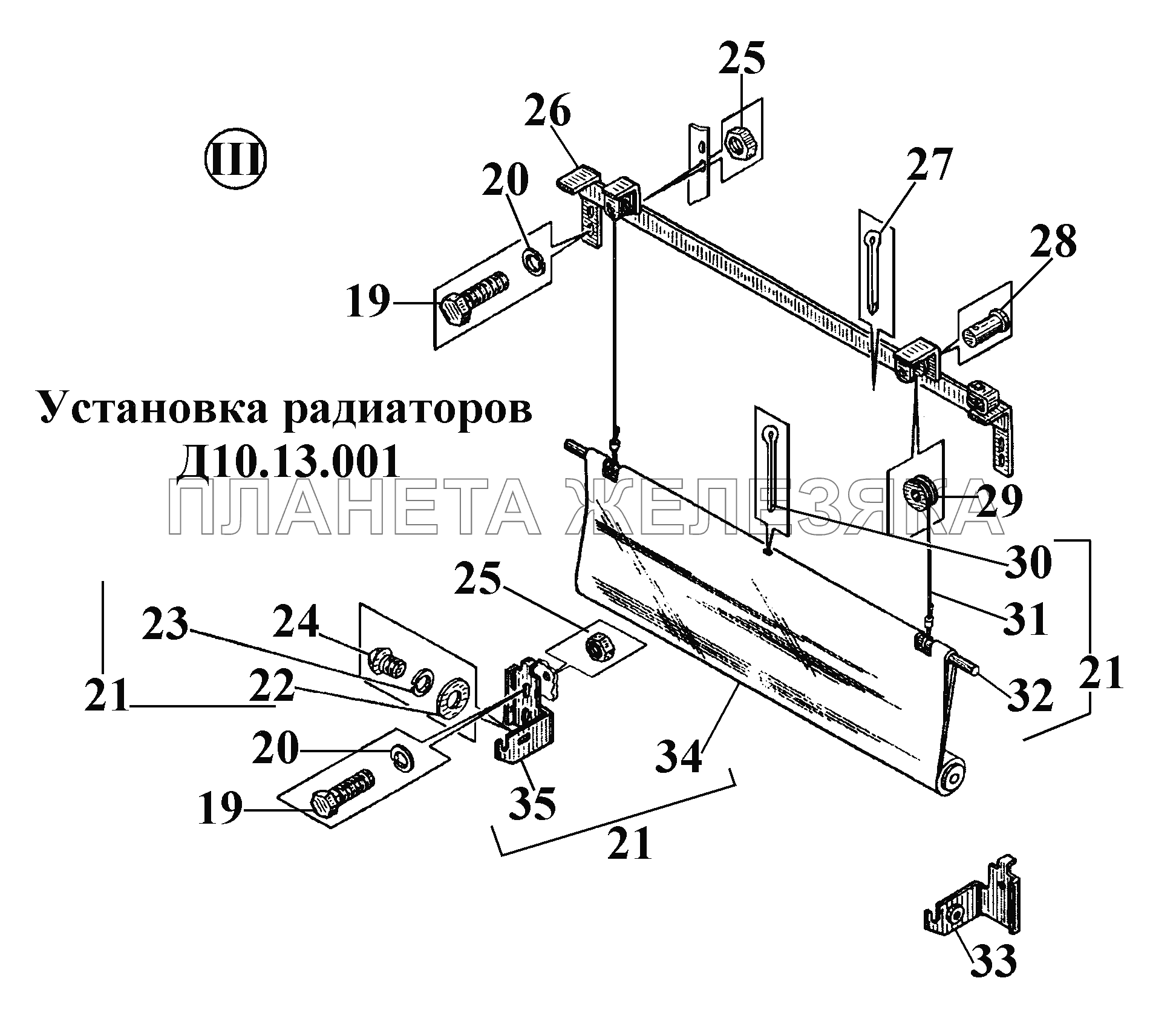

| ← Установка радиаторов Д10.13.001 (3) | Установка радиаторов Д10.13.001 (5) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1,6x12.029 |
Шплинт Подробнее |
|
||
| 100.13.027-20 |
Кронштейн левый Подробнее |
|
||
| 100.13.028-10 |
Барабан со шторкой и тросом Подробнее |
|
||
| 100.13.028-20 |
Барабан со шторкой и тросом Подробнее |
|
||
| 100.13.146-20 |
Кронштейн правый Подробнее |
|
||
| 2,5x16-029 |
Шплинт Подробнее |
|
||
| 6-6812х20КД9хр |
Ось Подробнее |
|
||
| 77.14.012-10 |
Барабан со шторкой Подробнее |
|
||
| 77.14.012-20 |
Барабан со шторкой Подробнее |
|
||
| 77.14.119-10 |
Ролик Подробнее |
|
||
| 77.14.119-20 |
Ролик Подробнее |
|
||
| 78.14.031-21 |
Трос Подробнее |
|
||
| 78.14.203-20 |
Валик шторки Подробнее |
|
||
| M6-6gx10.58.029 |
Винт Подробнее |
|
||
| M8-6gx20.88.35.029 |
Болт Подробнее |
|
||
| Д10.13.051-10 |
Кронштейн Подробнее |
|
||
| Д10.13.051-20 |
Кронштейн Подробнее |
|
||
| С6.01.08кп.0215 |
Шайба Подробнее |
|
||
| 19 | M8-6gx20.88.35.016 |
Болт Подробнее |
|
|
| 20 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 21 | 100.13.028 |
Барабан со шторкой и тросом Подробнее |
|
|
| 22 | С6.01.08кп.013 |
Шайба Подробнее |
|
|
| 23 | 6.65 Г.05 |
Шайба Подробнее |
|
|
| 24 | M6-6gx10.58.016 |
Винт Подробнее |
|
|
| 25 | М8-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 26 | Д10.13.051 |
Кронштейн Подробнее |
|
|
| 27 | 1,6x12.016 |
Шплинт Подробнее |
|
|
| 28 | 6-6812х20М20Ц9хр |
Ось Подробнее |
|
|
| 29 | 77.14.119 |
Ролик Подробнее |
|
|
| 30 | 2,5x16-016 |
Шплинт Подробнее |
|
|
| 31 | 78.14.031-01 |
Трос Подробнее |
|
|
| 32 | 78.14.203 |
Валик шторки Подробнее |
|
|
| 33 | 100.13.027 |
Кронштейн левый Подробнее |
|
|
| 34 | 77.14.012 |
Барабан со шторкой в сборе Подробнее |
|
|
| 35 | 100.13.146 |
Кронштейн правый Подробнее |
|
