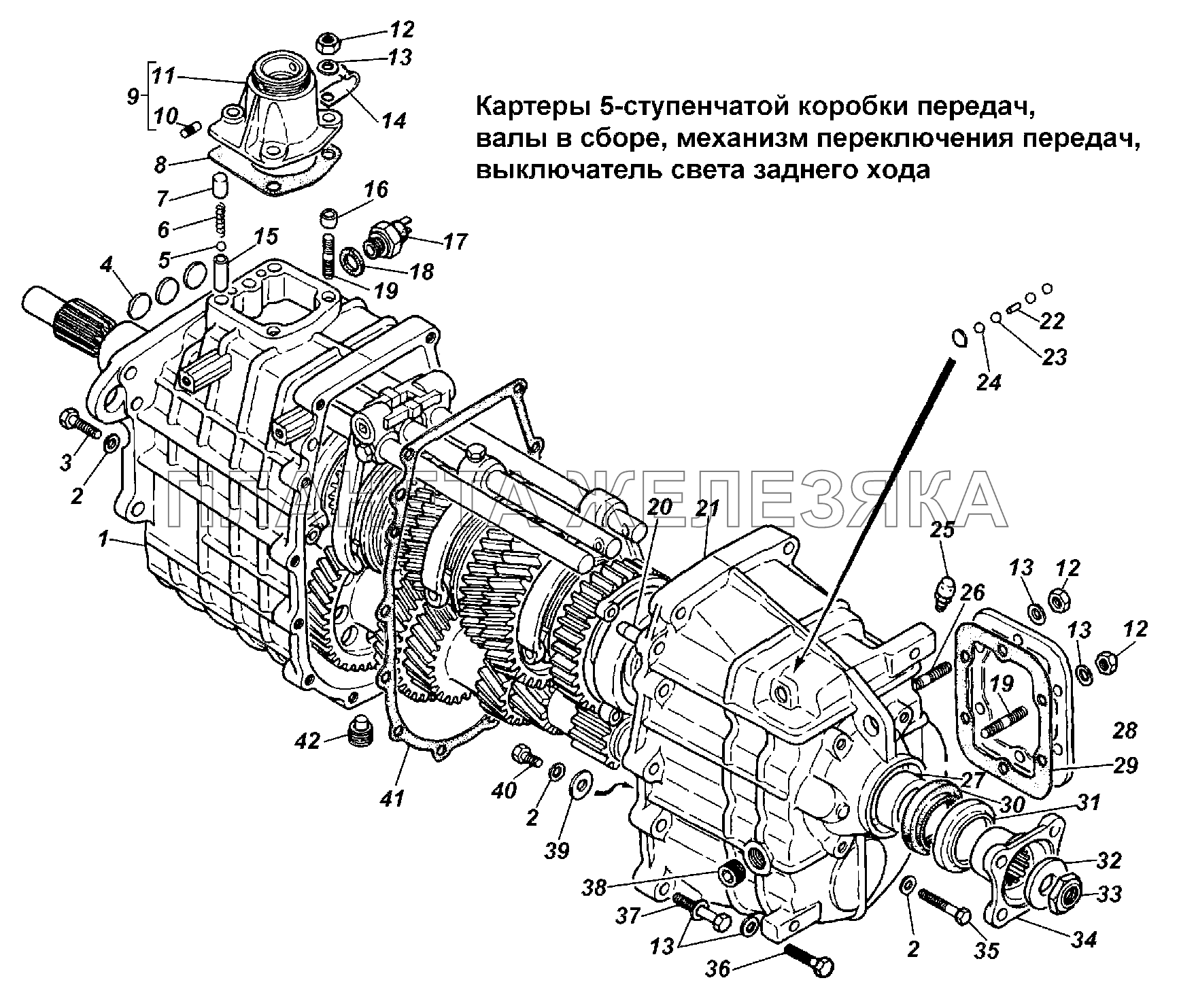

| ← Коробка передач 5 и 4-ступенчатая авт. с бензиновым двигателем и 5-ступенчатая авт. с дизельным двигателем | Картер и крышки 4-ступенчатой коробки передач → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 3309-1701015 |
Картер передний коробки передач Подробнее |
|
|
| 2 | 4301-1601300 |
Шайба пружинная коническая Подробнее |
|
|
 |
3 | 200263-П29 |
Болт М8-6gх35 ОСТ 37.001.122-96 Подробнее |
|
| 4 | 260309-П29 |
Заглушка 24 ОСТ 37.001.173-82 Подробнее |
|
|
| 5 | 4 691 187 344 |
Шарик Б11,112-200 (306203-П) Подробнее |
|
|
| 6 | 4301-1702106 |
Пружина фиксатора Подробнее |
|
|
 |
7 | 3309-1702089 |
Заглушка втулки фиксатора Подробнее |
|
 |
8 | 3309-1702131 |
Прокладка картера рычага Подробнее |
|
 |
9 | 3309-1702118 |
Картер рычага переключения передач Подробнее |
|
| 10 | 295033-П |
Штифт 6х14 установочный Подробнее |
|
|
| 11 | 3309-1702123 |
Картер рычага переключения передач Подробнее |
|
|
 |
12 | 250513-П29 |
Гайка М10х1-6Н Подробнее |
|
| 13 | 4301-1601301 |
Шайба 10х20 коническая Подробнее |
|
|
| 14 | 20-3802041 |
Скоба Подробнее |
|
|
| 15 | 4301-1702017 |
Гнездо пружины фиксатора Подробнее |
|
|
| 16 | 4301-1701249 |
Втулка установочная Подробнее |
|
|
| 17 | ВК418-Т |
Выключатель света заднего хода (ВК418-3716000-Т) Подробнее |
|
|
| 17 | ВК418А-Т |
Выключатель света заднего хода (ВК418А-3716000-Т) Подробнее |
|
|
| 18 | 21П-3716078-Б |
Прокладка выключателя света заднего хода Подробнее |
|
|
| 19 | 291782-П29 |
Шпилька М10х(1,5-Сп/1-4h)х24 ОСТ 37.001.180-96 Подробнее |
|
|
| 20 | 3309-1701167 |
Штифт центрирующий картеров коробки передач Подробнее |
|
|
| 21 | 3308-1701016 |
Картер задний коробки передач Подробнее |
|
|
| 22 | 305453-П |
Штифт 4,5х16,4 Подробнее |
|
|
| 23 | 4691176885 |
Шарик 10-100 ГОСТ 3722-81 Подробнее |
|
|
| 24 | 260305-П8 |
Заглушка 16 Подробнее |
|
|
 |
25 | 298430-П |
Сапун в сборе Подробнее |
|
| 26 | 291797-П29 |
Шпилька М10х(1,5-Сп/1-4h)х30 ОСТ 37.001.180-96 Подробнее |
|
|
| 27 | 3308-1701076 |
Кольцо распорное Подробнее |
|
|
| 28 | 4301-1701020 |
Крышка люка картера Подробнее |
|
|
| 29 | 4301-1701021 |
Прокладка крышки люка Подробнее |
|
|
| 30 | 51-1701210-А |
Манжета в сборе Подробнее |
|
|
 |
31 | 3309-1701244 |
Заглушка картера Подробнее |
|
| 32 | 53А-1701242 |
Шайба фланца Подробнее |
|
|
 |
33 | 52-1701247 |
Гайка М22х1,5 Подробнее |
|
 |
34 | 3309-1701240 |
Фланец вторичного вала Подробнее |
|
 |
35 | 201468-П29 |
Болт М8-6gх50 ОСТ 37.001.123-96 Подробнее |
|
 |
36 | 201505-П29 |
Болт М10-6gх45 ОСТ 37.001.123-96 Подробнее |
|
| 37 | 200320-П29 |
Болт М10-6gх55 ОСТ 37.001.122-96 Подробнее |
|
|
 |
38 | 296576-П29 |
Пробка КГ1/2" Подробнее |
|
| 39 | 293292-П29 |
Шайба 8,5 Подробнее |
|
|
 |
40 | 201456-П29 |
Болт М8-6gх20 ОСТ 37.001.123-96 Подробнее |
|
| 41 | 3309-1701018 |
Прокладка картеров Подробнее |
|
|
 |
42 | 31029-1701098 |
Пробка магнитная Подробнее |
