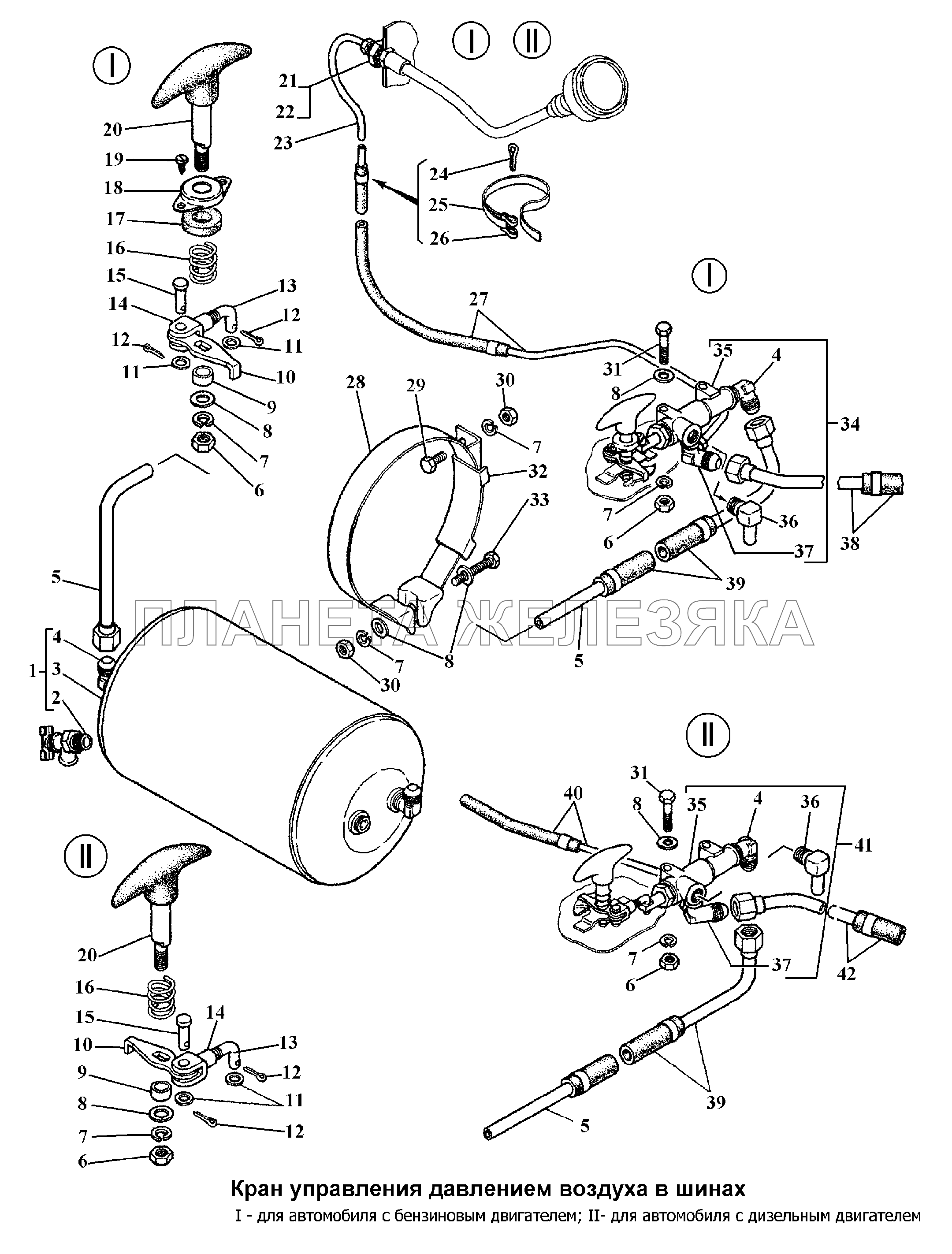

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 3308-3121010 |
Воздушный баллон Подробнее |
|
|
 |
2 | ВС8-1-Т |
Кран (Г-21Ю-1305010-А) Подробнее |
|
| 3 | 66-11-3513015 |
Баллон воздушный в сборе Подробнее |
|
|
| 4 | 40П-4221020 |
Штуцер угловой Подробнее |
|
|
| 5 | 3308-3125034 |
Трубка от воздушного баллона к крану управления первая Подробнее |
|
|
| 7 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 8 | 252005-П29 |
Шайба 8 ОСТ 37.001.144-96 Подробнее |
|
|
| 9 | 66-52-4222021 |
Втулка направляющая Подробнее |
|
|
| 10 | 66-02-4222026-Б2 |
Фиксатор рукоятки Подробнее |
|
|
| 11 | 252004-П29 |
Шайба 6 ОСТ 37.001.144-96 Подробнее |
|
|
| 12 | 258012-П29 |
Шплинт 2х12 ОСТ 37.001.171-93 Подробнее |
|
|
| 13 | 66-02-4222020 |
Тяга рукоятки крана управления Подробнее |
|
|
| 14 | 40П-4222022 |
Вилка тяги Подробнее |
|
|
| 15 | 2600012-П29 |
Палец 6х20 Подробнее |
|
|
| 15 | 2600012-П29 |
Палец 6х20 Подробнее |
|
|
| 16 | 51-3401033 |
Пружина трубки провода сигнала нижней крышки картера Подробнее |
|
|
| 17 | 3308-3122028 |
Уплотнитель Подробнее |
|
|
| 18 | 3308-3122029 |
Крышка уплотнителя Подробнее |
|
|
| 19 | 240817-П29 |
Винт М4х10 ОСТ 37.001.188-81 Подробнее |
|
|
| 20 | 66-02-4222012 |
Рукоятка крана управления давлением в сборе Подробнее |
|
|
| 21 | 250636-П29 |
Гайка М16х1,5-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 22 | 252239-П29 |
Шайба 2-16 ОСТ 37.001.146-75 Подробнее |
|
|
| 23 | 3308-3125135 |
Трубка от крана управления к манометру шин вторая Подробнее |
|
|
| 24 | 297535-П29 |
Шплинт 2,7х12 Подробнее |
|
|
| 25 | 297533-П29 |
Лента хомута 5х110 Подробнее |
|
|
| 26 | 297540-П29 |
Пряжка 3,3х5,5 Подробнее |
|
|
| 27 | 3308-3125128 |
Трубка к манометру шин со шлангом первая Подробнее |
|
|
| 28 | 3307-3513072 |
Хомут крепления вакуумного баллона в сборе Подробнее |
|
|
 |
29 | 201456-П29 |
Болт М8-6gх20 ОСТ 37.001.123-96 Подробнее |
|
| 30 | 250510-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее |
|
|
 |
31 | 201460-П29 |
Болт М8-6gх30 ОСТ 37.001.123-96 Подробнее |
|
| 32 | 3307-3513082 |
Кронштейн крепления вакуумного баллона передний Подробнее |
|
|
| 33 | 290693-П29 |
Болт М8-6gх55 Подробнее |
|
|
| 34 | 3308-3122010 |
Кран управления Подробнее |
|
|
| 35 | 131-4222011 |
Кран управления давлением Подробнее |
|
|
| 36 | 66-02-4222017 |
Штуцер угловой Подробнее |
|
|
| 37 | 66-02-4222016 |
Тройник крана управления давлением Подробнее |
|
|
| 38 | 3308-3125040 |
Трубка от крана управления к колесам со шлангом первая Подробнее |
|
|
| 39 | 3308-3125032 |
Трубка от воздушного баллона к крану управления вторая со шлангом Подробнее |
|
|
| 40 | 33081-3125128 |
Трубка от крана управления к манометру шин со шлангом первая Подробнее |
|
|
| 41 | 33081-3422010 |
Кран управления в сборе Подробнее |
|
|
| 42 | 33081-3125040 |
Трубка от крана управления к колесам со шлангом первая Подробнее |
|
