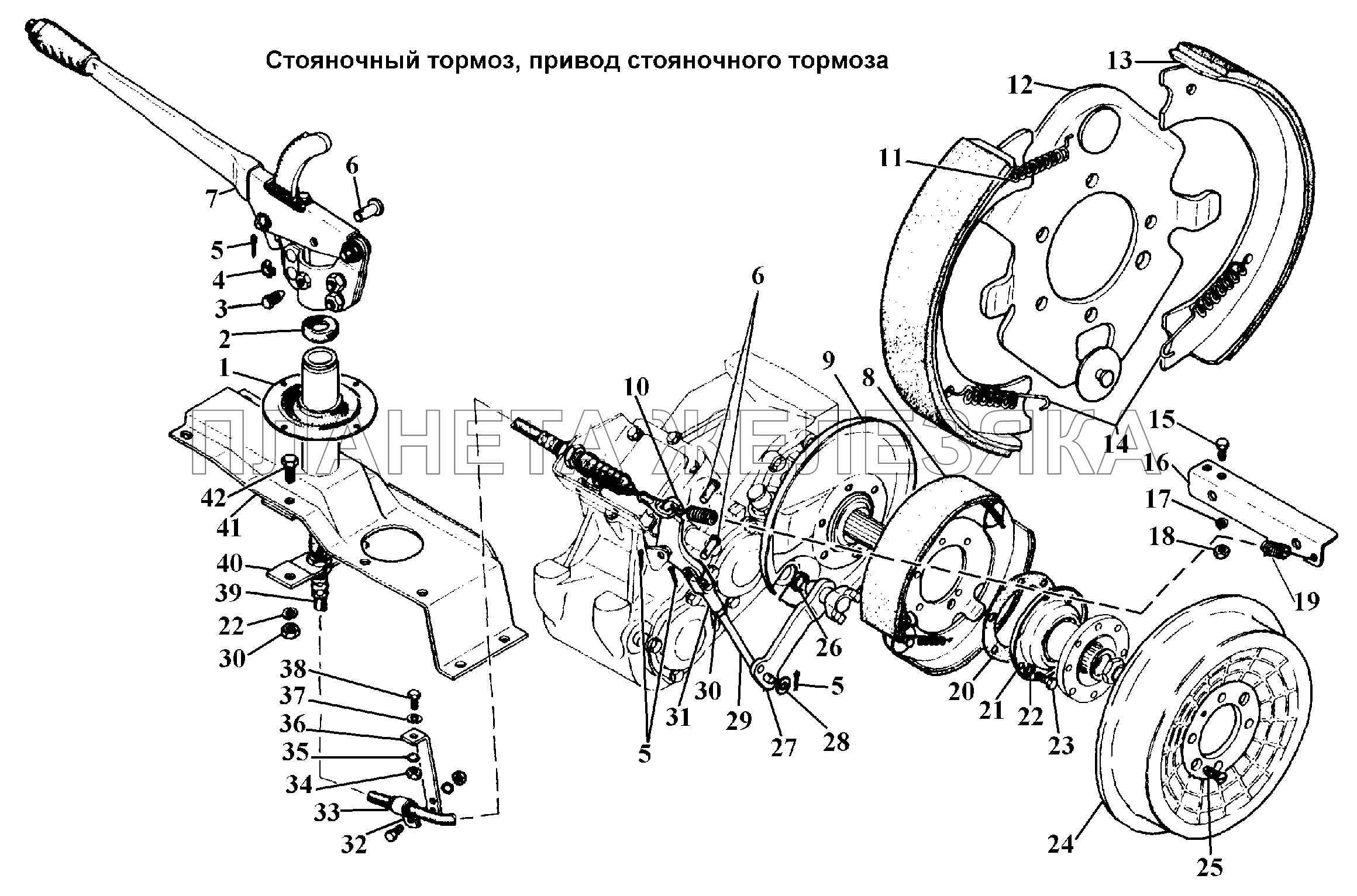

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4301-3508234 |
Уплотнитель защитный Подробнее |
|
|
| 2 | 4301-3508049 |
Уплотнитель тяги Подробнее |
|
|
| 3 | 290768-П29 |
Винт М10х1-6hх21,5 Подробнее |
|
|
| 4 | 4301-3508035 |
Шайба Подробнее |
|
|
| 5 | 258038-П29 |
Шплинт 3,2х16 ОСТ 37.001.171-93 Подробнее |
|
|
| 6 | 260057-П29 |
Палец 10х28 ОСТ 37.001.163-97 Подробнее |
|
|
| 7 | 4301-3508015 |
Рычаг стояночного тормоза с сектором Подробнее |
|
|
 |
8 | 3301-3507010 |
Тормоз стояночный Подробнее |
|
| 9 | 3301-3507065 |
Отражатель Подробнее |
|
|
| 10 | 33097-3508056 |
Рычаг с усилителем Подробнее |
|
|
| 11 | 5903-3507049 |
Пружина вторичная Подробнее |
|
|
| 12 | 3301-3507011 |
Щит стояночного тормоза с осями Подробнее |
|
|
 |
13 | 3308-3507014 |
Колодка стояночного тормоза с фрикционной накладкой Подробнее |
|
| 14 | 5903-3507048 |
Пружина первичная Подробнее |
|
|
| 15 | 201454-П29 |
Болт М8-6gх16 ОСТ 37.001.123-96 Подробнее |
|
|
| 16 | 3308-3508241 |
Кронштейн пружины Подробнее |
|
|
| 17 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
 |
19 | М-2472-А |
Пружина оттяжная педали сцепления Подробнее |
|
| 20 | 51-3507063 |
Прокладка маслоотражателя центрального тормоза Подробнее |
|
|
| 21 | 3301-3507062 |
Маслоотражатель Подробнее |
|
|
| 22 | 252136-П2 |
Шайба 10 ОТ ОСТ 37.001.115-75 Подробнее |
|
|
| 23 | 360118-29 |
Болт М10х28 Подробнее |
|
|
 |
24 | 3301-3507052 |
Барабан стояночного тормоза Подробнее |
|
| 25 | 221662-П29 |
Винт М8-6gх16 ОСТ 37.001.125-81 Подробнее |
|
|
| 26 | 63-1802157-Б |
Кольцо уплотнительное Подробнее |
|
|
| 27 | 66-11-3507100 |
Рычаг с вилкой Подробнее |
|
|
| 29 | 66-11-3508118 |
Тяга привода Подробнее |
|
|
 |
30 | 250612-П29 |
Гайка М10-6Н ОСТ 37.001.124-93 Подробнее |
|
| 31 | 63-3508045 |
Вилка регулировочная тяги привода стояночного тормоза Подробнее |
|
|
| 32 | 297506-П29 |
Скоба 16 Подробнее |
|
|
| 33 | 66-3724250 |
Прокладка уплотнительная Подробнее |
|
|
| 34 | 250508-П29 |
Гайка М6-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 35 | 252274-П29 |
Шайба 6 ОСТ 37.001.146-75 Подробнее |
|
|
| 36 | 3302-3508188 |
Опора оболочки троса Подробнее |
|
|
| 37 | 252037-П29 |
Шайба 6 ОСТ 37.001.144-96 Подробнее |
|
|
| 39 | 33097-3508068 |
Трос Подробнее |
|
|
| 40 | 33097-3508131 |
Кронштейн Подробнее |
|
|
| 41 | 33097-3508052 |
Балка со стойкой Подробнее |
|
|
 |
42 | 201497-П29 |
Болт М10-6gх25 ОСТ 37.001.123-96 Подробнее |
