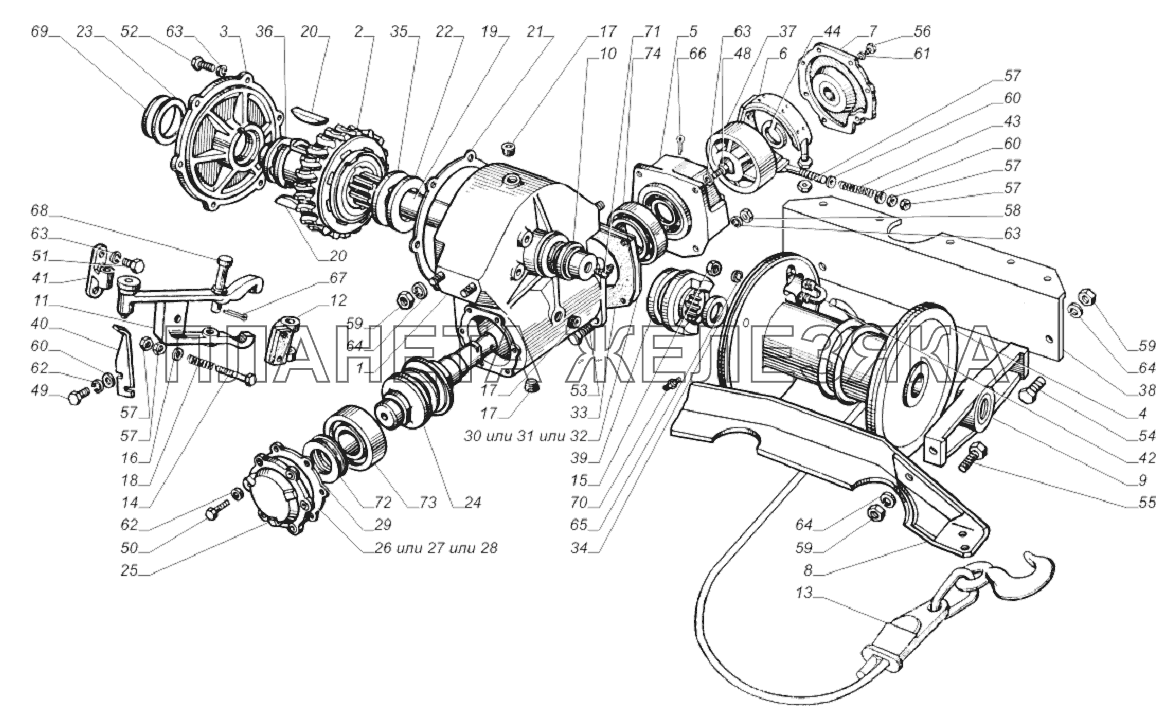

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 66-02-4501018-Б |
Картер редуктора лебедки со втулкой в сборе Подробнее |
|
|
| 2 | 66-02-4501035-11 |
Колесо червячное редуктора лебедки в сборе Подробнее |
|
|
| 3 | 63А-4501042-Б |
Крышка картера редуктора лебедки в сборе Подробнее |
|
|
| 4 | 66-02-4501115-01 |
Барабан лебедки в сборе Подробнее |
|
|
| 5 | 66-02-4501154-А |
Картер тормоза червяка редуктора в сборе Подробнее |
|
|
| 6 | 63А-4501157 |
Лента тормоза редуктора лебедки в сборе Подробнее |
|
|
| 7 | 66-02-4501179 |
Крышка картера тормоза редуктора лебедки с уплотнительным кольцом в сборе Подробнее |
|
|
| 8 | 66-02-4501203 |
Угольник передней подвески лебедки с усилителем в сборе Подробнее |
|
|
| 9 | 66-02-4501230-А |
Траверса вала лебедки в сборе Подробнее |
|
|
| 10 | 66-02-4501360 |
Обойма с манжетой в сборе Подробнее |
|
|
| 11 | 66-02-4503011 |
Вилка включения барабана лебедки с рукояткой в сборе Подробнее |
|
|
| 12 | 66-02-4503050 |
Колодка тормоза барабана лебедки в сборе Подробнее |
|
|
| 13 | 66-02-4504010-01 |
Трос, коуш и крюк лебедки в сборе Подробнее |
|
|
| 14 | 290691-П29 |
Болт Подробнее |
|
|
 |
15 | 250513-П29 |
Гайка М10х1-6Н Подробнее |
|
| 16 | 293280-П29 |
Шайба 9 Подробнее |
|
|
 |
17 | 296576-П29 |
Пробка КГ1/2" Подробнее |
|
| 18 | 63А-4207132 |
Пружина Подробнее |
|
|
| 19 | 66-02-4501034-Б |
Вал лебедки Подробнее |
|
|
| 20 | 63А-4501040 |
Шпонка вала лебедки Подробнее |
|
|
| 21 | 63А-4501046 |
Прокладка крышки Подробнее |
|
|
| 22 | 66-02-4501049 |
Кольцо регулировочное вала лебедки Подробнее |
|
|
| 23 | 63А-4501053 |
Прокладка заглушки крышки картера редуктора лебедки Подробнее |
|
|
| 24 | 66-02-4501060-10 |
Червяк редуктора лебедки Подробнее |
|
|
| 25 | 66-02-4501085 |
Крышка подшипников червяка редуктора лебедки передняя Подробнее |
|
|
| 26 | 66-02-4501095 |
Прокладка регулировочная толщ. 0,20 мм Подробнее |
|
|
| 27 | 66-02-4501096 |
Прокладка регулировочная толщ. 0,15 мм Подробнее |
|
|
| 28 | 66-02-4501097 |
Прокладка регулировочная толщ. 0,10 мм Подробнее |
|
|
| 29 | 63А-4501098 |
Прокладка толщ. 0,3 мм Подробнее |
|
|
| 30 | 66-02-4501105 |
Прокладка регулировочная толщ. 0,20 мм Подробнее |
|
|
| 31 | 66-02-4501106 |
Прокладка регулировочная толщ. 0,10 мм Подробнее |
|
|
| 32 | 66-02-4501107 |
Прокладка регулировочная толщ. 0,15 мм Подробнее |
|
|
| 33 | 66-02-4501108 |
Прокладка толщ. 0,3 мм Подробнее |
|
|
| 34 | 66-02-4501120 |
Кольцо упорное барабана лебедки Подробнее |
|
|
| 35 | 66-02-4501124 |
Шайба распорная вала лебедки большая Подробнее |
|
|
| 36 | 63А-4501126-А |
Шайба распорная вала лебедки малая Подробнее |
|
|
| 37 | 66-02-4501150 |
Барабан тормоза редуктора лебедки Подробнее |
|
|
| 38 | 3308-4501214 |
Угольник лебедки задний Подробнее |
|
|
| 39 | 66-02-4503020 |
Муфта скользящая включения барабана лебедки Подробнее |
|
|
| 40 | 66-02-4503042-10 |
Упор фиксатора вилки включения барабана лебедки Подробнее |
|
|
| 41 | 66-02-4503045 |
Кронштейн крепления вилки включения барабана лебедки Подробнее |
|
|
| 42 | 66-02-4504060 |
Стремянка крепления троса к барабану лебедки Подробнее |
|
|
| 43 | А-6032-Р |
Пружина тормоза редуктора лебедки Подробнее |
|
|
| 44 | 20-1701036 |
Кольцо упорное Подробнее |
|
|
| 48 | 4593461560 |
Болт М10х28 Подробнее |
|
|
 |
49 | 201455-П29 |
Болт М8-6gх18 ОСТ 37.001.123-96 Подробнее |
|
 |
50 | 201458-П29 |
Болт М8-6gх25 ОСТ 37.001.123-96 Подробнее |
|
 |
51 | 201496-П29 |
Болт М10-6gх22 ОСТ 37.001.123-96 Подробнее |
|
 |
52 | 201499-П29 |
Болт М10-6gх30 ОСТ 37.001.123-96 Подробнее |
|
 |
53 | 201500-П29 |
Болт М10-6gх32 ОСТ 37.001.123-96 Подробнее |
|
 |
54 | 201614-П29 |
Болт М14х1,5-6gх40 ОСТ 37.001.123-96 Подробнее |
|
| 55 | 201618-П29 |
Болт М14х1,5-6gх50 ОСТ 37.001.123-96 Подробнее |
|
|
| 56 | 220103-П29 |
Винт М6-6gх12 ОСТ 37.001.127-81 Подробнее |
|
|
| 57 | 250510-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 58 | 250512-П29 |
Гайка М10-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 59 | 250559-П29 |
Гайка М14х1,5-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 60 | 252038-П29 |
Шайба 8 ОСТ 37.001.144-96 Подробнее |
|
|
| 61 | 252134-П2 |
Шайба 6Т ОСТ 37.001.115-75 Подробнее |
|
|
| 62 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 63 | 252136-П2 |
Шайба 10 ОТ ОСТ 37.001.115-75 Подробнее |
|
|
| 64 | 252138-П2 |
Шайба 14.ОТ ОСТ 37.001.115-75 Подробнее |
|
|
| 65 | 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее |
|
|
| 66 | 258038-П29 |
Шплинт 3,2х16 ОСТ 37.001.171-93 Подробнее |
|
|
| 67 | 258052-П29 |
Шплинт 4х20 ОСТ 37.001.171-93 Подробнее |
|
|
| 68 | 260122-П29 |
Палец 14х90 ОСТ 37.001.163-97 Подробнее |
|
|
| 69 | 260326-П |
Заглушка 70 ОСТ 37.001.173-82 Подробнее |
|
|
 |
70 | 264020-П29 |
Масленка 1.3 Ц6.хр ГОСТ 19853-74 Подробнее |
|
| 71 | 264030-П29 |
Масленка 2.3.45 Ц6.хр ГОСТ 19853-74 Подробнее |
|
|
 |
72 | 8209 |
Подшипник 8209 ГОСТ 7872-89 Подробнее |
|
| 73 | 12309КМ |
Подшипник 12309 КМ ГОСТ 8328-75 Подробнее |
|
|
| 74 | 27709У4Ш2 |
Подшипник 27709У4Ш2 Подробнее |
|
