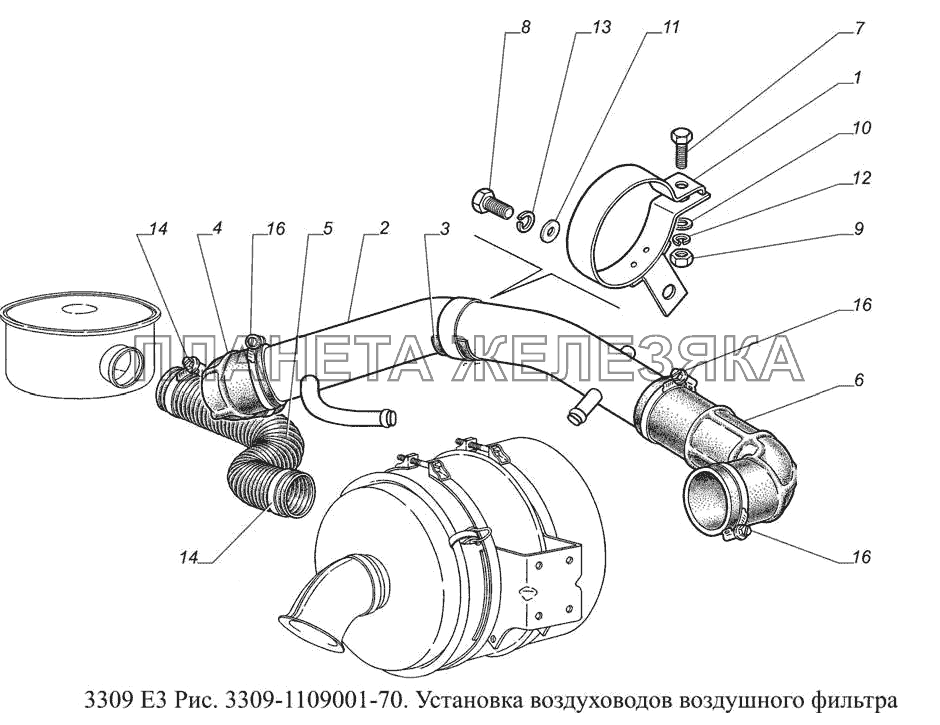

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 33081-1109155 |
Хомут Подробнее |
|
|
| 2 | 3309-1109250 |
Труба с патрубками Подробнее |
|
|
| 3 | 33081-1109154 |
Прокладка Подробнее |
|
|
 |
4 | 33081-1109176 |
Шланг Подробнее |
|
| 5 | 3309-1109199 |
Шланг воздухоподводящий Подробнее |
|
|
| 6 | 33081-1109300 |
Шланг Подробнее |
|
|
 |
7 | 201420-П29 |
Болт М6-6gх20 ОСТ 37.001.123-96 Подробнее |
|
| 8 | 201454-П29 |
Болт М8-6gх16 ОСТ 37.001.123-96 Подробнее |
|
|
| 9 | 250508-П29 |
Гайка М6-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 10 | 252004-П29 |
Шайба 6 ОСТ 37.001.144-96 Подробнее |
|
|
| 11 | 252005-П29 |
Шайба 8 ОСТ 37.001.144-96 Подробнее |
|
|
| 12 | 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
|
| 13 | 252155-П2 |
Шайба 8Л ОСТ 37.001.115-75 Подробнее |
|
|
| 14 | 4531149913 |
Хомут 44-56 Подробнее |
|
|
| 16 | 4531149918 |
Хомут 70-90 Подробнее |
|
