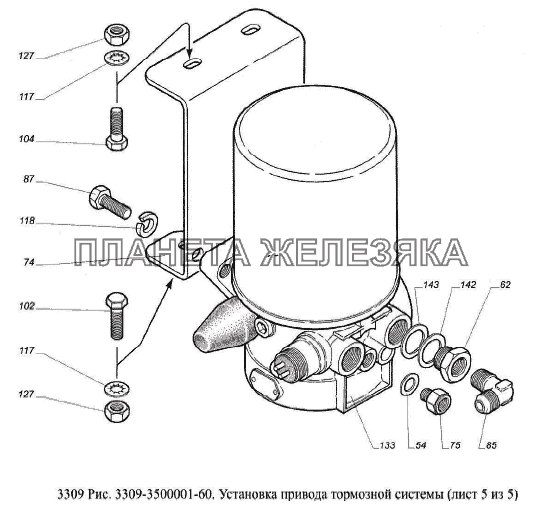

/95.4.gif "Установка привода тормозной системы ГАЗ-3309 (Евро 2)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 66-01-1101171 |
Тройник в сборе Подробнее |
|
|
| 2 | 3309-3506020 |
Трубка от тройника к шлангу правого переднего тормоза Подробнее |
|
|
| 3 | 3309-3506023-20 |
Трубка от тройника к шлангу левого переднего тормоза Подробнее |
|
|
 |
4 | 3309-3506025 |
Шланг гибкий тормозов Подробнее |
|
 |
5 | 3310-3506025-10 |
Шланг гибкий тормозов Подробнее |
|
| 6 | 3310-3506035 |
Трубка от муфты соединительной к левому заднему тормозу Подробнее |
|
|
| 7 | 3310-3506040-10 |
Трубка от муфты соединительной к правому заднему тормозу Подробнее |
|
|
| 8 | 3309-3506060-10 |
Трубка от усилителя к тройнику передних тормозов Подробнее |
|
|
| 9 | 3309-3506068-10 |
Трубка от главного цилиндра заднего левого тормоза к шлангу Подробнее |
|
|
| 10 | 3309-3506078 |
Трубка от главного цилиндра заднего правого тормоза к шлангу Подробнее |
|
|
| 11 | 3307-3506196 |
Трубка от компрессора к соединительной муфте Подробнее |
|
|
| 12 | 3309-3506206 |
Трубка от муфты к муфте Подробнее |
|
|
| 13 | 3309-3506210 |
Трубка от соединительной муфты к соединительной муфте Подробнее |
|
|
| 14 | 3309-3506220 |
Трубка от соединительной муфты к воздухоосушителю Подробнее |
|
|
| 15 | 3309-3506222 |
Трубка от воздухоосушителя к тройнику воздушных баллонов Подробнее |
|
|
| 16 | 3309-3506236 |
Трубка от тройника к воздушному баллону передних тормозов Подробнее |
|
|
| 17 | 3309-3506240 |
Трубка от тройника к воздушному баллону задних тормозов Подробнее |
|
|
| 18 | 3309-3506246 |
Трубка соединительная воздушных баллонов Подробнее |
|
|
| 19 | 3309-3506250 |
Трубка от воздушного баллона передних тормозов к соединительной муфте Подробнее |
|
|
| 20 | 3309-3506254 |
Трубка от левого баллона к крану Подробнее |
|
|
| 21 | 3309-3506258 |
Трубка от соединительной муфты к нижней секции тормозного крана Подробнее |
|
|
| 22 | 3309-3506260 |
Трубка от нижней секции тормозного крана к пневмоусилителю передних тормозов Подробнее |
|
|
| 23 | 3309-3506262 |
Трубка от верхней секции тормозного крана к тройнику Подробнее |
|
|
| 24 | 3309-3506270 |
Трубка к пневмоусилителю заднего правого тормоза Подробнее |
|
|
| 25 | 3309-3506272 |
Трубка к пневмоусилителю заднего левого тормоза Подробнее |
|
|
| 26 | 3309-3506274 |
Трубка от воздухоосушителя к регенерационному баллону Подробнее |
|
|
 |
27 | 3309-3510009 |
Усилитель пневматический с главным цилиндром Подробнее |
|
 |
28 | 3310-3513015 |
Баллон воздушный тормозов Подробнее |
|
 |
29 | 4301-3513040 |
Баллон воздушный Подробнее |
|
| 30 | 3307-3513072 |
Хомут крепления вакуумного баллона в сборе Подробнее |
|
|
| 31 | 4301-3513076 |
Хомут Подробнее |
|
|
| 32 | 3309-3553010 |
Фильтр воздушный пневмоусилителя тормозов Подробнее |
|
|
| 33 | 4301-3562010 |
Клапан обратный Подробнее |
|
|
| 34 | 66-50-4201116 |
Колпачок Подробнее |
|
|
 |
38 | 250513-П29 |
Гайка М10х1-6Н Подробнее |
|
| 39 | 290693-П29 |
Болт М8-6gх55 Подробнее |
|
|
| 40 | 293282-П29 |
Шайба 8,4 Подробнее |
|
|
| 41 | 293319-П29 |
Шайба 10 Подробнее |
|
|
 |
42 | 296507-П29 |
Пробка М22х1,5х10 Подробнее |
|
| 43 | 297484-П29 |
Скоба Подробнее |
|
|
| 44 | 297515-П29 |
Скоба Подробнее |
|
|
| 45 | 298344-П |
Тройник М18х1,5 Подробнее |
|
|
| 46 | 298400-П29 |
Штуцер переходный датчика давления масла Подробнее |
|
|
| 47 | 298456-П |
Штуцер К1/4" датчиков давления масла Подробнее |
|
|
| 48 | 298458-П29 |
Штуцер К1/4 Подробнее |
|
|
| 49 | 53-1015428-10 |
Шланг резиновый Подробнее |
|
|
| 50 | 21-1104102-10 |
Шланг резиновый Подробнее |
|
|
| 51 | 66-1104145 |
Скоба крепления трубки Подробнее |
|
|
| 52 | 66-11-3408089 |
Оболочка защитная шланга Подробнее |
|
|
| 54 | 53-3506013 |
Трубка Подробнее |
|
|
| 55 | 3310-3506033 |
Муфта соединительная Подробнее |
|
|
 |
56 | 24-3506033-01 |
Тройник трубопроводов Подробнее |
|
 |
57 | 24-3506042 |
Скоба крепления шланга Подробнее |
|
| 58 | 20-3506046 |
Втулка защитная Подробнее |
|
|
| 59 | 3310-3506049 |
Кронштейн Подробнее |
|
|
| 60 | 3309-3506064 |
Трубка от шланга дополнительного бачка к главному цилиндру передних тормозов Подробнее |
|
|
| 61 | 3309-3506066 |
Трубка от шланга дополнительного бачка к тройнику Подробнее |
|
|
| 62 | 4301-3506070 |
Штуцер Подробнее |
|
|
| 63 | 3309-3506074 |
Трубка от тройника к главному цилиндру заднего правого тормоза Подробнее |
|
|
| 64 | 3309-3506076 |
Трубка от тройника к главному цилиндру заднего левого тормоза Подробнее |
|
|
| 65 | 52-04-3506136 |
Скоба двойная Подробнее |
|
|
| 66 | 3310-3506105 |
Кронштейн шлангов верхний Подробнее |
|
|
| 67 | 3310-3506156 |
Штуцер Подробнее |
|
|
| 68 | 4301-3506158 |
Тройник Подробнее |
|
|
| 69 | 4301-3506177 |
Тройник клапана Подробнее |
|
|
| 70 | 4301-3506179 |
Тройник Подробнее |
|
|
| 71 | 4301-3506354 |
Муфта Подробнее |
|
|
| 72 | 3309-3510017 |
Кронштейн пневмоусилителя тормозов Подробнее |
|
|
| 73 | 3310-3510025 |
Кронштейн модулятора Подробнее |
|
|
| 74 | 3309-3511017 |
Кронштейн воздухоосушителя Подробнее |
|
|
| 75 | 3310-3511022 |
Штуцер Подробнее |
|
|
| 76 | 3309-3513080 |
Кронштейн воздушного баллона Подробнее |
|
|
| 77 | 3307-3513082 |
Кронштейн крепления вакуумного баллона передний Подробнее |
|
|
| 78 | 3309-3514017 |
Кронштейн крепления тормозного крана Подробнее |
|
|
| 79 | 66-06-3521137 |
Штуцер Подробнее |
|
|
 |
80 | 24-3546012 |
Штуцер соединительный Подробнее |
|
| 81 | 53-3552065-01 |
Скоба двойная Подробнее |
|
|
| 83 | 51-4201221 |
Прокладка Подробнее |
|
|
| 84 | 51-4201224 |
Штуцер отбора воздуха Подробнее |
|
|
| 85 | 40П-4221020 |
Штуцер угловой Подробнее |
|
|
| 86 | 41-4225290 |
Переходник Подробнее |
|
|
| 87 | 45 3114 9615 |
Болт М12х1,5х30 Подробнее |
|
|
| 94 | 200273-П29 |
Болт М8-6gх70 Подробнее |
|
|
 |
95 | 201420-П29 |
Болт М6-6gх20 ОСТ 37.001.123-96 Подробнее |
|
 |
96 | 201422-П29 |
Болт М6-6gх25 ОСТ 37.001.123-96 Подробнее |
|
| 97 | 291452-П29 |
Болт М8х12 Подробнее |
|
|
 |
98 | 201455-П29 |
Болт М8-6gх18 ОСТ 37.001.123-96 Подробнее |
|
 |
99 | 201458-П29 |
Болт М8-6gх25 ОСТ 37.001.123-96 Подробнее |
|
 |
100 | 201460-П29 |
Болт М8-6gх30 ОСТ 37.001.123-96 Подробнее |
|
 |
101 | 201495-П29 |
Болт М10-6gх20 ОСТ 37.001.123-96 Подробнее |
|
 |
102 | 201497-П29 |
Болт М10-6gх25 ОСТ 37.001.123-96 Подробнее |
|
 |
103 | 201499-П29 |
Болт М10-6gх30 ОСТ 37.001.123-96 Подробнее |
|
 |
104 | 201493-П29 |
Болт М10-6gх16 ОСТ 37.001.123-96 Подробнее |
|
| 107 | 250508-П29 |
Гайка М6-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 108 | 250510-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 109 | 250512-П29 |
Гайка М10-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 110 | 250638-П29 |
Гайка М18х1,5-6Н Подробнее |
|
|
| 112 | 252004-П29 |
Шайба 6 ОСТ 37.001.144-96 Подробнее |
|
|
| 113 | 252005-П29 |
Шайба 8 ОСТ 37.001.144-96 Подробнее |
|
|
| 114 | 252006-П29 |
Шайба 10 ОСТ 37.001.144-96 Подробнее |
|
|
| 115 | 252037-П29 |
Шайба 6 ОСТ 37.001.144-96 Подробнее |
|
|
| 116 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 117 | 252204-П29 |
Шайба 10 стопорная Подробнее |
|
|
| 118 | 252137-П2 |
Шайба 12.ОТ ОСТ 37.001.115-75 Подробнее |
|
|
| 119 | 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
|
| 120 | 252155-П2 |
Шайба 8Л ОСТ 37.001.115-75 Подробнее |
|
|
| 121 | 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее |
|
|
| 122 | 252240-П29 |
Шайба 18 Подробнее |
|
|
| 124 | Г-51-1013140-02 |
Краник ПП6-1 Подробнее |
|
|
| 125 | Г-21Ю-1305010-А |
Краник Подробнее |
|
|
 |
126 | 3902.3829010 |
Датчик давления масла 3902.3829 Подробнее |
|
 |
127 | 250612-П29 |
Гайка М10-6Н ОСТ 37.001.124-93 Подробнее |
|
| 130 | 00.10.00 |
Хомут 12-22 ТО17-9-20-98 Подробнее |
|
|
| 130 | ТВОС -049.001-02 |
Хомут 12-22 Подробнее |
|
|
| 131 | 00.10.00 |
Хомут 12-22 ТО17-9-20-98 Подробнее |
|
|
| 131 | ТВОС -049.001-02 |
Хомут 12-22 Подробнее |
|
|
| 132 | ВR9152-1116278 |
Модулятор Подробнее |
|
|
| 133 | 1A6210 |
Воздухоосушитель Подробнее |
|
|
| 134 | 3310.3511110 |
Шумоглушитель Подробнее |
|
|
 |
135 | 100-3514008 |
Кран тормозной двухсекционный с рычагом (4301-3514008) (покупная деталь) Подробнее |
|
| 136 | 100-3515310-01 |
Клапан контрольного вывода Подробнее |
|
|
 |
138 | 2702.3829010 |
Датчик включения стояночного тормоза 2702.3829 Подробнее |
|
| 139 | 7Ш3.602.021 |
Выключатель пневматический сигнала торможения ДЕ-Т Подробнее |
|
|
 |
142 | 861024 |
Шайба Подробнее |
|
| 143 | 740.1003439 |
Кольцо уплотнительное Подробнее |
|
