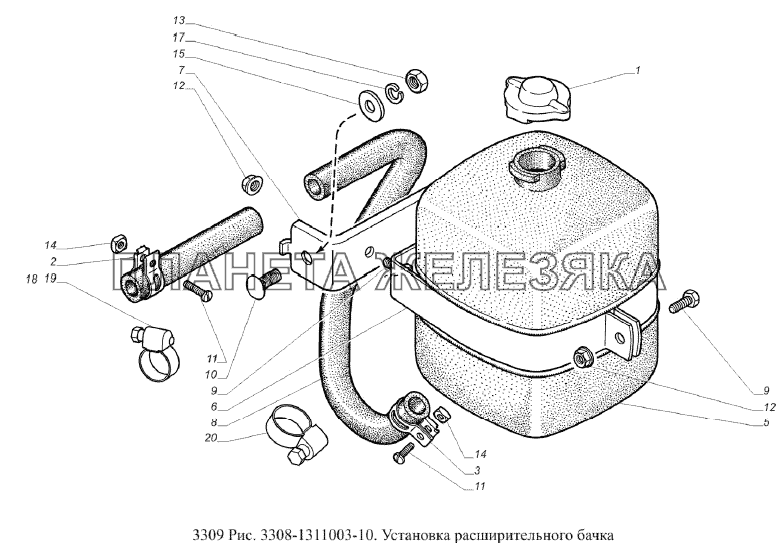

/24.gif "Установка расширительного бачка ГАЗ-3309 (Евро 2)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 24-1311065 |
Пробка расширительного бачка в сборе Подробнее |
|
|
| 2 | 297406-П29 |
Хомут 20 Подробнее |
|
|
| 3 | 297409-П29 |
Хомут 24 Подробнее |
|
|
| 5 | 24-1311014 |
Бачок расширительный Подробнее |
|
|
| 6 | 24-1311072 |
Хомут крепления бачка Подробнее |
|
|
| 7 | 3308-1311082 |
Кронштейн Подробнее |
|
|
| 8 | 33082-1311095 |
Трубка соединительная Подробнее |
|
|
| 9 | 201418-П29 |
Болт М6-6gх16 ОСТ 37.001.123-96 Подробнее |
|
|
| 10 | 210379-П29 |
Болт М8-6gх20 ОСТ 37.001.106-75 Подробнее |
|
|
 |
11 | 222476-П29 |
Винт М4-6gх20 ОСТ 37.001.128-96 Подробнее |
|
| 12 | 45 9953 1818 |
Гайка М6 Подробнее |
|
|
| 13 | 250510-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 14 | 251082-П29 |
Гайка М4-6Н ОСТ 37.001.112-91 Подробнее |
|
|
| 15 | 252038-П29 |
Шайба 8 ОСТ 37.001.144-96 Подробнее |
|
|
| 17 | 252155-П2 |
Шайба 8Л ОСТ 37.001.115-75 Подробнее |
|
|
| 18 | 00.10.00 |
Хомут 12-22 ТО17-9-20-98 Подробнее |
|
|
| 18 | ТВОС-049.001-03 |
Хомут 20-32 ТУ 4599-003-03966022-00 Подробнее |
|
|
| 19 | 00.10.00 |
Хомут 12-22 ТО17-9-20-98 Подробнее |
|
|
| 19 | ТВОС-049.001-03 |
Хомут 20-32 ТУ 4599-003-03966022-00 Подробнее |
|
|
| 20 | 00.10.00-01 |
Хомут 16-27 ТО17-9-20-98 Подробнее |
|
