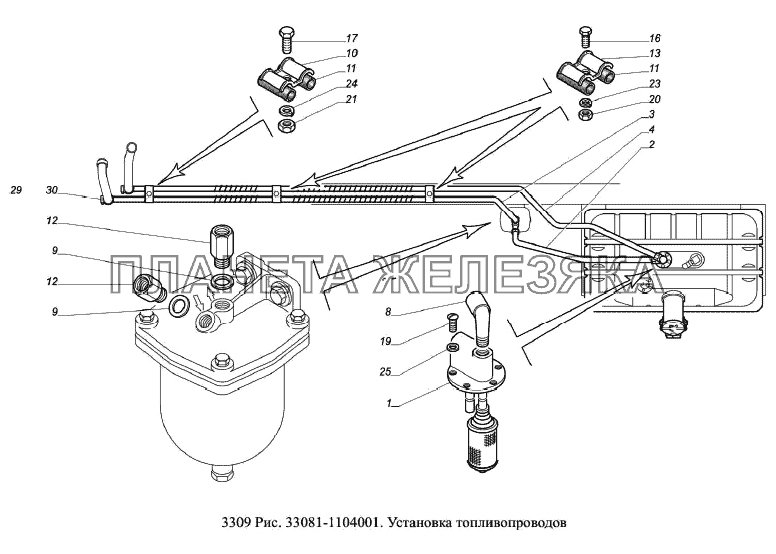

/7.gif "Установка топливопроводов ГАЗ-3309 (Евро 2)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 3309-1104012 |
Фланец забора и слива топлива с фильтром Подробнее |
|
 |
2 | 33081-1104080-01 |
Трубка от бака к фильтру грубой очистки топлива Подробнее |
|
| 3 | 33081-1104085-01 |
Трубка от фильтра грубой очистки к двигателю Подробнее |
|
|
| 4 | 33081-1104188-02 |
Трубка сливная от двигателя Подробнее |
|
|
 |
8 | 298349-П29 |
Штуцер угловой Подробнее |
|
| 9 | 4301-1104041 |
Прокладка Подробнее |
|
|
| 10 | 330242-1104146 |
Скоба двойная крепления трубки Подробнее |
|
|
| 11 | 66-01-1104216 |
Трубка защитная крепления трубопроводов Подробнее |
|
|
| 12 | 4301-1104384 |
Штуцер Подробнее |
|
|
| 13 | 53-3552065-01 |
Скоба двойная Подробнее |
|
|
| 16 | 201454-П29 |
Болт М8-6gх16 ОСТ 37.001.123-96 Подробнее |
|
|
 |
17 | 201493-П29 |
Болт М10-6gх16 ОСТ 37.001.123-96 Подробнее |
|
| 19 | 45 9432 1080 |
Винт М5-6g12 Подробнее |
|
|
| 20 | 250510-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 21 | 250512-П29 |
Гайка М10-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 23 | 252155-П2 |
Шайба 8Л ОСТ 37.001.115-75 Подробнее |
|
|
| 24 | 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее |
|
|
| 25 | 293196-П |
Шайба 5,5 ГОСТ 11371-78 Подробнее |
|
|
| 29 | 00.10.00 |
Хомут 12-22 ТО17-9-20-98 Подробнее |
|
|
| 29 | ТВОС-049.001-02 |
Хомут 12-22 ТУ 4599-003-03966022-00 Подробнее |
|
|
| 30 | 00.10.00 |
Хомут 12-22 ТО17-9-20-98 Подробнее |
|
|
| 30 | ТВОС-049.001-02 |
Хомут 12-22 ТУ 4599-003-03966022-00 Подробнее |
|
