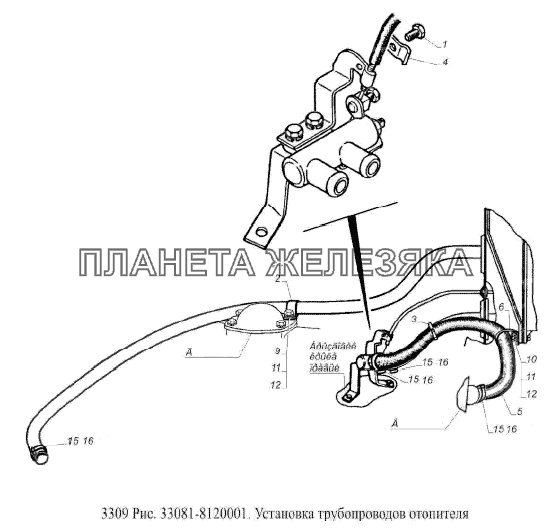

/190.gif "Установка трубопроводов отопителя ГАЗ-3309 (Евро 2)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 290377-П29 |
Болт М5-6gх9 Подробнее |
|
|
| 2 | 51-3724073-Б |
Скоба крепления проводов Подробнее |
|
|
| 3 | 3105-3724527 |
Поясок Подробнее |
|
|
| 4 | 21-5304198 |
Зажим оболочки Подробнее |
|
|
| 5 | 3307-8120036 |
Шланг Подробнее |
|
|
| 6 | 33081-8120166 |
Скоба Подробнее |
|
|
 |
9 | 201453-П29 |
Болт М8-6gх14 Подробнее |
|
| 10 | 250610-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 11 | 252005-П29 |
Шайба 8 ОСТ 37.001.144-96 Подробнее |
|
|
| 12 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 15 | 00.10.00-02 |
Хомут 20-32 ТО17-9-20-98 Подробнее |
|
|
| 15 | ТВОС-049.001-03 |
Хомут 20-32 ТУ 4599-003-03966022-00 Подробнее |
|
|
| 16 | 00.10.00-02 |
Хомут 20-32 ТО17-9-20-98 Подробнее |
|
|
| 16 | ТВОС-049.001-03 |
Хомут 20-32 ТУ 4599-003-03966022-00 Подробнее |
|
