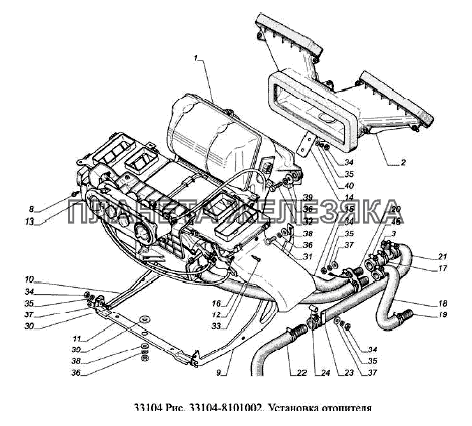

/164.gif "Установка отопителя ГАЗ-33104 Валдай Евро 3")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 3310-8101010-10 |
Отопитель Подробнее |
|
|
 |
2 | 3310-8119020 |
Короб воздухозаборника Подробнее |
|
 |
3 | 3310-8120380 |
Тройник выпускной Подробнее |
|
| 8 | 3302-5325400 |
Винт самонарезающий для металла и пластмассы Подробнее |
|
|
| 9 | 3310-8101544 |
Кронштейн отопителя правый Подробнее |
|
|
| 10 | 3310-8101545 |
Кронштейн отопителя левый Подробнее |
|
|
| 11 | 3310-8101572 |
Поперечина Подробнее |
|
|
| 12 | 3310-8103104 |
Воздуховод правый Подробнее |
|
|
| 13 | 3310-8103105 |
Воздуховод левый Подробнее |
|
|
| 14 | 3310-8119130 |
Кронштейн воздухозаборника Подробнее |
|
|
| 15 | 33104-8120030 |
Шланг отводящий Подробнее |
|
|
| 16 | 3110-8120034-10 |
Шланг отопителя подводящий Подробнее |
|
|
 |
17 | 3310-8120034 |
Шланг Подробнее |
|
| 18 | 3111-8120034 |
Шланг отопителя Подробнее |
|
|
| 19 | 3302-8120040 |
Штуцер Подробнее |
|
|
 |
20 | 3310-8120170 |
Соединитель Подробнее |
|
| 21 | 33023-8120038 |
Шланг Подробнее |
|
|
| 22 | 3302-8120038-10 |
Шланг Подробнее |
|
|
| 23 | 3110-8120166 |
Скоба крепления шланга Подробнее |
|
|
| 24 | 33104-8120178 |
Втулка Подробнее |
|
|
| 30 | 201418-П29 |
Болт М6-6gх16 ОСТ 37.001.123-96 Подробнее |
|
|
| 31 | 201454-П29 |
Болт М8-6gх16 ОСТ 37.001.123-96 Подробнее |
|
|
 |
32 | 201460-П29 |
Болт М8-6gх30 ОСТ 37.001.123-96 Подробнее |
|
| 33 | 45 9622 1516 |
Винт 4х12 Подробнее |
|
|
| 34 | 250608-П29 |
Гайка М6-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 35 | 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
|
| 36 | 252155-П2 |
Шайба 8Л ОСТ 37.001.115-75 Подробнее |
|
|
| 37 | 252004-П29 |
Шайба 6 ОСТ 37.001.144-96 Подробнее |
|
|
| 38 | 252005-П29 |
Шайба 8 ОСТ 37.001.144-96 Подробнее |
|
|
| 39 | 252038-П29 |
Шайба 8 ОСТ 37.001.144-96 Подробнее |
|
|
| 40 | 252037-П29 |
Шайба 6 ОСТ 37.001.144-96 Подробнее |
|
|
| 46 | 45 3114 9907 |
Хомут 20-32 Подробнее |
|
