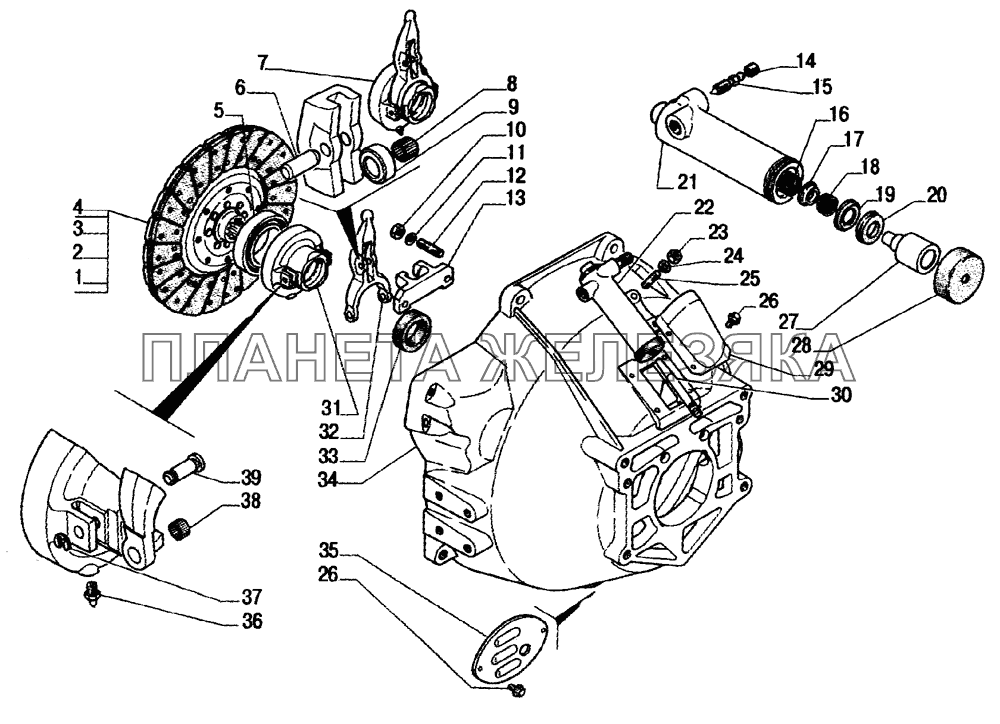

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4301-1601130-01 |
Диск сцепления ведомый Подробнее |
|
|
| 2 | 4301-1601138-10 |
Накладка фрикционная сцепления Подробнее |
|
|
| 3 | 4301-1601140 |
Заклепка Подробнее |
|
|
| 4 | 4301-1601141 |
Заклепка 4х7 Подробнее |
|
|
| 5 | 280114С23 |
Подшипник ГОСТ 520-89 Подробнее |
|
|
| 6 | 4301-1601205 |
Ось опоры вилки Подробнее |
|
|
 |
7 | 4301-1601180 |
Муфта с вилкой в сборе Подробнее |
|
| 8 | 4694162328 |
Ролик 2x11,8А5 Подробнее |
|
|
| 9 | 4301-1601204 |
Кольцо вилки Подробнее |
|
|
 |
10 | 250613-П29 |
Гайка 10х1-6Н Подробнее |
|
| 11 | 4301-1601301 |
Шайба 10х20 коническая Подробнее |
|
|
 |
12 | 291785-П2 |
Шпилька М10х(1,5-Сп/1-4Н)х22 ОСТ 37.001.180-96 Подробнее |
|
 |
13 | 3309-1601215 |
Опора вилки Подробнее |
|
| 14 | 12-3501049-01 |
Колпачок клапана Подробнее |
|
|
| 15 | 53-3501048 |
Клапан прокачки колесного цилиндра Подробнее |
|
|
| 16 | 21-1712021 |
Пружина регулятора питания гидротрансформатора Подробнее |
|
|
| 17 | 4301-1602523 |
Втулка Подробнее |
|
|
| 18 | 51-3401033 |
Пружина трубки провода сигнала нижней крышки картера Подробнее |
|
|
| 19 | 4301-1602515 |
Втулка распорная Подробнее |
|
|
 |
20 | 864173-01 |
Манжета 13,4х28 Подробнее |
|
| 21 | 4301-1602512 |
Корпус цилиндра Подробнее |
|
|
 |
22 | 4301-1602510 |
Цилиндр рабочий привода сцепления Подробнее |
|
 |
23 | 250511-П29 |
Гайка М8х1-6Н ОСТ 37.001.124-93 Подробнее |
|
| 23 | 4301-1602528 |
Уплотнитель цилиндра Подробнее |
|
|
| 24 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 25 | 4599523513 |
Шпилька М8х(1,25-Сп/1)х20 Подробнее |
|
|
| 26 | Е24406 |
Болт с шестигранной головкой и фланцем резьбовыдавливающий Сп М6х12 Подробнее |
|
|
| 27 | 4301-1602514 |
Поршень цилиндра привода сцепления Подробнее |
|
|
| 29 | 4301-1601022 |
Крышка люка картера Подробнее |
|
|
| 30 | 31029-1602522-50 |
Толкатель вилки выключения сцепления Подробнее |
|
|
| 31 | 4301-1601185 |
Муфта выключения сцепления Подробнее |
|
|
| 32 | 4301-1601203 |
Вилка сцепления Подробнее |
|
|
| 33 | 4301-1601256 |
Кольцо защитное Подробнее |
|
|
| 34 | 33104-1601015 |
Картер сцепления Подробнее |
|
|
| 35 | 52-1601022 |
Крышка люка картера сцепления Подробнее |
|
|
| 36 | 264072-П29 |
Масленка 1.1 Ц6.хр ГОСТ 19853-74 Подробнее |
|
|
| 37 | 45 9951 6460 |
Шайба 7 Подробнее |
|
|
| 38 | 11-7569 |
Игла 1,6х9 подшипника Подробнее |
|
|
| 39 | 4301-1601187 |
Палец муфты Подробнее |
|
