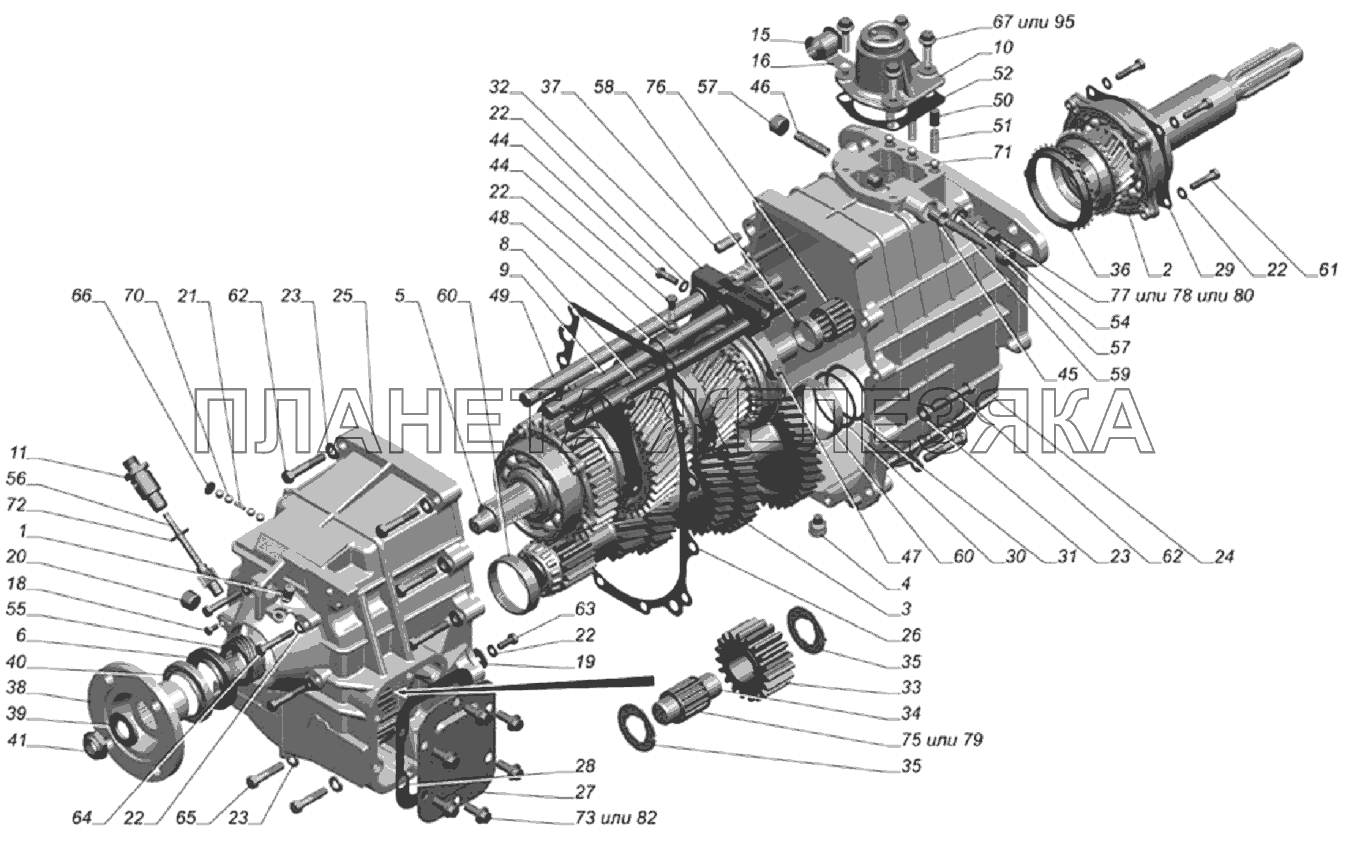

| ← Установка коробки передач на двигатель 33106-1700007 | Вал первичный в крышке 33106-1701022 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 298429-П |
Сапун в сборе К1/8" Подробнее |
|
| 2 | 33106-1701022 |
Вал первичный в крышке Подробнее |
|
|
| 3 | 33104-1701048 |
Вал промежуточный коробки передач с подшипниками Подробнее |
|
|
 |
4 | 31029-1701098 |
Пробка магнитная Подробнее |
|
| 5 | 33104-1701100 |
Вал вторичный в сборе Подробнее |
|
|
| 6 | 51-1701210-А |
Манжета в сборе Подробнее |
|
|
 |
8 | 3309-1702023 |
Шток переключения 1-й передачи и заднего хода с головкой Подробнее |
|
| 9 | 3309-1702055 |
Шток переключения 2-й и 3-й передач с головкой Подробнее |
|
|
 |
10 | 3309-1702118 |
Картер рычага переключения передач Подробнее |
|
 |
11 | 3310-3802029 |
Штуцер привода спидометра в сборе Подробнее |
|
| 15 | А-14552 |
Втулка Подробнее |
|
|
| 16 | 51-3724073-Б |
Скоба крепления проводов Подробнее |
|
|
| 18 | 290490-П29 |
Болт М6-6gх12 Подробнее |
|
|
| 19 | 293292-П29 |
Шайба 8,5 Подробнее |
|
|
 |
20 | 296576-П29 |
Пробка КГ1/2" Подробнее |
|
| 21 | 305453-П |
Штифт 4,5х16,4 Подробнее |
|
|
| 22 | 4301-1601300 |
Шайба пружинная коническая Подробнее |
|
|
| 23 | 4301-1601301 |
Шайба 10х20 коническая Подробнее |
|
|
 |
24 | 3309-1701015-11 |
Картер передний коробки передач Подробнее |
|
 |
25 | 3309-1701016-01 |
Картер задний коробки передач Подробнее |
|
| 26 | 3309-1701018 |
Прокладка картеров Подробнее |
|
|
| 27 | 3309-1701020 |
Крышка люка Подробнее |
|
|
| 28 | 4301-1701021 |
Прокладка крышки люка Подробнее |
|
|
 |
29 | 3309-1701042 |
Прокладка крышки первичного вала Подробнее |
|
 |
30 | 3309-1701062 |
Прокладка регулировочная Подробнее |
|
| 31 | 3309-1701063 |
Прокладка регулировочная Подробнее |
|
|
| 32 | 3309-1702027-10 |
Вилка включения 4 и 5 передач Подробнее |
|
|
 |
33 | 3309-1701080 |
Шестерня промежуточная заднего хода Подробнее |
|
 |
34 | 3309-1701090 |
Ось шестерни заднего хода Подробнее |
|
| 35 | 4301-1701091 |
Шайба упорная шестерни заднего хода Подробнее |
|
|
 |
36 | 3309-1701148 |
Кольцо синхронизатора Подробнее |
|
| 37 | 3309-1701167 |
Штифт центрирующий картеров коробки передач Подробнее |
|
|
 |
38 | 3309-1701240-10 |
Фланец вторичного вала Подробнее |
|
| 39 | 53А-1701242 |
Шайба фланца Подробнее |
|
|
 |
40 | 3309-1701244 |
Заглушка картера Подробнее |
|
 |
41 | 52-1701247 |
Гайка М22х1,5 Подробнее |
|
| 44 | 3309-1702019 |
Болт крепления вилок Подробнее |
|
|
| 45 | 52-1702097 |
Предохранитель включений первой и второй передач и заднего хода Подробнее |
|
|
| 46 | 3309-1702100 |
Пружина предохранителя 1 передачи и заднего хода Подробнее |
|
|
 |
47 | 3309-1702028 |
Сухарь вилок переключения передач Подробнее |
|
| 48 | 33104-1702029 |
Вилка включения 2и3 передач Подробнее |
|
|
| 49 | 3309-1702060 |
Шток переключения 4-й и 5-й передач Подробнее |
|
|
 |
50 | 3309-1702089 |
Заглушка втулки фиксатора Подробнее |
|
| 51 | 4301-1702106 |
Пружина фиксатора Подробнее |
|
|
 |
52 | 3309-1702131 |
Прокладка картера рычага Подробнее |
|
| 54 | 21П-3716078-Б |
Прокладка выключателя света заднего хода Подробнее |
|
|
 |
55 | 33104-3802033-10 |
Шестерня привода спидометра ведущая Подробнее |
|
| 56 | 33104-3802034-10 |
Шестерня привода спидометра ведомая Подробнее |
|
|
| 57 | 3309-1702086 |
Заглушка каналов предохранителя Подробнее |
|
|
 |
58 | 33104-1701132 |
Шайба переднего подшипника вторичного вала Подробнее |
|
| 59 | 3309-1702098 |
Пружина предохранителя 4и5 передач Подробнее |
|
|
| 60 | 7207А |
Подшипник 7207А ГОСТ 27365-87 Подробнее |
|
|
 |
61 | 200263-П29 |
Болт М8-6gх35 ОСТ 37.001.122-96 Подробнее |
|
| 62 | 200320-П29 |
Болт М10-6gх55 ОСТ 37.001.122-96 Подробнее |
|
|
 |
63 | 201456-П29 |
Болт М8-6gх20 ОСТ 37.001.123-96 Подробнее |
|
 |
64 | 201468-П29 |
Болт М8-6gх50 ОСТ 37.001.123-96 Подробнее |
|
 |
65 | 201505-П29 |
Болт М10-6gх45 ОСТ 37.001.123-96 Подробнее |
|
| 66 | 260305-П29 |
Заглушка 16 Подробнее |
|
|
| 67 | 290S038-71 |
Болт М10х35 Подробнее |
|
|
| 70 | 296870 |
Шарик Подробнее |
|
|
| 71 | 306203-П |
Шарик Б11,112-200 Подробнее |
|
|
| 72 | 3309-3802074 |
Кольцо 022-026-25-2-2 Подробнее |
|
|
| 73 | 45 9376 1163 |
Болт М10х25 Подробнее |
|
|
 |
75 | 64706 |
Подшипник ГОСТ 520-89 Подробнее |
|
 |
76 | 264706 |
Подшипник ГОСТ 520-89 Подробнее |
|
| 77 | 642247 |
Выключатель света заднего хода Подробнее |
|
|
| 78 | ЫШ3.609.017 |
Выключатель света заднего хода В14.3710-01 Подробнее |
|
|
| 79 | 64706Е |
Подшипник роликовый радиальный без колец Подробнее |
|
|
| 80 | ФИЖМ.642241.004 |
Выключатель света заднего хода ВЗХ-6 Подробнее |
|
|
| 82 | 290S036-71 |
Болт М10х25 Подробнее |
|
|
| 95 | 45 9376 1167 |
Болт М10-6gх35 Подробнее |
|
