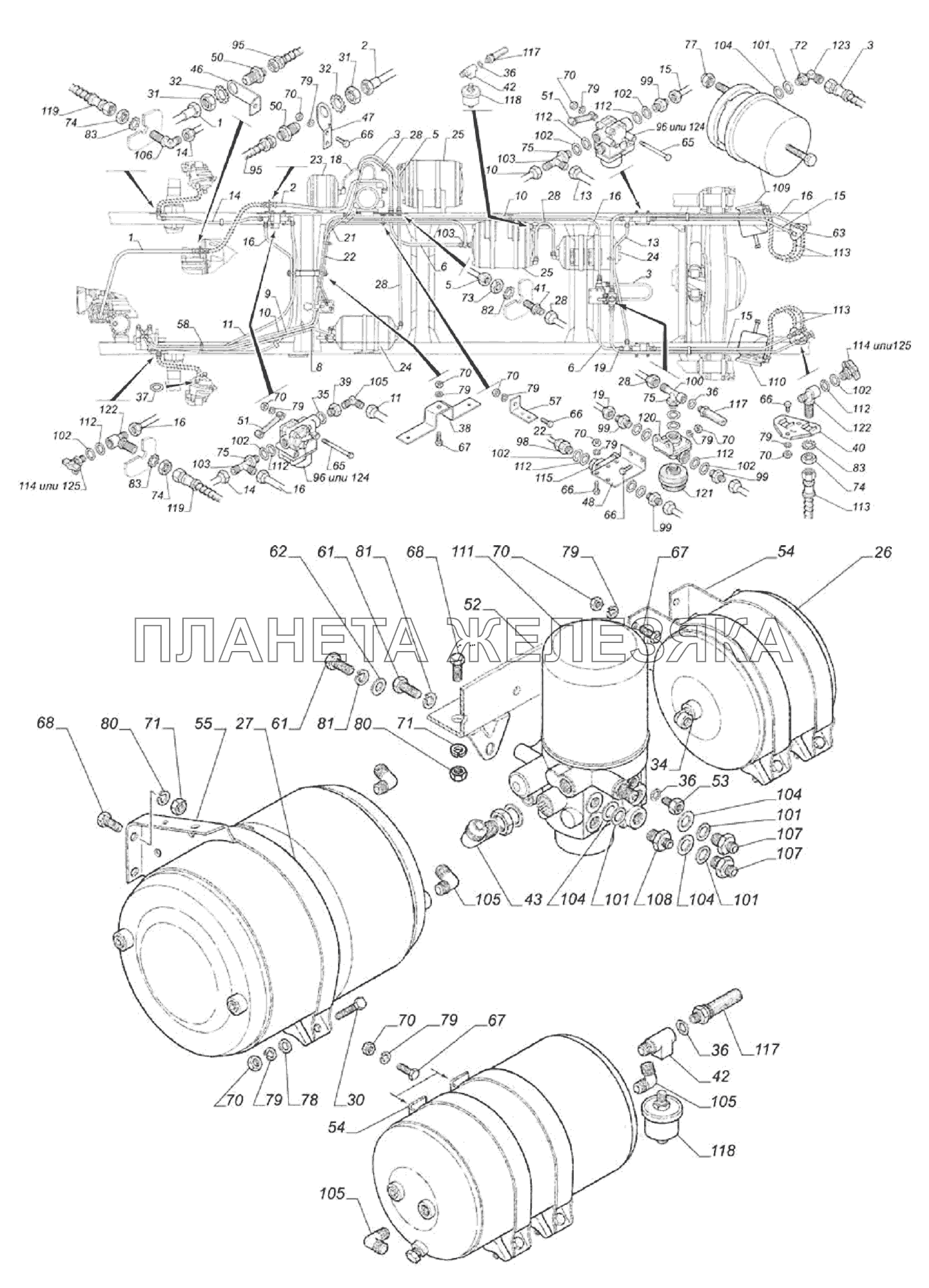

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 33104-3506196 |
Трубка от компрессора к штуцеру Подробнее |
|
| 2 | 33106-3506206 |
Трубка от штуцера к воздухоосушителю Подробнее |
|
|
| 3 | 33104-3506210 |
Трубка от воздухоосушителя к муфте Подробнее |
|
|
| 5 | 33104-3506214 |
Трубка от баллона к штуцеру Подробнее |
|
|
| 6 | 33104-3506220 |
Трубка от муфты к тройнику Подробнее |
|
|
| 8 | 33104-3506224 |
Трубка от баллона к тормозному крану Подробнее |
|
|
| 9 | 33104-3506236 |
Трубка от тройника к тормозному крану Подробнее |
|
|
| 10 | 33104-3506240 |
Трубка от тормозного крана к тройнику Подробнее |
|
|
| 11 | 33104-3506244 |
Трубка от тормозного крана к переднему модулятору Подробнее |
|
|
| 13 | 33104-3506250 |
Трубка от правого модулятора к левому модулятору Подробнее |
|
|
| 14 | 33104-3506254 |
Трубка от модулятора к переднему правому гибкому шлангу Подробнее |
|
|
| 15 | 33104-3506260 |
Трубка от заднего модулятора к гибкому шлангу Подробнее |
|
|
| 16 | 33104-3506262 |
Трубка от модулятора к переднему левому гибкому шлангу Подробнее |
|
|
| 18 | 33104-3506274 |
Трубка от воздухоосушителя к регенерационному баллону Подробнее |
|
|
| 19 | 33104-3506280 |
Трубка от клапана быстрого оттормаживания к правому гибкому шлангу Подробнее |
|
|
| 21 | 33104-3506306 |
Трубка от воздухоосушителя к крану стояночного тормоза Подробнее |
|
|
| 22 | 33104-3506310 |
Трубка от крана стояночного тормоза к двухмагистральному клапану Подробнее |
|
|
 |
23 | 3310-3513015 |
Баллон воздушный тормозов Подробнее |
|
| 24 | 66-11-3513015 |
Баллон воздушный в сборе Подробнее |
|
|
 |
25 | 4301-3513040 |
Баллон воздушный Подробнее |
|
| 26 | 3307-3513072 |
Хомут крепления вакуумного баллона в сборе Подробнее |
|
|
| 27 | 3309-3513076 |
Хомут воздушного баллона Подробнее |
|
|
| 28 | 33104-3506290 |
Трубка от двухмагистрального клапана к тройнику клапана быстрого оттормаживания Подробнее |
|
|
| 30 | 290693-П29 |
Болт М8-6gх55 Подробнее |
|
|
| 31 | 292967-П29 |
Гайка М27х1.5 Подробнее |
|
|
 |
32 | 293554-П29 |
Шайба 28 Подробнее |
|
| 34 | 298493-П |
Штуцер 1/4"-18 угловой Подробнее |
|
|
| 35 | 52-04-3505024 |
Прокладка штуцера главного цилиндра тормозов Подробнее |
|
|
| 36 | 51-3506013 |
Прокладка Подробнее |
|
|
| 37 | 46-3506032 |
Прокладка уплотнительная Подробнее |
|
|
| 38 | 33104-3506049 |
Кронштейн Подробнее |
|
|
| 39 | 4301-3506070 |
Штуцер Подробнее |
|
|
| 40 | 33104-3506103 |
Кронштейн шлангов левый Подробнее |
|
|
| 41 | 33104-3506156 |
Штуцер Подробнее |
|
|
| 42 | 33104-3506159 |
Тройник Подробнее |
|
|
| 43 | 33104-3506176 |
Угольник Подробнее |
|
|
| 46 | 33104-3506188 |
Кронштейн шланга передний Подробнее |
|
|
| 47 | 33104-3506189 |
Кронштейн шланга задний Подробнее |
|
|
| 48 | 33104-3506198 |
Кронштейн Подробнее |
|
|
 |
50 | 33104-3506354-10 |
Штуцер Подробнее |
|
| 51 | 33104-3506368 |
Пластина Подробнее |
|
|
| 52 | 33104-3511017 |
Кронштейн Подробнее |
|
|
| 53 | 3310-3511022 |
Штуцер Подробнее |
|
|
| 54 | 3307-3513070-10 |
Кронштейн крепления вакуумного баллона задний Подробнее |
|
|
| 55 | 33104-3513080 |
Кронштейн воздушного баллона Подробнее |
|
|
| 57 | 33097-3552049 |
Кронштейн Подробнее |
|
|
| 58 | 45 3114 9921 |
Поясок Подробнее |
|
|
| 61 | 45 3114 9615 |
Болт М12х1,5х30 Подробнее |
|
|
| 62 | 293370-П29 |
Шайба 12 Подробнее |
|
|
| 63 | 33104-3506105 |
Кронштейн шлангов правый Подробнее |
|
|
| 65 | 200277-П29 |
Болт М8-6gх90 Подробнее |
|
|
 |
66 | 201455-П29 |
Болт М8-6gх18 ОСТ 37.001.123-96 Подробнее |
|
 |
67 | 201458-П29 |
Болт М8-6gх25 ОСТ 37.001.123-96 Подробнее |
|
 |
68 | 201497-П29 |
Болт М10-6gх25 ОСТ 37.001.123-96 Подробнее |
|
| 70 | 250510-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 71 | 250512-П29 |
Гайка М10-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 72 | 250636-П29 |
Гайка М16х1,5-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 73 | 250638-П29 |
Гайка М18х1,5-6Н Подробнее |
|
|
 |
74 | 250640-П29 |
Гайка М20Х1,5-6Н Подробнее |
|
| 75 | 45 9553 1270 |
Гайка М22х1,5-6Н Подробнее |
|
|
| 77 | 45 9565 1314 |
Гайка М16х1,5 крепления болтов крепления поворотных кулаков с эксцентриковой шайбой к стойке и болтов крепления поворотных кулаков к стойке Подробнее |
|
|
| 78 | 252005-П29 |
Шайба 8 ОСТ 37.001.144-96 Подробнее |
|
|
| 79 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 80 | 252136-П2 |
Шайба 10 ОТ ОСТ 37.001.115-75 Подробнее |
|
|
| 81 | 252137-П2 |
Шайба 12.ОТ ОСТ 37.001.115-75 Подробнее |
|
|
| 82 | 252240-П29 |
Шайба 18 Подробнее |
|
|
| 83 | 252241-П29 |
Шайба 20 Подробнее |
|
|
 |
95 | 33104-3506228 |
Шланг Подробнее |
|
| 96 | BR9166-II40872F |
Модулятор Подробнее |
|
|
 |
98 | 853974 |
Штуцер Подробнее |
|
| 99 | 853977 |
Штуцер Подробнее |
|
|
| 100 | 861013 |
Тройник Подробнее |
|
|
 |
101 | 861023 |
Шайба Подробнее |
|
 |
102 | 861024 |
Шайба Подробнее |
|
| 103 | 861032 |
Тройник Подробнее |
|
|
| 104 | 864236 |
Кольцо уплотнительное Подробнее |
|
|
| 105 | 864823 |
Угольник ввертный Подробнее |
|
|
| 106 | 864825-01 |
Угольник фланцевый Подробнее |
|
|
| 107 | 853976 |
Штуцер Подробнее |
|
|
| 108 | 864896 |
Датчик давления воздуха 3902.3829 Подробнее |
|
|
| 109 | BS 9251 |
Камера тормозная тип 14/16 задняя левая Подробнее |
|
|
| 110 | BS 9252 |
Камера тормозная тип 14/16 задняя правая Подробнее |
|
|
 |
111 | ZB4400 |
Модуль подготовки воздуха (воздухоосушитель) Подробнее |
|
| 112 | 740.1003439 |
Кольцо уплотнительное Подробнее |
|
|
| 113 | 33104.3506025 |
Шланг гибкий тормозов задний Подробнее |
|
|
| 114 | 100-3515310-01 |
Клапан контрольного вывода Подробнее |
|
|
 |
115 | 100-3562010 |
Клапан двухмагистральный Подробнее |
|
| 117 | 6072.3829.000 |
Датчик аварийного давления воздуха 6072.3829 Подробнее |
|
|
 |
118 | 3902.3829010 |
Датчик давления масла 3902.3829 Подробнее |
|
| 119 | 33104.3506025-10 |
Шланг гибкий тормозов передний Подробнее |
|
|
 |
120 | 100-3518110 |
Клапан быстрого оттормаживания Подробнее |
|
| 121 | 3310.3511210 |
Шумоглушитель Подробнее |
|
|
| 122 | 5320-3506091-01 |
Тройник Подробнее |
|
|
 |
123 | 861030 |
Угольник Подробнее |
|
| 124 | АДЮИ.453643.002-02 |
Модулятор Подробнее |
|
|
 |
125 | 100-3515310 |
Клапан контрольного вывода в сборе Подробнее |
|
| 125 | 100-3515310-01 |
Клапан контрольного вывода Подробнее |
|
