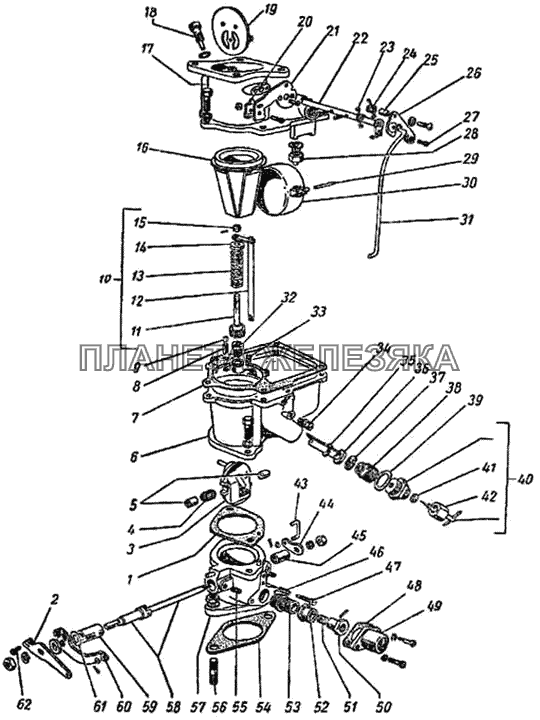

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 250513-П8 |
Гайка М10х1-6Н Подробнее |
|
||
| 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее |
|
||
| 280084-П2 |
Штуцер 1/4"х18 угловой Подробнее |
|
||
| 43-75 |
Винт крепления крышки Подробнее |
|
||
| К22-1107134 |
Штифт цилиндрический Подробнее |
|
||
| К22Г-1107000 |
Карбюратор в сборе Подробнее |
|
||
| К43-40 |
Шпилька крепления пружины Подробнее |
|
||
| Н00107 |
Винт крепления верхнего корпуса к поплавковой камере Подробнее |
|
||
| Н00109 |
Винт М5х0,8х18 крепления рычага привода воздушной заслонки Подробнее |
|
||
| Н00201 |
Винт М3х0,5х8 Подробнее |
|
||
| Н00202 |
Винт М4х0,7х8 Подробнее |
|
||
| Н00413 |
Винт М4х0,7х12 крепления зажима Подробнее |
|
||
| Н00508 |
Болт М8х1,25х28 крепления смесительной камеры к поплавковой Подробнее |
|
||
| Н00804 |
Гайка 1М8х1 крепления рычага Подробнее |
|
||
| Н00807 |
Гайка М5х0,8 крепления рычага привода ускорительного насоса Подробнее |
|
||
| Н00902 |
Шайба 5,4 пружинная Подробнее |
|
||
| Н00902 |
Шайба 5,4 пружинная Подробнее |
|
||
| Н00903 |
Шайба 6,5 пружинная Подробнее |
|
||
| Н00904 |
Шайба 8,5 пружинная Подробнее |
|
||
| Н01017 |
Шайба 5,1 плоская Подробнее |
|
||
| Н01019 |
Шайба стальная диаметром 3,1 мм Подробнее |
|
||
| Н01059 |
Шайба диаметром 8 мм Подробнее |
|
||
| Н01106 |
Шплинт 1х10 Подробнее |
|
||
| Н01701 |
Шайба 6,1 фибровая Подробнее |
|
||
| Н01716 |
Шайба 8,1 фибровая Подробнее |
|
||
| Н01742 |
Шайба диаметром 10,2 мм фибровая Подробнее |
|
||
| 1 | К22-1107086А |
Прокладка Подробнее |
|
|
| 2 | К22Г-1107551 |
Рычаг дроссельной заслонки Подробнее |
|
|
| 3 | К22Г-1107530 |
Заслонка дроссельная в сборе Подробнее |
|
|
| 4 | К43-63 |
Игла подшипника дроссельной заслонки Подробнее |
|
|
| 5 | К22Г-1107518 |
Втулка дроссельной заслонки Подробнее |
|
|
| 6 | К22-1107420 |
Корпус поплавковой камеры карбюратора с заглушками в сборе Подробнее |
|
|
| 7 | К22-1107085-А |
Прокладка корпуса карбюратора Подробнее |
|
|
| 8 | К49-1107331 |
Клапан нагнетательный ускорительного насоса Подробнее |
|
|
| 9 | К49-1107412 |
Замок клапана ускорительного насоса Подробнее |
|
|
| 10 | К22-1107120 |
Ускорительный насос в сборе Подробнее |
|
|
| 11 | К22-1107130 |
Поршень со штоком ускорительного насоса в сборе Подробнее |
|
|
| 12 | К22-1107050 |
Тяга ускорительного насоса с соединительной планкой в сборе Подробнее |
|
|
| 13 | Н07102 |
Пружина ускорительного насоса Подробнее |
|
|
| 14 | К22-1107124 |
Шайба фасонная ускорительного насоса Подробнее |
|
|
| 15 | К23-27 |
Гайка крепления штока Подробнее |
|
|
| 16 | К22-1107030 |
Диффузор в сборе Подробнее |
|
|
| 17 | К22-1107300 |
Корпус карбюратора верхний в сборе Подробнее |
|
|
| 18 | К221107160 |
Распылитель ускорительного насоса Подробнее |
|
|
| 19 | К22-1107230 |
Заслонка воздушная в сборе Подробнее |
|
|
| 20 | К23-55 |
Зажим кронштейна тяги воздушной заслонки Подробнее |
|
|
| 21 | К23-54 |
Кронштейн тяги воздушной заслонки Подробнее |
|
|
| 22 | К22Г-1107240 |
Ось воздушной заслонки в сборе Подробнее |
|
|
| 23 | К23-51Б |
Пружина оси воздушной заслонки Подробнее |
|
|
| 24 | К23-58Б |
Пружина рычага привода воздушной заслонки Подробнее |
|
|
| 25 | К23-70 |
Втулка пружины рычага привода воздушной заслонки Подробнее |
|
|
| 26 | К22Г-1107250 |
Рычаг привода воздушной заслонки в сборе Подробнее |
|
|
| 27 | Н00113 |
Винт М4х0,7х8 Подробнее |
|
|
| 28 | К22-1107330 |
Клапан подачи топлива в сборе Подробнее |
|
|
| 29 | К14-42Н |
Ось петли поплавка Подробнее |
|
|
| 30 | К22-1107600А |
Поплавок в сборе Подробнее |
|
|
| 31 | К22Г-1107047 |
Тяга привода рычага минимального газа Подробнее |
|
|
| 32 | К22-1107450 |
Клапан экономайзера в сборе Подробнее |
|
|
| 33 | К22-1107440 |
Клапан обратный ускорительного насоса в сборе Подробнее |
|
|
| 34 | К22Г-1107409 |
Жиклер холостого хода Подробнее |
|
|
| 35 | К49-1107088-А |
Прокладка распылителя Подробнее |
|
|
| 36 | К22-1107028 |
Распылитель главного жиклера Подробнее |
|
|
| 37 | К49-1107087 |
Прокладка блока жиклеров Подробнее |
|
|
| 38 | К22Г-1107027 |
Блок жиклеров Подробнее |
|
|
| 39 | Н01747 |
Шайба 18,2 фибровая Подробнее |
|
|
| 40 | К49-1107150 |
Игла регулировочная в сборе Подробнее |
|
|
| 41 | К49-1107153 |
Сальник регулировочной иглы Подробнее |
|
|
| 42 | К49-1107154 |
Гайка сальника Подробнее |
|
|
| 43 | К22Г-1107546 |
Серьга привода ускорительного насоса Подробнее |
|
|
| 44 | К22Г-1107048 |
Рычаг привода ускорительного насоса Подробнее |
|
|
| 45 | К22Г-1107516 |
Втулка оси дроссельной заслонки задняя Подробнее |
|
|
| 46 | К49-1107802 |
Пружина регулировочного винта холостого хода Подробнее |
|
|
| 47 | К22Г-1107503 |
Винт холостого хода регулировочный Подробнее |
|
|
| 48 | К43-57 |
Прокладка крышки ограничителя оборотов Подробнее |
|
|
| 49 | К43-28 |
Крышка ограничителя оборотов Подробнее |
|
|
| 50 | К43-26 |
Муфта ограничителя оборотов Подробнее |
|
|
| 51 | К22Г-1107519 |
Пружина ограничителя оборотов Подробнее |
|
|
| 52 | К43-29 |
Гайка ограничителя оборотов Подробнее |
|
|
| 53 | К49А-1117501 |
Втулка ограничителя оборотов Подробнее |
|
|
| 54 | 51-1107015 |
Прокладка между карбюратором и всасывающей трубой Подробнее |
|
|
| 55 | К43-47 |
Винт втулки оси заслонки стопорный Подробнее |
|
|
| 56 | 291790-П |
Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора Подробнее |
|
|
| 57 | К22Г-1107507 |
Корпус смесительной камеры карбюратора Подробнее |
|
|
| 58 | К22Г-1107540 |
Ось дроссельной заслонки с муфтой в сборе Подробнее |
|
|
| 59 | К22Г-1107517 |
Втулка оси дроссельной заслонки передняя Подробнее |
|
|
| 60 | К22Г-1107552 |
Рычаг привода Подробнее |
|
|
| 61 | К22Г-1107554-Б |
Регулировочная шайба Подробнее |
|
|
| 62 | М6-3728213 |
Винт М5х0,8х18 Подробнее |
|
