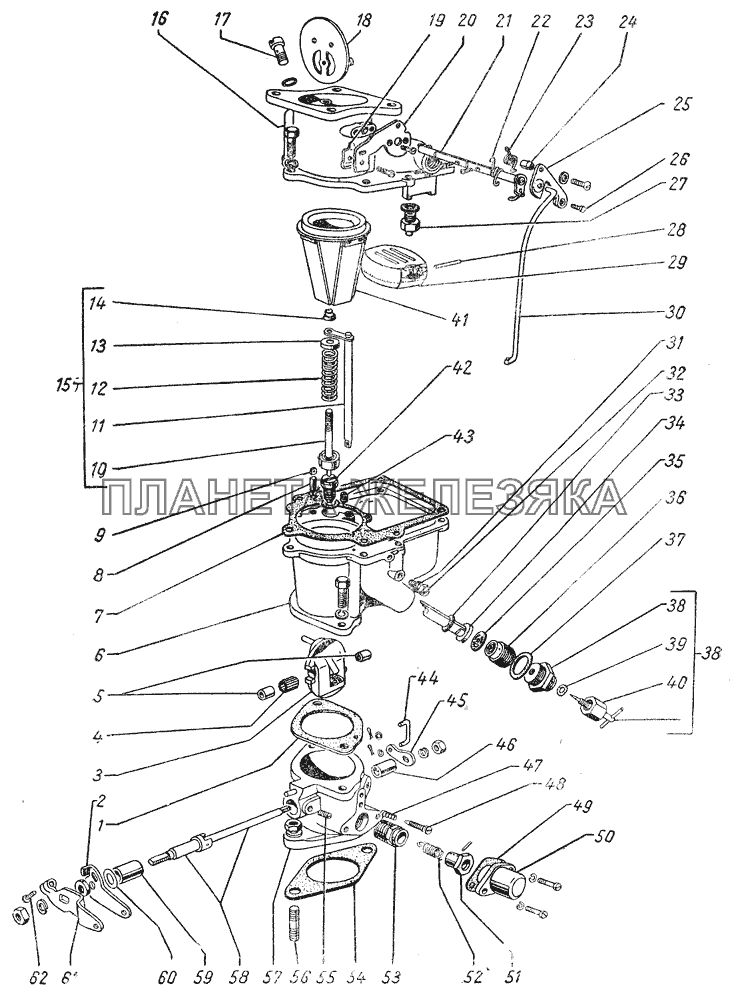

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 250513-П8 |
Гайка М10х1-6Н Подробнее |
|
||
| 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее |
|
||
| 280084-П2 |
Штуцер 1/4"х18 угловой Подробнее |
|
||
| 51-1107010-А1 |
Карбюратор в сборе (К22Г-1107010) Подробнее |
|
||
| 900107-1 |
Винт М6х18 крепления верхнего корпуса к поплавковой камере карбюратора Подробнее |
|
||
| 900109-1 |
Винт М5х18 крепления рычага привода воздушной заслонки Подробнее |
|
||
| 900110-1 |
Винт М3х6 крепления воздушной заслонки Подробнее |
|
||
| 900202-1 |
Винт М4х8 крепления кронштейна тяги воздушной заслонки Подробнее |
|
||
| 900413-1 |
Винт Подробнее |
|
||
| 900504-2 |
Болт М8х25 крепления смесительной камеры Подробнее |
|
||
| 900508-2 |
Болт М8х21 крепления смесительной камеры Подробнее |
|
||
| 900702-1 |
Винт крепления крышки Подробнее |
|
||
| 900804-0 |
Гайка М8х1-6Н Подробнее |
|
||
| 900807-0 |
Гайка М5 крепления рычага привода ускорительного насоса Подробнее |
|
||
| 900902-0 |
Шайба 5 Подробнее |
|
||
| 900902-0 |
Шайба 5 Подробнее |
|
||
| 900903-0 |
Шайба 6 Подробнее |
|
||
| 900904-0 |
Шайба пружинная 8Н65Г (ГОСТ 6402-70) Подробнее |
|
||
| 900904-0 |
Шайба пружинная 8Н65Г (ГОСТ 6402-70) Подробнее |
|
||
| 900906-0 |
Шайба 3 Подробнее |
|
||
| 901017-0 |
Шайба 5,2х1 Подробнее |
|
||
| 901019-0 |
Шайба 3 Подробнее |
|
||
| 901106-0 |
Шплинт Подробнее |
|
||
| 901701-0 |
Шайба 6 фибровая Подробнее |
|
||
| 901707-0 |
Шайба диаметром 10 фибровая Подробнее |
|
||
| 901716-0 |
Шайба диаметром 8 фибровая Подробнее |
|
||
| К22Г-1107555 |
Регулировочная шайба Подробнее |
|
||
| К43-40 |
Шпилька крепления пружины Подробнее |
|
||
| 1 | К22-1107086-А |
Прокладка между корпусом карбюратора и корпусом смесительной камеры Подробнее |
|
|
| 2 | К22Г-1107552-Б |
Рычаг привода Подробнее |
|
|
| 3 | К22Г-1107530 |
Заслонка дроссельная в сборе Подробнее |
|
|
| 4 | К43-63 |
Игла подшипника дроссельной заслонки Подробнее |
|
|
| 5 | К22Г-1107518 |
Втулка дроссельной заслонки Подробнее |
|
|
| 6 | К22-1107420 |
Корпус поплавковой камеры карбюратора с заглушками в сборе Подробнее |
|
|
| 7 | К22-1107085-А |
Прокладка корпуса карбюратора Подробнее |
|
|
| 8 | К49-1107331 |
Клапан нагнетательный ускорительного насоса Подробнее |
|
|
| 9 | К49-1107412 |
Замок клапана ускорительного насоса Подробнее |
|
|
| 10 | К22-1107130 |
Поршень со штоком ускорительного насоса в сборе Подробнее |
|
|
| 11 | К22-1107050 |
Тяга ускорительного насоса с соединительной планкой в сборе Подробнее |
|
|
| 12 | 907102-0 |
Пружина ускорительного насоса Подробнее |
|
|
| 13 | К22-1107124 |
Шайба фасонная ускорительного насоса Подробнее |
|
|
| 14 | К22-1107121 |
Гайка крепления штока Подробнее |
|
|
| 15 | К22-1107120 |
Ускорительный насос в сборе Подробнее |
|
|
| 16 | К22Г-1107300 |
Корпус карбюратора верхний в сборе Подробнее |
|
|
| 17 | К49-1107305 |
Распылитель ускорительного насоса в сборе Подробнее |
|
|
| 18 | К22-1107230 |
Заслонка воздушная в сборе Подробнее |
|
|
| 19 | К23-55 |
Зажим кронштейна тяги воздушной заслонки Подробнее |
|
|
| 20 | К23-54 |
Кронштейн тяги воздушной заслонки Подробнее |
|
|
| 21 | К22Г-1107240-А |
Ось воздушной заслонки в сборе Подробнее |
|
|
| 22 | К23-51Б |
Пружина оси воздушной заслонки Подробнее |
|
|
| 23 | К23-58 |
Пружина рычага привода воздушной заслонки Подробнее |
|
|
| 24 | К23-70 |
Втулка пружины рычага привода воздушной заслонки Подробнее |
|
|
| 25 | К22Г-1107250 |
Рычаг привода воздушной заслонки в сборе Подробнее |
|
|
| 26 | 900113-1 |
Винт М4 х8 крепления яги управления воздушной заслонкой к рычагу Подробнее |
|
|
| 27 | К22-1107330 |
Клапан подачи топлива в сборе Подробнее |
|
|
| 28 | К14-1107211 |
Ось петли поплавка Подробнее |
|
|
| 29 | К22-1107600 |
Поплавок с петлей в сборе Подробнее |
|
|
| 30 | К22Г-1107047 |
Тяга привода рычага минимального газа Подробнее |
|
|
| 31 | 901716-0 |
Шайба диаметром 8 фибровая Подробнее |
|
|
| 32 | К49-1107409-1 |
Жиклер холостого хода Подробнее |
|
|
| 33 | 901717-0 |
Прокладка распылителя Подробнее |
|
|
| 34 | К22-1107028 |
Распылитель главного жиклера Подробнее |
|
|
| 35 | К49-1107087 |
Прокладка блока жиклеров Подробнее |
|
|
| 36 | 906586-0 |
Блок жиклеров Подробнее |
|
|
| 37 | 901747-0 |
Шайба диаметром 18 фибровая Подробнее |
|
|
| 38 | К49-1107150-А |
Игла регулировочная в сборе Подробнее |
|
|
| 39 | К49-1107153 |
Сальник регулировочной иглы Подробнее |
|
|
| 40 | К49-1107154 |
Гайка сальника Подробнее |
|
|
| 41 | К22-1107030-А |
Диффузор в сборе Подробнее |
|
|
| 42 | К22-1107450 |
Клапан экономайзера в сборе Подробнее |
|
|
| 43 | К22Е-1107440 |
Клапан обратный ускорительного насоса в сборе Подробнее |
|
|
| 44 | К22Г-1107046 |
Серьга привода ускорительного насоса Подробнее |
|
|
| 45 | К22Г-1107048 |
Рычаг привода ускорительного насоса Подробнее |
|
|
| 46 | К22Г-1107516 |
Втулка оси дроссельной заслонки задняя Подробнее |
|
|
| 47 | 907103-0 |
Пружина регулировочного винта холостого хода Подробнее |
|
|
| 48 | К23-59 |
Винт регулировочный холостого хода Подробнее |
|
|
| 49 | К43-57 |
Прокладка крышки ограничителя оборотов Подробнее |
|
|
| 50 | К43-28 |
Крышка ограничителя оборотов Подробнее |
|
|
| 51 | К43-26 |
Муфта ограничителя оборотов Подробнее |
|
|
| 52 | К22Г-1107519 |
Пружина ограничителя оборотов Подробнее |
|
|
| 53 | К49А-1107501 |
Втулка ограничителя оборотов Подробнее |
|
|
| 54 | 51-1107015 |
Прокладка между карбюратором и всасывающей трубой Подробнее |
|
|
| 55 | К43-47А |
Винт стопорный Подробнее |
|
|
| 56 | 291790-П |
Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора Подробнее |
|
|
| 57 | К22Г-1107507-Б |
Корпус смесительной камеры карбюратора Подробнее |
|
|
| 58 | К22Г-1107540-Б |
Ось дроссельной заслонки с муфтой в сборе Подробнее |
|
|
| 59 | К22Г-1107517-Б |
Втулка оси дроссельной заслонки передняя Подробнее |
|
|
| 60 | К22Г-1007554 |
Шайба регулировочная Подробнее |
|
|
| 61 | К22Г-1107551-Б |
Рычаг дроссельной заслонки Подробнее |
|
|
| 62 | 900512-4 |
Болт М5х25 упорный рычага дроссельной заслонки Подробнее |
|
