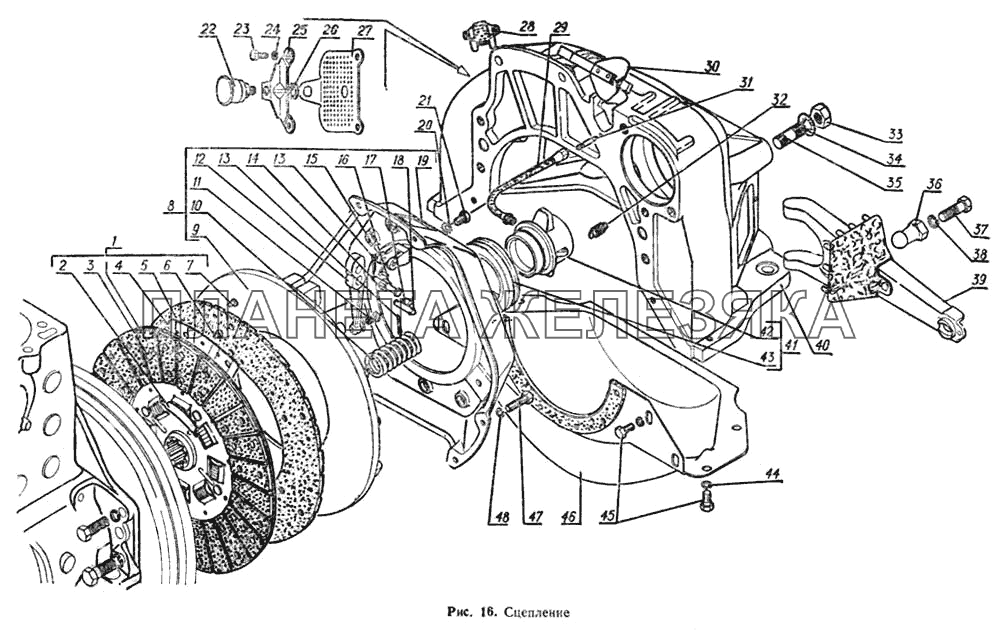

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 52-1601130-А |
Диск сцепления ведомый в сборе Подробнее |
|
|
| 2 | 11-7587 |
Грузик балансировочный диска сцепления толщиной 0,9 мм Подробнее |
|
|
| 2 | 11-7588 |
Грузик балансировочный диска сцепления толщиной 1,2 мм Подробнее |
|
|
| 2 | 11-7589 |
Грузик балансировочный диска сцепления толщиной 1,5 мм Подробнее |
|
|
| 3 | 293913-П |
Заклепка 4х7 Подробнее |
|
|
| 4 | 52-1601135 |
Пластина пружинная фрикционной накладки ведомого диска сцепления Подробнее |
|
|
| 5 | 52-1601138 |
Накладка фрикционная диска сцепления Подробнее |
|
|
| 6 | 253863-П |
Заклепка 4х5 Подробнее |
|
|
| 7 | 293907-П |
Заклепка 4х6 Подробнее |
|
|
| 8 | 52-1601090-02 |
Диск сцепления нажимной с кожухом в сборе Подробнее |
|
|
| 9 | 52-1601093-А |
Диск сцепления нажимной Подробнее |
|
|
| 10 | 53А-1601115 |
Пружина Подробнее |
|
|
| 11 | 11-7575 |
Винт регулировочный оттяжного рычага нажимного диска сцепления Подробнее |
|
|
| 12 | 52-1601095 |
Рычаг оттяжной нажимного диска сцепления Подробнее |
|
|
 |
13 | 258024-П29 |
Шплинт 2,5х16 ОСТ 37.001.171-93 Подробнее |
|
| 14 | 11-7565 |
Палец игольчатого подшипника оттяжного рычага Подробнее |
|
|
| 15 | 20-1601108 |
Вилка опорная оттяжного рычага нажимного диска сцепления Подробнее |
|
|
| 16 | 1,6Х8,8 III ГОСТ 6870—72 |
Ролик игольчатый подшипника оттяжного рычага (11-7569) Подробнее |
|
|
| 17 | П-7583 |
Ролик опорной вилки оттяжного рычага БVI 5,5х9 НР ТУ 37.006.075-76 Подробнее |
|
|
| 18 | 11-7586 |
Палец опорной вилки оттяжного рычага нажимного диска сцепления Подробнее |
|
|
| 19 | 52-1601125 |
Кожух сцепления Подробнее |
|
|
| 20 | 252235-П29 |
Шайба 8 Подробнее |
|
|
| 21 | 290634-П29 |
Болт М8х1х14 опорной вилки оттяжного рычага Подробнее |
|
|
| 22 | 51-1601250 |
Масленка в сборе Подробнее |
|
|
| 23 | 201416-П8 |
Болт М6-6gх12 Подробнее |
|
|
| 25 | 11-7546 |
Кронштейн масленки Подробнее |
|
|
| 27 | 51-1601028 |
Сетка бокового люка картера сцепления в сборе Подробнее |
|
|
| 28 | 51-1601025-А |
Сетка вентиляционных окон картера сцепления Подробнее |
|
|
| 29 | 11-7557-А2 |
Гибкий шланг смазки подшипников Подробнее |
|
|
| 30 | 51-1601034-А |
Крышка люка установки зажигания в сборе Подробнее |
|
|
| 31 | 295346-П8 |
Штифт 4х28,5 Подробнее |
|
|
 |
32 | 11-7562 |
Пружина оттяжная муфты подшипника выключения сцепления Подробнее |
|
| 33 | 250551-П8 |
Гайка М14х1,5 Подробнее |
|
|
| 34 | 252154-П2 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
|
| 34 | 252178-П8 |
Шайба 14 пружинная Подробнее |
|
|
| 35 | 216298-П2 |
Шпилька М14х1,5-4hх32 Подробнее |
|
|
 |
36 | 11-7576 |
Опора шаровая вилки подшипника выключения сцепления Подробнее |
|
| 36 | 252176-П8 |
Шайба 10 пружинная Подробнее |
|
|
| 37 | 201521-П8 |
Болт М10х1-6gх32 Подробнее |
|
|
| 38 | 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее |
|
|
| 39 | 51-1601200 |
Вилка подшипника выключения сцепления в сборе Подробнее |
|
|
| 40 | 51-1601015-Z |
Картер сцепления (верхняя часть) Подробнее |
|
|
| 41 | 11-7502 |
Подшипник с муфтой выключения сцепления в сборе Подробнее |
|
|
 |
42 | 11-7561-А2 |
Муфта подшипника выключения сцепления Подробнее |
|
 |
43 | 588911 |
Подшипник в сборе (М-7580) Подробнее |
|
| 44 | 252155-П2 |
Шайба 8Л ОСТ 37.001.115-75 Подробнее |
|
|
| 45 | 201238-П8 |
Болт М8-4hх14 Подробнее |
|
|
| 46 | 11-7503-01 |
Картер сцепления (нижняя часть) в сборе Подробнее |
|
|
| 47 | 290656-П2 |
Болт М8х1,25х30 Подробнее |
|
|
| 48 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
