| ← Бензиновый бак | Бензиновый отстойник → |

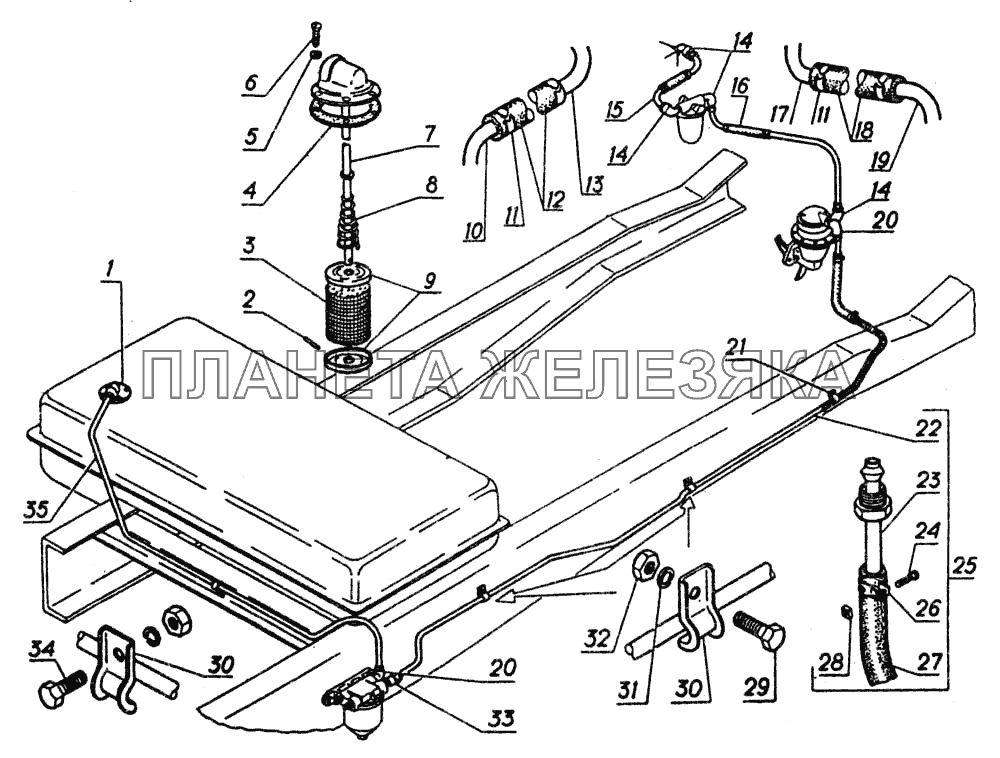

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 51А-1105010 |
Отстойник топливный в сборе Подробнее |
|
||
| 1 | 53А-1104012 |
Трубка приемная с фильтром в сборе Подробнее |
|
|
| 2 | 258726-П29 |
Штифт 4Х22 Подробнее |
|
|
| 3 | 21-1104027 |
Фильтр приемной трубки бензинопровода в сборе Подробнее |
|
|
 |
4 | 12-1104022 |
Прокладка датчика и фланца Подробнее |
|
| 5 | 293196-П |
Шайба 5,5 ГОСТ 11371-78 Подробнее |
|
|
| 6 | 224598-П29 |
Винт М5-6gх12 ОСТ 37.001.130-81 Подробнее |
|
|
| 7 | 53А-1104016 |
Трубка приемная с фланцем в сборе Подробнее |
|
|
| 8 | 66-1104033 |
Пружина Подробнее |
|
|
| 9 | 66-1104040 |
Фланец фильтра Подробнее |
|
|
| 10 | 66-71-1104136-10 |
Трубка в сборе Подробнее |
|
|
| 11 | 66-71-1104108 |
Кольцо обжимное Подробнее |
|
|
| 11 | 66-71-1104108 |
Кольцо обжимное Подробнее |
|
|
| 12 | 51-1104102-50 |
Шланг Подробнее |
|
|
| 13 | 53А-1104138 |
Трубка бензинопровода от фильтра к шлангу и от шланга к карбюратору Подробнее |
|
|
| 14 | 298348-П29 |
Штуцер КГ 1/4" Подробнее |
|
|
| 14 | 298348-П29 |
Штуцер КГ 1/4" Подробнее |
|
|
| 15 | 53-1104128-10 |
Трубка топливопровода от фильтра к карбюратору в сборе Подробнее |
|
|
| 16 | 53-1104126-10 |
Трубка бензопровода от бензонасоса к фильтру со шлангом в сборе Подробнее |
|
|
| 17 | 53А-1104138 |
Трубка бензинопровода от фильтра к шлангу и от шланга к карбюратору Подробнее |
|
|
| 18 | 53-1015428-10 |
Шланг резиновый Подробнее |
|
|
| 19 | 53-1104132-10 |
Трубка бензопровода от бензонасоса к шлангу Подробнее |
|
|
| 20 | 298349-П21 |
Штуцер КГ 1/4" Подробнее |
|
|
| 21 | 66-1104147 |
Скоба Подробнее |
|
|
| 22 | 53А-1104085 |
Трубка от отстойника к насосу в сборе Подробнее |
|
|
| 23 | 66-71-1104065 |
Трубка масляного радиатора выходная с упорной гайкой в сборе Подробнее |
|
|
 |
24 | 222476-П29 |
Винт М4-6gх20 ОСТ 37.001.128-96 Подробнее |
|
| 25 | 53А-1104064-01 |
Трубка от отстойника к насосу со шлангом в сборе Подробнее |
|
|
| 26 | 297404-П29 |
Хомут 16 Подробнее |
|
|
| 27 | 66-1104102 |
Шланг гибкий Подробнее |
|
|
| 28 | 251082-П29 |
Гайка М4-6Н ОСТ 37.001.112-91 Подробнее |
|
|
 |
29 | 201457-П29 |
Болт М8-6gх22 ОСТ 37.001.123-96 Подробнее |
|
|
|
29 | 201457-П29 |
Болт М8-6gх22 ОСТ 37.001.123-96 Подробнее |
|
| 30 | 66-1104145 |
Скоба крепления трубки Подробнее |
|
|
| 30 | 66-1104145 |
Скоба крепления трубки Подробнее |
|
|
| 31 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 31 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 31 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
|
| 32 | 250510-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 32 | 250510-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 32 | 250510-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 33 | 298341-П29 |
Штуцер Подробнее |
|
|
 |
34 | 201455-П29 |
Болт М8-6gх18 ОСТ 37.001.123-96 Подробнее |
|
| 35 | 53А-1104070-01 |
Трубка от бензинового бака к отстойнику в сборе Подробнее |
|
