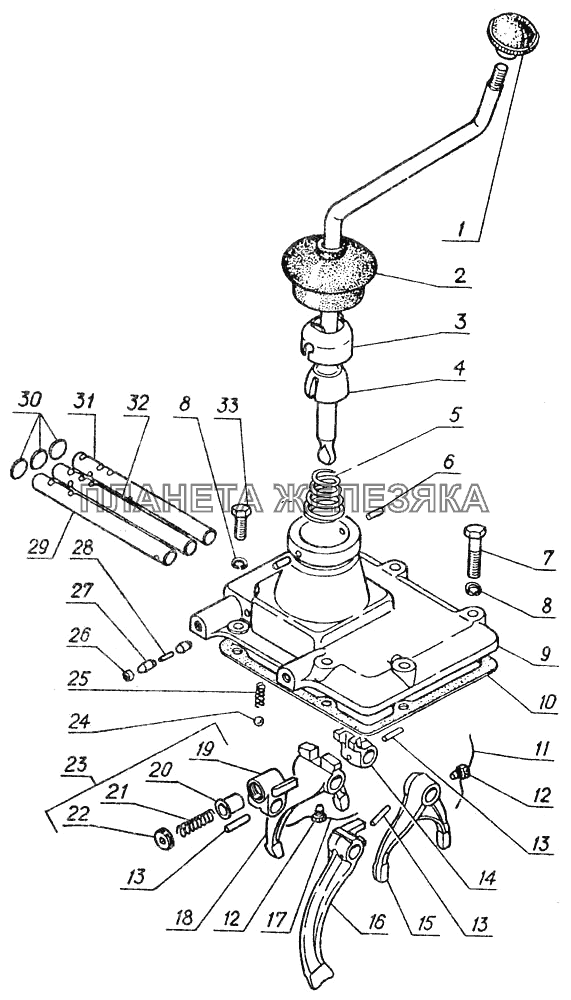

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 53А-1702010-04 |
Верхняя крышка коробки передач в сборе Подробнее |
|
||
| 1 | 51-1703088 |
Рукоятка в сборе Подробнее |
|
|
| 2 | 53А-1702128-01 |
Колпак защитный верхней крышки Подробнее |
|
|
| 3 | 53А-1702126 |
Колпак верхней крышки коробки передач Подробнее |
|
|
| 4 | 53А-1702120 |
Рычаг переключения передач Подробнее |
|
|
| 5 | 53А-1702122 |
Пружина рычага переключения передач Подробнее |
|
|
| 6 | 295023-П |
Штифт 6х20 Подробнее |
|
|
| 7 | 201505-П8 |
Болт М10-6gх45 Подробнее |
|
|
| 8 | 252136-П2 |
Шайба 10 ОТ ОСТ 37.001.115-75 Подробнее |
|
|
| 9 | 53А-1702015-02 |
Верхняя крышка коробки передач Подробнее |
|
|
 |
10 | 52-1702016 |
Прокладка верхней крышки коробки передач Подробнее |
|
| 11 | 258252-П |
Шплинт 1,2х150 ОСТ 37.001.172-92 Подробнее |
|
|
| 12 | 290766-П |
Винт М10х1-6hх17,5 Подробнее |
|
|
 |
13 | 258948-П |
Штифт 5х25 ОСТ 37.001.116-75 Подробнее |
|
| 14 | 52-1702025-01 |
Головка штока переключения первой и второй передач Подробнее |
|
|
| 15 | 53-1702024-02 |
Вилка переключения первой и второй передач Подробнее |
|
|
| 16 | 52-1702092-01 |
Вилка выключения заднего хода коробки передач Подробнее |
|
|
| 17 | 258353-П |
Шплинт-проволока d 1,2х175 стопорного винта вилки переключения 3-й и 4-й передач Подробнее |
|
|
| 18 | 53-1702027-22 |
Вилка переключения третьей к четвертой передач Подробнее |
|
|
| 19 | 52-1702095-01 |
Головка штока заднего хода коробки передач Подробнее |
|
|
| 20 | 52-1702097 |
Предохранитель включений первой и второй передач и заднего хода Подробнее |
|
|
| 21 | 52-1702098 |
Пружина предохранителя включения заднего хода коробки передач Подробнее |
|
|
| 22 | 52-1702099 |
Стопор пружины Подробнее |
|
|
| 23 | 52-1702094 |
Головка включения заднего хода коробки передач в сборе Подробнее |
|
|
| 24 | БУ1 9,525 мм П ГОСТ 3722-60 | Шарик d 9 фиксатора механизма переключения передач (263014-П) |
|
|
| 25 | ААА-7234 | Пружина стопорного шарика механизма переключения передач |
|
|
| 26 | 52-1702089-01 |
Заглушка отверстия плунжеров штока переключения Подробнее |
|
|
| 27 | 52-1702080 |
Плунжер стопорный штоков переключения передач Подробнее |
|
|
| 28 | 52-1702075 |
Палец штока переключения третьей и четвертой передач стопорный Подробнее |
|
|
| 29 | 52-1702042-Б |
Шток переключения заднего хода Подробнее |
|
|
 |
30 | 260307-П |
Заглушка 20 Подробнее |
|
| 31 | 53-1702060-10 |
Шток переключения первой и второй передач Подробнее |
|
|
| 32 | 53-1702041 |
Шток переключения третьей и четвертой передач Подробнее |
|
|
| 33 | 201497-П8 |
Болт М10х25 Подробнее |
|
