| ← Разгрузочный цилиндр компрессора и регулятор давления | Блок лебедки → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 250510-П8 |
Гайка М8х1,25 Подробнее |
|
||
| 250510-П8 |
Гайка М8х1,25 Подробнее |
|
||
| 250510-П8 |
Гайка М8х1,25 Подробнее |
|
||
| 250512-П29 |
Гайка М10-6Н ОСТ 37.001.124-93 Подробнее |
|
||
| 250512-П8 |
Гайка М10-6Н Подробнее |
|
||
| 250513-П8 |
Гайка М10х1-6Н Подробнее |
|
||
| 250513-П8 |
Гайка М10х1-6Н Подробнее |
|
||
| 250515-П8 |
Гайка М12х1,25 Подробнее |
|
||
| 250559-П8 |
Гайка М14х1,5 Подробнее |
|
||
| 250559-П8 |
Гайка М14х1,5 Подробнее |
|
||
| 250559-П8 |
Гайка М14х1,5 Подробнее |
|
||
| 252038-П8 |
Шайба 8 плоская Подробнее |
|
||
| 252038-П8 |
Шайба 8 плоская Подробнее |
|
||
| 252134-П2 |
Шайба 6Т ОСТ 37.001.115-75 Подробнее |
|
||
| 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
||
| 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее |
|
||
| 252136-П2 |
Шайба 10 ОТ ОСТ 37.001.115-75 Подробнее |
|
||
| 252136-П2 |
Шайба 10 ОТ ОСТ 37.001.115-75 Подробнее |
|
||
| 252136-П2 |
Шайба 10 ОТ ОСТ 37.001.115-75 Подробнее |
|
||
| 252136-П29 |
Шайба 10Т Подробнее |
|
||
| 252137-П2 |
Шайба 12.ОТ ОСТ 37.001.115-75 Подробнее |
|
||
| 252138-П2 |
Шайба 14.ОТ ОСТ 37.001.115-75 Подробнее |
|
||
| 252138-П2 |
Шайба 14.ОТ ОСТ 37.001.115-75 Подробнее |
|
||
| 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее |
|
||
| 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее |
|
||
| 255071-П8 |
Заклепка 4х16 крепления фрикционной накладки к тормозной колодке Подробнее |
|
||
| 258013-П |
Шплинт 2х15 Подробнее |
|
||
| 258038-П8 |
Шплинт 2,7х15 Подробнее |
|
||
| 258052-П |
Шплинт 3,6х20 Подробнее |
|
||
| 258227-П |
Шплинт 0,8х225 Подробнее |
|
||
| 258978-П |
Штифт 8х40 буксирного крюка Подробнее |
|
||
| 264020-П8 |
Пресс-масленка К 1/8" Подробнее |
|
||
| 264072-П8 |
Пресс-масленка М6х1 коническая Подробнее |
|
||
| 293280-П8 |
Шайба 9 Подробнее |
|
||
| 293300-П29 |
Шайба 10,5 Подробнее |
|
||
| 293911-П |
Заклепка 4х7 крепления фрикционной накладки к ленте Подробнее |
|
||
| 40-4502145-А |
Кардан промежуточный в сборе Подробнее |
|
||
| 49-4504010 |
Трос, муфта и крюк лебедки в сборе Подробнее |
|
||
 |
51-2401034-А3 |
Сальник червяка редуктора лебедки в сборе Подробнее |
||
| 51-2902504-А |
Втулка вертикального ролика троса лебедки Подробнее |
|
||
| 51-2902504-А |
Втулка вертикального ролика троса лебедки Подробнее |
|
||
| 63А-4501047-Б |
Втулка крышки картера редуктора лебедки Подробнее |
|
||
| 63А-4501170-Б |
Накладка фрикционная ленты тормоза редуктора лебедки Подробнее |
|
||
| 63А-4502087 |
Обойма сальника Подробнее |
|
||
| 63А-4502087 |
Обойма сальника Подробнее |
|
||
| 63А-4502088 |
Сальник скользящей вилки кардана лебедки Подробнее |
|
||
| 63А-4502088 |
Сальник скользящей вилки кардана лебедки Подробнее |
|
||
| 66-02-4501010-01 |
Лебедка с редуктором в сборе Подробнее |
|
||
| 66-02-4501022 |
Втулка картера редуктора лебедки Подробнее |
|
||
| 66-02-4501095 |
Прокладка регулировочная толщ. 0,20 мм Подробнее |
|
||
| 66-02-4501096 |
Прокладка регулировочная толщ. 0,15 мм Подробнее |
|
||
| 66-02-4501097 |
Прокладка регулировочная толщ. 0,10 мм Подробнее |
|
||
| 66-02-4501105 |
Прокладка регулировочная толщ. 0,20 мм Подробнее |
|
||
| 66-02-4501106 |
Прокладка регулировочная толщ. 0,10 мм Подробнее |
|
||
| 66-02-4501107 |
Прокладка регулировочная толщ. 0,15 мм Подробнее |
|
||
| 66-02-4501121 |
Втулка барабана лебедки левая Подробнее |
|
||
| 66-02-4501122 |
Втулка барабана лебедки правая Подробнее |
|
||
| 66-02-4501156-А |
Картер тормоза червяка редуктора Подробнее |
|
||
| 66-02-4501181 |
Кольцо уплотнительное крышки картера тормоза редуктора Подробнее |
|
||
| 66-02-4501235 |
Втулка траверсы вала лебедки Подробнее |
|
||
| 66-02-4502010-А |
Вал карданный лебедки в сборе Подробнее |
|
||
| 66-02-4502045-А |
Кардан лебедки в сборе Подробнее |
|
||
| 66-02-4502110-А |
Вал промежуточный лебедки в сборе Подробнее |
|
||
| 66-02-4502205 |
Опора промежуточная в сборе Подробнее |
|
||
| 66-02-4503030 |
Вилка включения барабана лебедки в сборе Подробнее |
|
||
| 66-02-4503058 |
Накладка фрикционная тормозной колодки Подробнее |
|
||
| 69-2201030-Б2 |
Крестовина кардана промежуточного вала Подробнее |
|
||
| 69-2201030-Б2 |
Крестовина кардана промежуточного вала Подробнее |
|
||
| 69-2201030-Б2 |
Крестовина кардана промежуточного вала Подробнее |
|
||
| 69-2201030-Б2 |
Крестовина кардана промежуточного вала Подробнее |
|
||

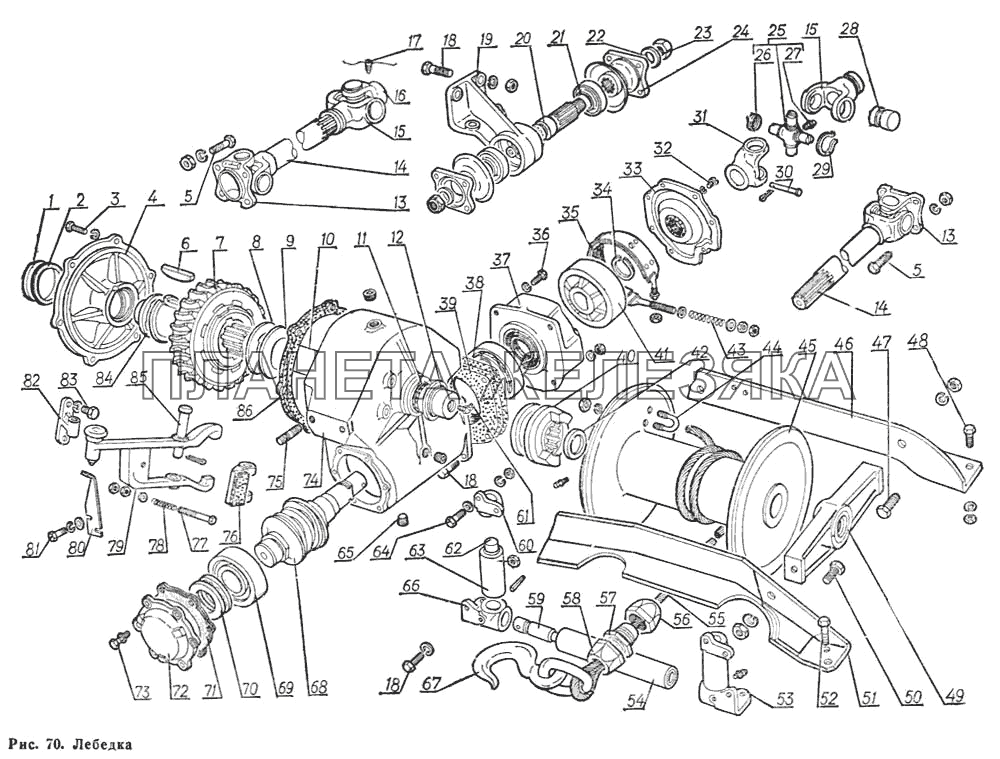

| 1 | 297805-П |
Заглушка крышки картера редуктора лебедки Подробнее |
|
|
| 2 | 63А-4501053 |
Прокладка заглушки крышки картера редуктора лебедки Подробнее |
|
|
| 3 | 201499-П8 |
Болт М10-6gх30 Подробнее |
|
|
| 4 | 63А-4501042-Б |
Крышка картера редуктора лебедки в сборе Подробнее |
|
|
| 5 | 201518-П8 |
Болт М10х1х25 Подробнее |
|
|
| 6 | 63А-4501040 |
Шпонка вала лебедки Подробнее |
|
|
| 7 | 66-02-4501035-10 |
Шестерня червячная редуктора лебедки в сборе Подробнее |
|
|
| 8 | 66-02-4501124 |
Шайба распорная вала лебедки большая Подробнее |
|
|
| 9 | 66-02-4501049 |
Кольцо регулировочное вала лебедки Подробнее |
|
|
| 10 | 66-02-4501034-Б |
Вал лебедки Подробнее |
|
|
| 11 | 66-02-4501362 |
Манжета в сборе Подробнее |
|
|
| 12 | 66-02-4501367 |
Обойма сальника Подробнее |
|
|
| 13 | 12-2201023 |
Фланец Подробнее |
|
|
| 13 | 12-2201023 |
Фланец Подробнее |
|
|
| 14 | 66-02-4502015 |
Вал карданный лебедки (сварной узел) Подробнее |
|
|
| 14 | 66-02-4502015 |
Вал карданный лебедки (сварной узел) Подробнее |
|
|
| 15 | 63А-4502047 |
Вилка скользящая кардана лебедки с заглушкой и сальником в сборе Подробнее |
|
|
| 15 | 63А-4502047 |
Вилка скользящая кардана лебедки с заглушкой и сальником в сборе Подробнее |
|
|
| 16 | 63А-4502024 |
Вилка промежуточного кардана к коробке отбора мощности Подробнее |
|
|
| 17 | М-7245 |
Винт стопорный вилки промежуточного кардана к коробке отбора мощности Подробнее |
|
|
 |
18 | 201500-П29 |
Болт М10-6gх32 ОСТ 37.001.123-96 Подробнее |
|
| 18 | 201500-П8 |
Болт М10х1,5х32 Подробнее |
|
|
| 18 | 201500-П8 |
Болт М10х1,5х32 Подробнее |
|
|
| 19 | 66-02-4502210 |
Корпус промежуточной опоры карданных валов лебедки Подробнее |
|
|
| 20 | 66-02-4502212 |
Вал промежуточной опоры карданных валов лебедки Подробнее |
|
|
| 21 | 12-2202083-А |
Подшипник вала промежуточной опоры 530206К1С9 Подробнее |
|
|
| 22 | 20-2402064-Б |
Шайба 21 Подробнее |
|
|
| 23 | 66-02-4502218 |
Гайка М20х1,5 фланца крепления карданных валов лебедки к валу промежуточной опоры Подробнее |
|
|
| 24 | 66-02-4502215 |
Фланец крепления карданных валов лебедки к валу промежуточной опоры в сборе Подробнее |
|
|
| 25 | 69-2201026-Б2 |
Крестовина кардана промежуточного вала в сборе Подробнее |
|
|
| 25 | 69-2201026-Б2 |
Крестовина кардана промежуточного вала в сборе Подробнее |
|
|
| 25 | 69-2201026-Б2 |
Крестовина кардана промежуточного вала в сборе Подробнее |
|
|
| 26 | 69-2201031-А |
Манжета с пружиной крестовины карданного вала в сборе Подробнее |
|
|
| 26 | 69-2201031-А |
Манжета с пружиной крестовины карданного вала в сборе Подробнее |
|
|
| 26 | 69-2201031-А |
Манжета с пружиной крестовины карданного вала в сборе Подробнее |
|
|
| 26 | 69-2201031-А |
Манжета с пружиной крестовины карданного вала в сборе Подробнее |
|
|
| 27 | 264072-П8 |
Пресс-масленка М6х1 коническая Подробнее |
|
|
| 27 | 264072-П8 |
Пресс-масленка М6х1 коническая Подробнее |
|
|
| 27 | 264072-П8 |
Пресс-масленка М6х1 коническая Подробнее |
|
|
| 27 | 264072-П8 |
Пресс-масленка М6х1 коническая Подробнее |
|
|
| 28 | 69-2201033-А |
Подшипник кардана карданного вала 704702КУ2 Подробнее |
|
|
| 28 | 69-2201033-А |
Подшипник кардана карданного вала 704702КУ2 Подробнее |
|
|
| 28 | 69-2201033-А |
Подшипник кардана карданного вала 704702КУ2 Подробнее |
|
|
| 28 | 69-2201033-А |
Подшипник кардана карданного вала 704702КУ2 Подробнее |
|
|
| 29 | 12-2201043-Б |
Кольцо стопорное Подробнее |
|
|
| 29 | 12-2201043-Б |
Кольцо стопорное Подробнее |
|
|
| 29 | 12-2201043-Б |
Кольцо стопорное Подробнее |
|
|
| 29 | 12-2201043-Б |
Кольцо стопорное Подробнее |
|
|
| 30 | 295729-П29 |
Палец 5,5х58 Подробнее |
|
|
| 31 | 66-02-4502023 |
Вилка карданного вала к редуктору лебедки Подробнее |
|
|
| 32 | 220103-П8 |
Винт М6х1х12 Подробнее |
|
|
| 33 | 66-02-4501179 |
Крышка картера тормоза редуктора лебедки с уплотнительным кольцом в сборе Подробнее |
|
|
| 34 | 20-1701036 |
Кольцо упорное Подробнее |
|
|
| 35 | 63А-4501157 |
Лента тормоза редуктора лебедки в сборе Подробнее |
|
|
| 36 | 201283-П8 |
Болт М10-4hх28 Подробнее |
|
|
| 37 | 66-02-4501154-А |
Картер тормоза червяка редуктора в сборе Подробнее |
|
|
| 38 | 51-2402025 |
Подшипник 27709У1 Подробнее |
|
|
| 39 | 66-02-4501108 |
Прокладка толщ. 0,3 мм Подробнее |
|
|
| 40 | 66-02-4503020 |
Муфта скользящая включения барабана лебедки Подробнее |
|
|
| 41 | 66-02-4501150 |
Барабан тормоза редуктора лебедки Подробнее |
|
|
| 42 | 66-02-4501120 |
Кольцо упорное барабана лебедки Подробнее |
|
|
| 43 | А-6032-Р |
Пружина тормоза редуктора лебедки Подробнее |
|
|
| 44 | 66-02-4504060 |
Стремянка крепления троса к барабану лебедки Подробнее |
|
|
| 45 | 66-02-4501115-01 |
Барабан лебедки в сборе Подробнее |
|
|
| 46 | 66-02-4501214 |
Угольник задней подвески лебедки Подробнее |
|
|
| 47 | 201614-П8 |
Болт М14х1,5х40 крепления угольника задней подвески к траверсе Подробнее |
|
|
| 48 | 201564-П29 |
Болт М12х1,25-6gх32 ОСТ 37.001.123-96 Подробнее |
|
|
| 49 | 66-02-4501230-А |
Траверса вала лебедки в сборе Подробнее |
|
|
 |
50 | 201618-П8 |
Болт М14х1,5х50 крепления угольника передней подвески к траверсе Подробнее |
|
| 51 | 66-02-4501203 |
Угольник передней подвески лебедки с усилителем в сборе Подробнее |
|
|
 |
52 | 291554-П29 |
Болт М12х1,25-6gх38 Подробнее |
|
| 53 | 66-02-4501261 |
Кронштейн ролика троса лебедки нижний левый Подробнее |
|
|
| 54 | 66-02-4501253 |
Ролик горизонтальный троса лебедки в сборе Подробнее |
|
|
| 55 | 40-4504015 |
Трос лебедки Подробнее |
|
|
| 56 | 63А-4504054 |
Гайка муфты троса лебедки длинная Подробнее |
|
|
| 57 | 63А-4504050 |
Муфта троса лебедки Подробнее |
|
|
| 58 | 63А-4504052 |
Гайка муфты троса лебедки короткая Подробнее |
|
|
| 59 | 66-02-4501255 |
Ось ролика троса лебедки горизонтальная Подробнее |
|
|
| 60 | 66-02-4501268 |
Кронштейн направляющего ролика троса лебедки верхний Подробнее |
|
|
| 61 | 264035-П8 |
Пресс-масленка К1/8" Подробнее |
|
|
| 62 | 66-02-4501256 |
Ось ролика троса лебедки вертикальная Подробнее |
|
|
| 63 | 66-02-4501273 |
Ролик вертикальный троса лебедки в сборе Подробнее |
|
|
 |
64 | 201501-П29 |
Болт М10-6gх35 ОСТ 37.001.123-96 Подробнее |
|
| 65 | А-24457 |
Пробка КГ1/2" Подробнее |
|
|
| 66 | 66-02-4501260 |
Кронштейн ролика троса лебедки нижний правый Подробнее |
|
|
| 67 | 49-4504011 |
Крюк с коушем в сборе Подробнее |
|
|
| 68 | 66-02-4501060-10 |
Червяк редуктора лебедки Подробнее |
|
|
| 69 | 12309КМ |
Подшипник 12309 КМ ГОСТ 8328-75 Подробнее |
|
|
 |
70 | 8209 |
Подшипник 8209 ГОСТ 7872-89 Подробнее |
|
| 71 | 63А-4501098 |
Прокладка толщ. 0,3 мм Подробнее |
|
|
| 72 | 66-02-4501085 |
Крышка подшипников червяка редуктора лебедки передняя Подробнее |
|
|
| 73 | 201458-П8 |
Болт М8х1,25х25 Подробнее |
|
|
| 74 | 66-02-4501018-Б |
Картер редуктора лебедки со втулкой в сборе Подробнее |
|
|
| 75 | 216298-П8 |
Шпилька М14х32 крепления картера Подробнее |
|
|
| 76 | 66-02-4503050 |
Колодка тормоза барабана лебедки в сборе Подробнее |
|
|
| 77 | 290691-П |
Болт М8-6gх52 Подробнее |
|
|
| 78 | 63А-4207132 |
Пружина Подробнее |
|
|
| 79 | 66-02-4503011 |
Вилка включения барабана лебедки с рукояткой в сборе Подробнее |
|
|
| 80 | 66-02-4503042-10 |
Упор фиксатора вилки включения барабана лебедки Подробнее |
|
|
| 81 | 201455-П8 |
Болт М8-6gх18 Подробнее |
|
|
| 82 | 66-02-4503045 |
Кронштейн крепления вилки включения барабана лебедки Подробнее |
|
|
| 83 | 201496-П8 |
Болт М10-6gх22 Подробнее |
|
|
| 84 | 63А-4501126-А |
Шайба распорная вала лебедки малая Подробнее |
|
|
| 85 | 260122-П8 |
Палец 14х90 вилки включения барабана лебедки Подробнее |
|
|
| 86 | 63А-4501046 |
Прокладка крышки Подробнее |
|
