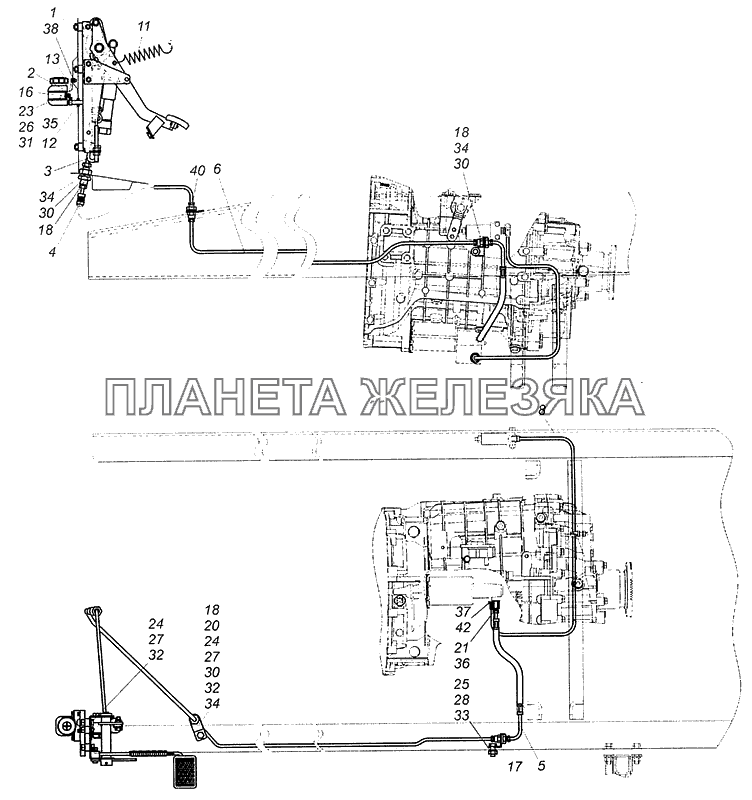

/37.gif "4308-1600006-70 Установка педали и привода выключения сцепления КамАЗ-4308 (Евро 3)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4308-1602008-30 |
Педаль сцепления с кронштейном и главным цилиндром Подробнее |
|
|
 |
2 | 5320-1602560 |
Бачок главного цилиндра в сборе Подробнее |
|
| 3 | 5320-1602588 |
Трубка от главного цилиндра в сборе Подробнее |
|
|
 |
4 | 53215-1602590 |
Шланг гибкий привода управления сцеплением Подробнее |
|
 |
5 | 53215-1602590-10 |
Шланг гибкий привода управления сцепления Подробнее |
|
| 6 | 4308-1602592-70 |
Трубка привода управления сцеплением Подробнее |
|
|
| 8 | 53205-3506120 |
Трубка Подробнее |
|
|
| 11 | 5320-1602034 |
Пружина оттяжная педали сцепления Подробнее |
|
|
| 12 | 5320-1602074 |
Уплотнитель Подробнее |
|
|
| 13 | 5320-1602076 |
Кронштейн бачка Подробнее |
|
|
| 16 | 5320-1602563 |
Хомут крепления бачка Подробнее |
|
|
| 17 | 5320-1602601 |
Скоба шланга привода управления сцеплением Подробнее |
|
|
| 18 | 5320-1602603 |
Штуцер соединительный Подробнее |
|
|
| 20 | 53205-1602146 |
Кронштейн крепления шланга {а} Подробнее |
|
|
| 21 | 6350-1609613 |
Штуцер Подробнее |
|
|
| 23 | 1/09020/21 |
Болт М6-6gх12 Подробнее |
|
|
| 24 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 25 | 1/55404/33 |
Болт М12х1,25-6gх30 Подробнее |
|
|
| 26 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 27 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 28 | 1/61036/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 30 | 1/07914/11 |
Гайка низкая М16х1,5-6Н Подробнее |
|
|
| 31 | 1/05164/73 |
Шайба 6 пружинная Подробнее |
|
|
| 32 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 33 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 34 | 1/05172/77 |
Шайба 16 пружинная Подробнее |
|
|
| 35 | 1/01685/90 |
Хомут 12 Подробнее |
|
|
| 36 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 37 | 1/02570/60 |
Прокладка 16,2х22х1,5 Подробнее |
|
|
| 38 | 853544 |
Гайкодержатель М6 в сборе Подробнее |
|
|
| 40 | 864221 |
Кольцо уплотнительное толкателя Подробнее |
|
|
 |
42 | 864896 |
Штуцер ввертный Подробнее |
