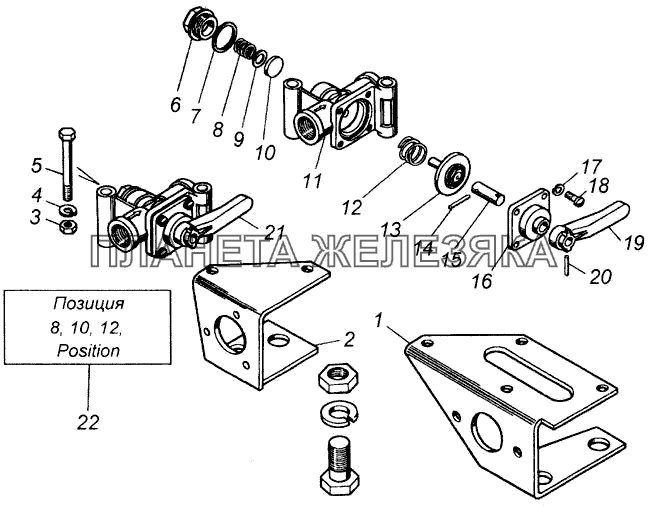

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
100-3520010 |
Кран разобщительный в сборе Подробнее |
||
| 1 | 4310-3520030 |
Кронштейн крепления разобщительного крана тормозной магистрали левый Подробнее |
|
|
| 2 | 4310-3520032 |
Кронштейн крепления разобщительного крана тормозной магистрали правый Подробнее |
|
|
| 3 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 4 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 5 | 1/60445/21 |
Болт М8-6gх65 Подробнее |
|
|
| 6 | 130-3520023 |
Пробка Подробнее |
|
|
| 7 | К80-1107343 |
Прокладка Подробнее |
|
|
| 8 | 130-3520022 |
Пружина Подробнее |
|
|
| 9 | 130-3520063 |
Шайба Подробнее |
|
|
| 10 | 130-3520061 |
Клапан Подробнее |
|
|
| 11 | 100-3520016 |
Корпус Подробнее |
|
|
| 12 | 130-3520057-Б |
Пружина Подробнее |
|
|
| 13 | 130-3520036 |
Шток Подробнее |
|
|
| 14 | 258602 |
Штифт Подробнее |
|
|
| 15 | 130-3520033-Б |
Толкатель Подробнее |
|
|
| 16 | 100-3520029 |
Крышка Подробнее |
|
|
| 17 | 252153 |
Шайба пружинная Подробнее |
|
|
| 18 | 222501 |
Винт Подробнее |
|
|
| 19 | 130-3520020-Б |
Ручка Подробнее |
|
|
| 20 | 130-3520031 |
Штифт толкателя Подробнее |
|
|
|
|
21 | 100-3520010 |
Кран разобщительный в сборе Подробнее |
|
| 22 | 100-3520009 |
Комплект запасных частей Подробнее |
|
