| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
||
| 1/07970/01 |
Шплинт 4х30 Подробнее |
|
||
| 4310-5004111 |
Пробка Подробнее |
|
||
| 43114-5000079-50 |

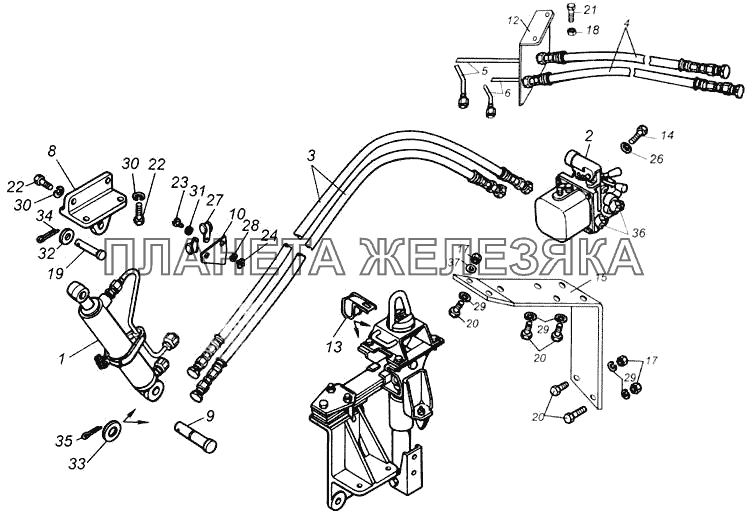

Установка цилиндра и трубопроводов опрокидывающего механизма кабины Подробнее |
|
||
| 1 | 43114-5003014 |
Цилиндр МОК Подробнее |
|
|
 |
2 | 4310-5004010 |
Насос опрокидывающего механизма кабины в сборе Подробнее |
|
| 3 | 4310-5009052 |
Шланг в сборе Подробнее |
|
|
| 4 | 4310-5009054 |
Шланг к цилиндру подъема запасного колеса Подробнее |
|
|
| 5 | 43114-5009090-40 |
Трубка Подробнее |
|
|
| 6 | 43114-5009094-40 |
Трубка Подробнее |
|
|
| 8 | 4310-5003110 |
Кронштейн Подробнее |
|
|
| 9 | 43114-5003115 |
Палец подвески цилиндра Подробнее |
|
|
| 10 | 4310-5004084 |
Кронштейн трубопроводов опрокидывающего механизма кабины Подробнее |
|
|
| 12 | 43114-5009001 |
Кронштейн Подробнее |
|
|
| 13 | 4310-5009091 |
Скоба Подробнее |
|
|
| 14 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 15 | 43114-5004085 |
Кронштейн насоса Подробнее |
|
|
| 16 | 1/07910/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 18 | 1/61023/11 |
Гайка М8-6Н низкая Подробнее |
|
|
 |
19 | 260141 |
Палец 16х70 ОСТ 37.001.163-97 Подробнее |
|
| 20 | 1/59705/21 |
Болт М10х1,25-6gх20 Подробнее |
|
|
| 21 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 22 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 23 | 1/03767/01 |
Винт М6-6gх16 Подробнее |
|
|
| 24 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 26 | 1/02984/60 |
Прокладка 12,2х18х1,5 Подробнее |
|
|
| 27 | 853920 |
Скоба крепления воздухоотводящей трубки Подробнее |
|
|
| 28 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 29 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 30 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 31 | 1/26468/01 |
Шайба плоская 10,2х25х2 Подробнее |
|
|
| 32 | 1/35507/03 |
Шайба плоская 16х30 Подробнее |
|
|
| 33 | 1/05206/01 |
Шайба плоская 25х42х4 Подробнее |
|
|
| 34 | 1/07970/01 |
Шплинт 4х30 Подробнее |
|
|
| 35 | 1/07974/01 |
Шплинт 4,7х40 Подробнее |
|
|
| 36 | 864875-10 |
Угольник Подробнее |
|
|
| 37 | 1/26468/01 |
Шайба плоская 10,2х25х2 Подробнее |
|
