| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

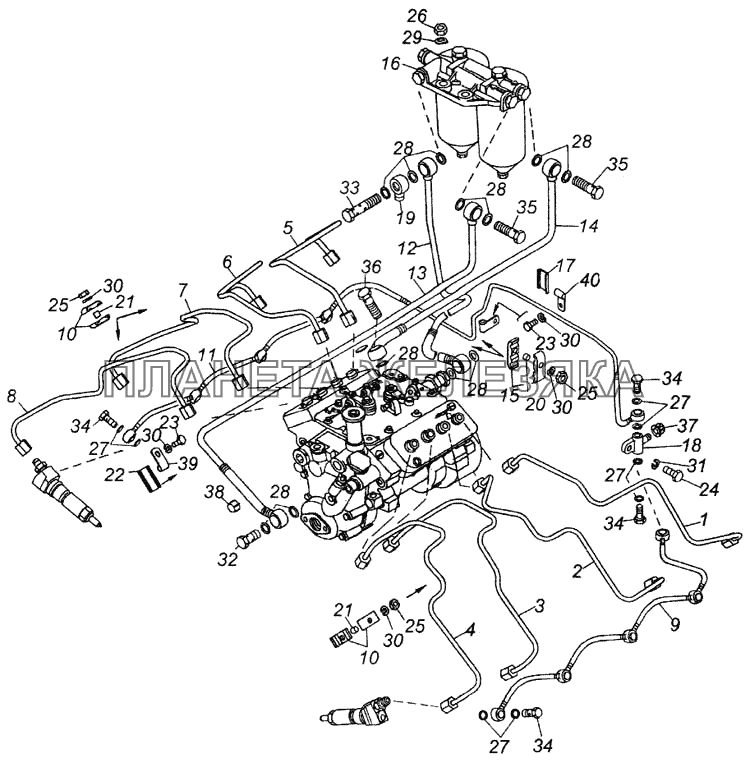

| Установка топливопроводов | Установка топливопроводов |
|
||
| 1 | 740.1104310 |
Трубка топливная в сборе Подробнее |
|
|
| 2 | 740.1104312 |
Трубка топливная в сборе Подробнее |
|
|
| 3 | 740.1104314 |
Трубка топливная в сборе Подробнее |
|
|
| 4 | 740.1104316 |
Трубка топливная в сборе Подробнее |
|
|
| 5 | 740.1104318 |
Трубка топливная в сборе Подробнее |
|
|
| 6 | 740.1104320 |
Трубка топливная в сборе Подробнее |
|
|
| 7 | 740.1104322 |
Трубка топливная в сборе Подробнее |
|
|
| 8 | 740.1104324 |
Трубка топливная в сборе Подробнее |
|
|
| 9 | 7403.1104346 |
Трубка топливная дренажная форсунок левых головок Подробнее |
|
|
| 10 | 740.1104358 |
Скоба крепления топливных трубок Подробнее |
|
|
| 11 | 7403.1104370 |
Трубка дренажная форсунок правых головок блока Подробнее |
|
|
 |
12 | 740.11-1104384 |
Трубка топливная отводящая ТНВД Подробнее |
|
| 13 | 740.11-1104422 |
Трубка отводящая топливного насоса Подробнее |
|
|
| 14 | 740.11-1104426 |
Трубка топливная подводящая ТНВД Подробнее |
|
|
 |
15 | 740.1104458 |
Скоба крепления топливных трубок Подробнее |
|
| 16 | 740.1117010 |
Фильтр тонкой очистки топлива в сборе Подробнее |
|
|
| 17 | 740.1104336 |
Прокладка Подробнее |
|
|
| 18 | 740.1104353 |
Тройник крепления топливных трубок Подробнее |
|
|
 |
19 | 740.1104429 |
Наконечник Подробнее |
|
| 20 | 740.1104460-10 |
Втулка Подробнее |
|
|
| 21 | 740.1104473-10 |
Втулка Подробнее |
|
|
| 22 | 740.3407034 |
Прокладка Подробнее |
|
|
| 23 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 24 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 25 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 26 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 27 | 1/02844/60 |
Прокладка уплотнительная 10х16х1,5 Подробнее |
|
|
| 28 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 29 | 1/26014/73 |
Шайба 10 волнистая Подробнее |
|
|
| 30 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 31 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 32 | 870005 |
Болт М14х1,5-6gх30 Подробнее |
|
|
 |
33 | 870006 |
Болт М14х1,5х65,5 Подробнее |
|
| 34 | 870007 |
Болт М10х1,25-6gх23 Подробнее |
|
|
| 35 | 870022 |
Болт М14х1,5-6gх48 Подробнее |
|
|
 |
36 | 870031 |
Болт М14х1,5-6gх50 Подробнее |
|
| 37 | 870517 |
Гайка колпачковая Подробнее |
|
|
| 38 | 870825-01 |
Пробка транспортная М16х1,5-6Н Подробнее |
|
|
| 39 | 870920 |
Кляммер 13 Подробнее |
|
|
| 40 | 870931 |
Кляммер Подробнее |
|
