| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

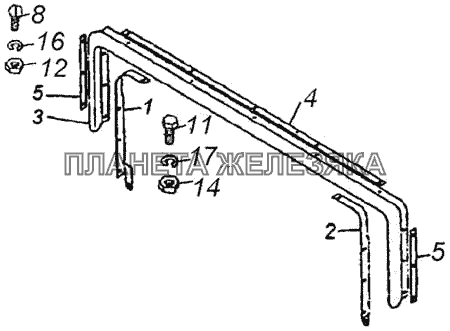

| 5320-1301003 |
Установка уплотнителей в сборе Подробнее |
|
||
| 1 | 5320-1301180 |
Каркас правый Подробнее |
|
|
| 2 | 5320-1301181 |
Каркас левый Подробнее |
|
|
| 3 | 5320-1301185 |
Уплотнитель Подробнее |
|
|
| 4 | 5320-1301187 |
Планка верхняя Подробнее |
|
|
| 5 | 5320-1301189 |
Планка боковая Подробнее |
|
|
| 8 | 1/32742/01 |
Винт М5-6gх16 Подробнее |
|
|
| 11 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 12 | 1/58964/11 |
Гайка М5-6Н Подробнее |
|
|
| 14 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 16 | 1/11954/77 |
Шайба 5 пружинная Подробнее |
|
|
| 17 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
