| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 4310-4502010 |
Вал карданный лебедки передний в сборе Подробнее |
|
||
| 4310-4502110-01 |
Вал карданный задний в сборе Подробнее |
|
||
| 4310-4502210 |
Вал карданный промежуточный в сборе Подробнее |
|
||

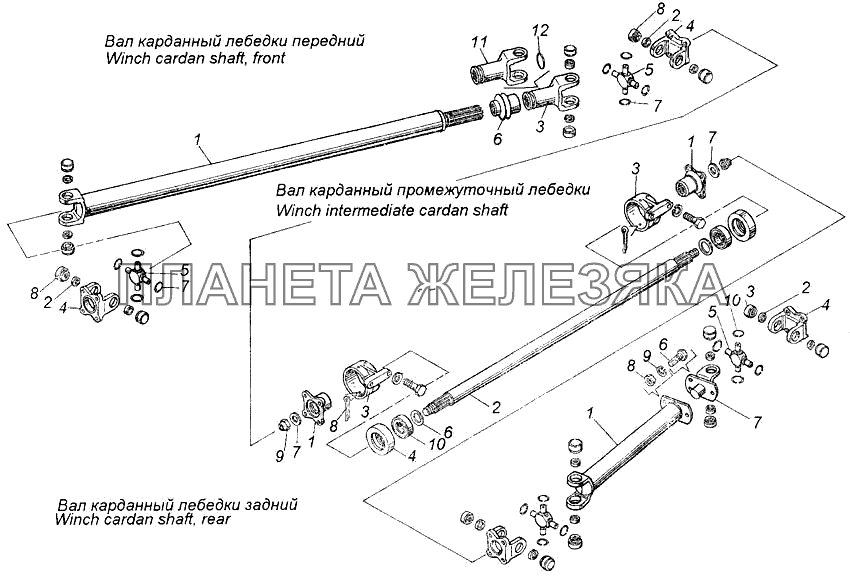

| Валы карданные лебедки | Валы карданные лебедки |
|
||
| 1 | 4310-4204074-10 |
Фланец промежуточного карданного вала лебедки Подробнее |
|
|
| 1 | 4310-4502015 |
Вал карданный Подробнее |
|
|
| 1 | 4310-4502115-10 |
Вал карданный Подробнее |
|
|
| 2 | 4310-4502032 |
Сальник в сборе Подробнее |
|
|
| 2 | 4310-4502032 |
Сальник в сборе Подробнее |
|
|
| 2 | 4310-4502215 |
Вал промежуточный Подробнее |
|
|
| 3 | 4310-4502047 |
Вилка скользящая в сборе Подробнее |
|
|
| 3 | 4310-4502217 |
Кронштейн Подробнее |
|
|
| 3 | 704902КБУС10 |
Подшипник Подробнее |
|
|
| 4 | 4310-4502023 |
Фланец Подробнее |
|
|
| 4 | 4310-4502023 |
Фланец Подробнее |
|
|
| 4 | 4310-4502219 |
Подушка опоры Подробнее |
|
|
| 5 | 4310-4502030 |
Крестовина Подробнее |
|
|
| 5 | 4310-4502030 |
Крестовина Подробнее |
|
|
| 6 | 4310-4502051 |
Болт Подробнее |
|
|
| 6 | 4310-4502090 |
Муфта Подробнее |
|
|
| 6 | 4310-4502237 |
Шайба Подробнее |
|
|
| 7 | 1/05204/01 |
Шайба плоская 21х35х4 Подробнее |
|
|
| 7 | 4310-4502149-10 |
Вилка Подробнее |
|
|
| 7 | 862805 |
Кольцо упорное Подробнее |
|
|
| 8 | 1/07964/01 |
Шплинт разводной 3х20 Подробнее |
|
|
| 8 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 8 | 704902КБУС10 |
Подшипник Подробнее |
|
|
| 9 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 9 | 853503 |
Гайка фланца Подробнее |
|
|
| 10 | 180206С9 |
Подшипник Подробнее |
|
|
| 10 | 862805 |
Кольцо упорное Подробнее |
|
|
| 11 | 4310-4502048 |
Вилка Подробнее |
|
|
| 12 | 1/01604/01 |
Заглушка Подробнее |
|
