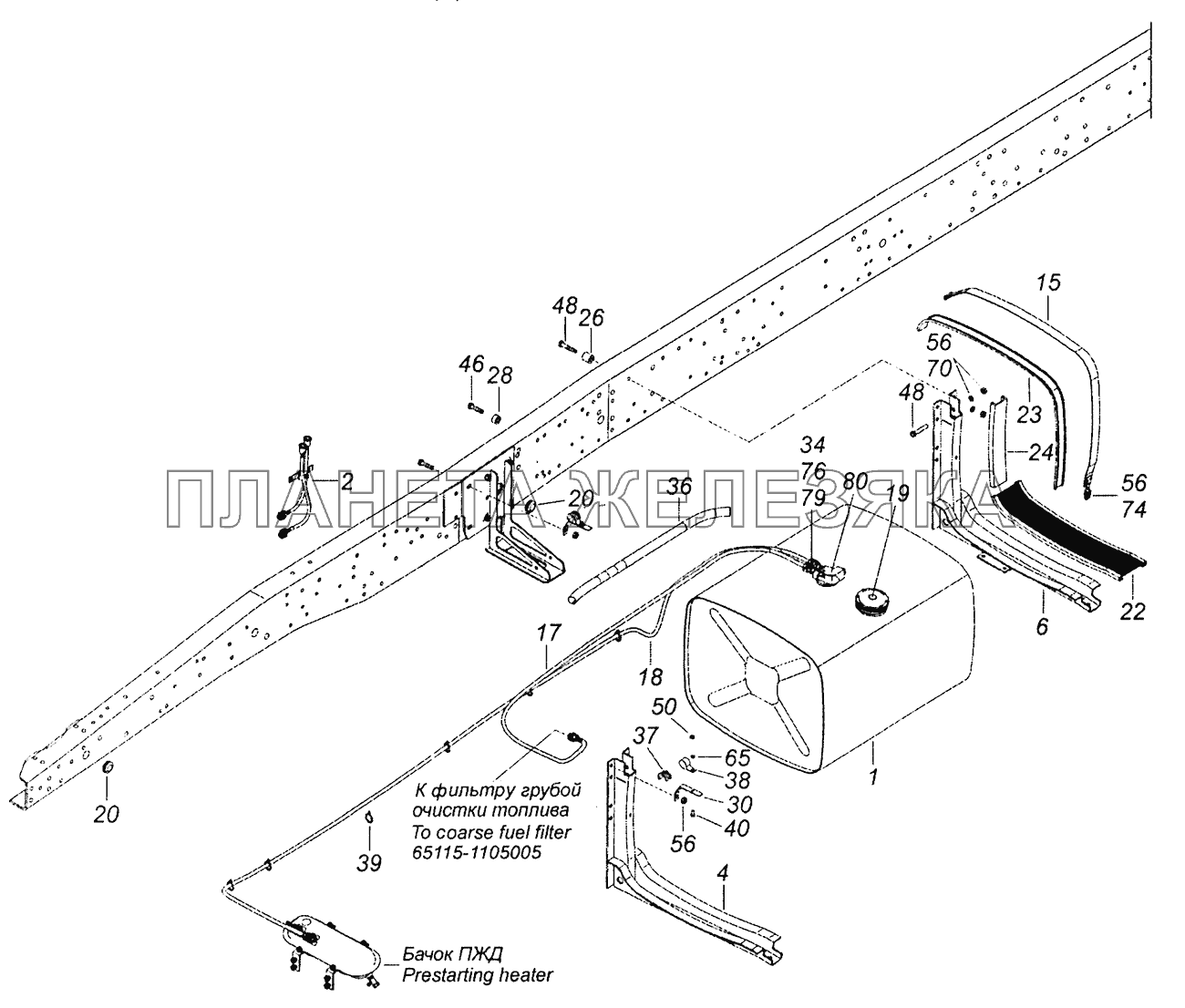

| ← 65115-1015265-10 Бачок топливный | 65115-1100045-13 Установка топливного бака и топливопроводов → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 43255-1100040 |
Установка топливного бака и топливопроводов Подробнее |
|
||
| 43255-1100040-10 |
Установка топливного бака и топливопроводов Подробнее |
|
||
| 43255-1100040-20 |
Установка топливного бака и топливопроводов Подробнее |
|
||
| 43255-1100045 |
Установка топливного бака и топливопроводов Подробнее |
|
||
| 43255-1100045-10 |
Установка топливного бака и топливопроводов Подробнее |
|
||
| 43255-1100045-20 |
Установка топливного бака и топливопроводов Подробнее |
|
||
| 1 | 53215-1101010-05 |
Бак топливный Подробнее |
|
|
| 1 | 53215-1101010-15 |
Бак топливный Подробнее |
|
|
| 2 | 4308-1104000-20 |
Установка топливных трубопроводов Подробнее |
|
|
| 4 | 53212-1101104-01 |
Кронштейн крепления топливного бака Подробнее |
|
|
| 6 | 53212-1101104-11 |
Кронштейн крепления топливного бака Подробнее |
|
|
| 15 | 53212-1101110-01 |
Хомут крепления топливного бака Подробнее |
|
|
| 17 | 65117-1104150-30 |
Трубка Подробнее |
|
|
| 17 | 65117-1104200-30 |
Трубка Подробнее |
|
|
| 18 | 65117-1104330-31 |
Трубопровод Подробнее |
|
|
| 19 | 53215-1103001 |
Установка крышки топливного бака Подробнее |
|
|
| 20 | 5320-3703301 |
Втулка проходная Подробнее |
|
|
| 22 | 55102-1101109-01 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
|
 |
23 | 541121-1101115 |
Прокладка хомута крепления топливного бака Подробнее |
|
| 24 | 55102-1101109-02 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
|
| 26 | 55105-1101119 |
Проставка Подробнее |
|
|
| 28 | 43118-1101119-10 |
Проставка Подробнее |
|
|
| 30 | 5320-11040183 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 34 | 65117-1104039 |
Штуцер Подробнее |
|
|
| 36 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 37 | 53205-3506221 |
Втулка трубки Подробнее |
|
|
| 38 | 5320-3506432 |
Скоба Подробнее |
|
|
| 39 | 53205-3401228 |
Хомут Подробнее |
|
|
| 40 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 46 | 1/55408/21 |
Болт М12х1,25-6gх50 Подробнее |
|
|
| 48 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее |
|
|
| 50 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 56 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 65 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 70 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 74 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 76 | 861026 |
Шайба Подробнее |
|
|
| 79 | 864235 |
Кольцо уплотнительное усилителя Подробнее |
|
|
| 80 | 45104110403390 |
Топливозаборник Подробнее |
|
|
| 80 | 45104110403490 |
Топливозаборник ТХ3-525Н с электроподогревом Подробнее |
|
