| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

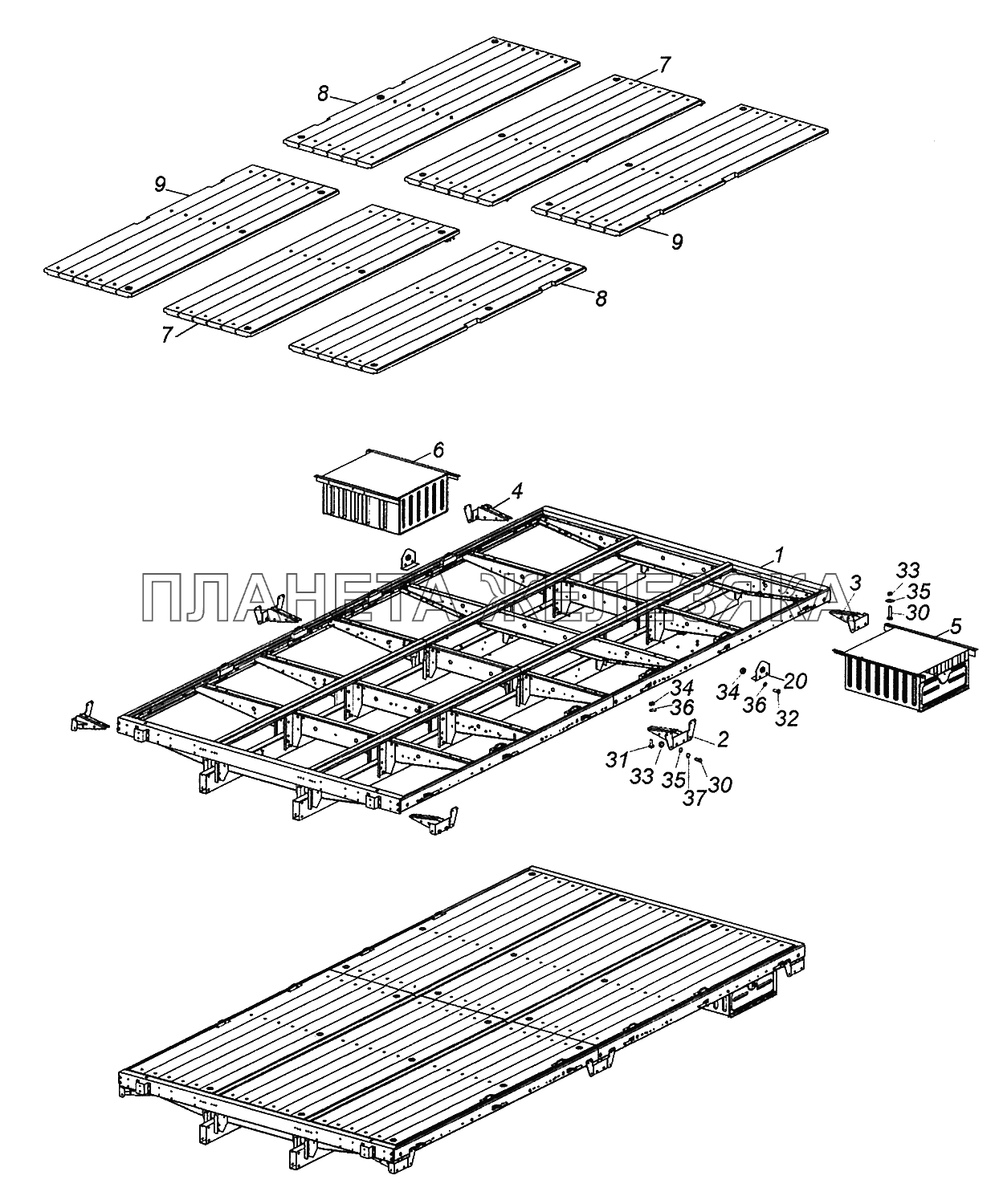

| 43505-8501010-70 |
Основание платформы Подробнее |
|
||
| 43505-8501010-70 |
Основание платформы Подробнее |
|
||
| 1 | 4350-8501016-70 |
Каркас основания платформы Подробнее |
|
|
| 2 | 53215-8502022-70 |
Упор средней стойки Подробнее |
|
|
| 3 | 53215-8502030-70 |
Упор передней правой стойки Подробнее |
|
|
| 4 | 53215-8502031-70 |
Упор передней левой стойки Подробнее |
|
|
| 5 | 5350-8507010-85 |
Ящик платформы Подробнее |
|
|
| 5 | 6350-8507010-70 |
Ящик платформы Подробнее |
|
|
| 6 | 53215-8507010-70 |
Ящик платформы Подробнее |
|
|
| 6 | 5350-8507010-70 |
Ящик платформы Подробнее |
|
|
| 7 | 65117-8522047-73 |
Щит пола №3 средний Подробнее |
|
|
| 7 | 65117-8522047-74 |
Щит пола №3 средний Подробнее |
|
|
| 8 | 65117-8522048-73 |
Щит пола №3 правый Подробнее |
|
|
| 8 | 65117-8522048-74 |
Щит пола №3 правый Подробнее |
|
|
| 9 | 65117-8522049-73 |
Щит пола №3 левый Подробнее |
|
|
| 9 | 65117-8522049-74 |
Щит пола №3 левый Подробнее |
|
|
| 20 | 5320-8521114 |
Угольник фиксирующий платформу верхний Подробнее |
|
|
| 30 | 1\60434\21 |
Болт М8-6gx20 Подробнее |
|
|
| 31 | 1\59707\31 |
Болт М10x1,25-6gx25 Подробнее |
|
|
| 32 | 1\59716\21 |
Болт М10х1,25-6gх90 Подробнее |
|
|
| 33 | 1\61008\11 |
Гайка М8-6Н Подробнее |
|
|
| 34 | 1\21647\11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 35 | 1\05166\77 |
Шайба пружинная 8 Подробнее |
|
|
| 36 | 1\05168\77 |
Шайба пружинная 10 Подробнее |
|
|
| 37 | 1\05196\01 |
Шайба плоская 8x17 Подробнее |
|
