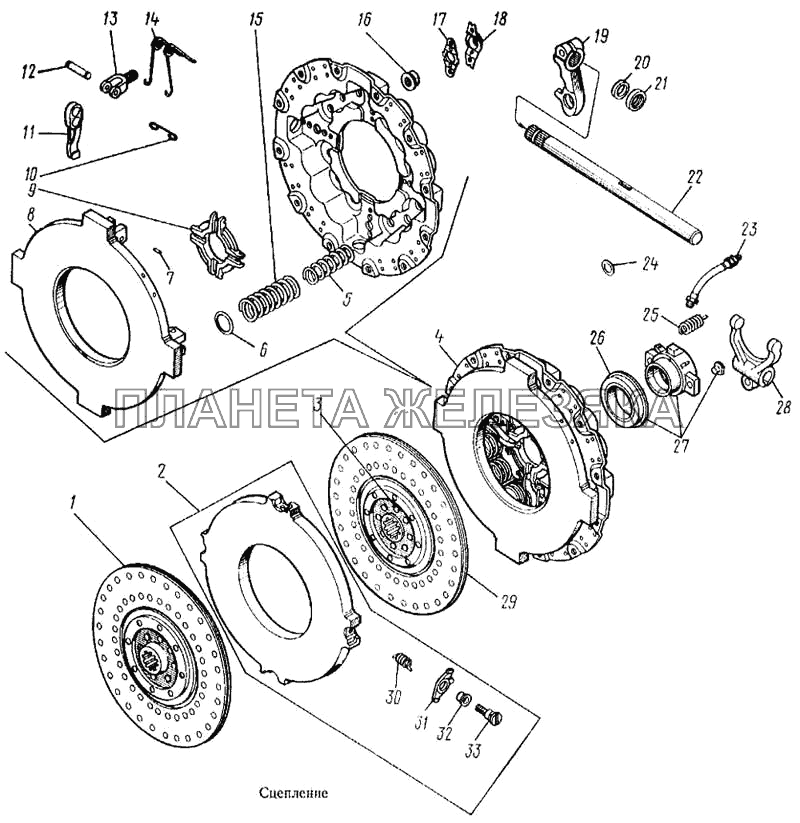

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 142.1601130 |
Диск ведомый сцепления Подробнее |
|
|
| 2 | 14-1001092 |
Диск ведущий средний в сборе Подробнее |
|
|
| 3 | 14.1601142 |
Ступица ведомого диска Подробнее |
|
|
 |
4 | 142.1601090 |
Диск нажимной сцепления с кожухом Подробнее |
|
 |
5 | 142.1601116 |
Пружина нажимная внутренняя Подробнее |
|
| 6 | 142.1601118 |
Прокладка нажимной пружины Подробнее |
|
|
| 7 | 14.1601270 |
Ролик 2х11,8 игольчатый Подробнее |
|
|
| 8 | 142.1601093 |
Диск нажимной сцепления Подробнее |
|
|
 |
9 | 14.1601120 |
Кольцо упорное Подробнее |
|
| 10 | 14.1601275 |
Петля пружины Подробнее |
|
|
| 11 | 14.1601095 |
Рычаг оттяжной нажимного диска Подробнее |
|
|
| 12 | 14.1601113 |
Ось рычага нажимного диска Подробнее |
|
|
| 13 | 14.1601108 |
Вилка рычага нажимного диска Подробнее |
|
|
| 14 | 14.1601273 |
Пружина упорного кольца Подробнее |
|
|
| 15 | 14.1601115-10 |
Пружина нажимная Подробнее |
|
|
| 16 | 14.1601109 |
Гайка регулировочная Подробнее |
|
|
| 17 | 14.1601110 |
Пластина опорная регулировочной гайки Подробнее |
|
|
| 18 | 14.1601111 |
Пластина запорная Подробнее |
|
|
| 19 | 14.1601217 |
Рычаг вала вилки выключения сцепления Подробнее |
|
|
| 20 | 14-1601224 |
Кольцо уплотнительное съемника Подробнее |
|
|
| 20 | 14.1601242 |
Кольцо уплотнительное сальника Подробнее |
|
|
| 21 | 14.1601244 |
Кольцо сальника ГОСТ 6308-71 Подробнее |
|
|
 |
22 | 14.1601215 |
Вал вилки выключения сцепления Подробнее |
|
| 23 | 14.1601230 |
Шланг смазки муфты выключения сцепления Подробнее |
|
|
| 24 | 14.1601239 |
Кольцо ниппеля Подробнее |
|
|
 |
25 | 14.1601188 |
Пружина муфты выключения сцепления Подробнее |
|
| 26 | 14.1001196-01 |
Подшипник 986 714 КС17 муфты сцепления Подробнее |
|
|
 |
27 | 14.1601180 |
Муфта выключения сцепления в сборе Подробнее |
|
| 28 | 14.1601203 |
Вилка выключения сцепления Подробнее |
|
|
| 29 | 14-1601138-30 |
Накладка сцепления фрикционная Подробнее |
|
|
| 30 | 14.1601314 |
Пружина отжимного рычага Подробнее |
|
|
| 31 | 14.1601300 |
Рычаг отжимной Подробнее |
|
|
| 32 | 14.1601310 |
Втулка отжимного рычага Подробнее |
|
|
| 33 | 14.1601306 |
Ось отжимного рычага Подробнее |
|
