| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

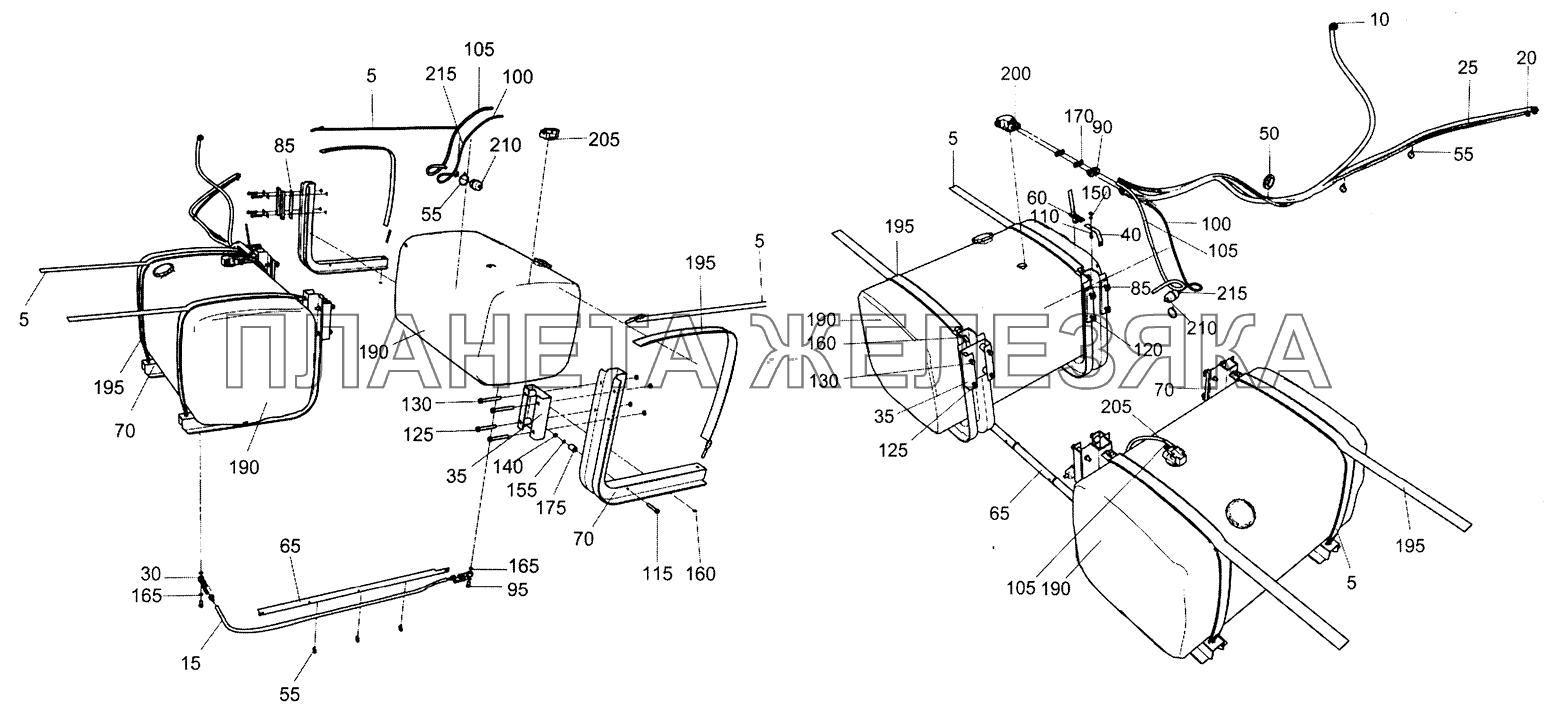

| 5490-1100070 |
Установка топливных баков и топливопроводов Подробнее |
|
||
| 5 | 5490-1101110-01 |
Хомут крепления топливного бака Подробнее |
|
|
| 10 | 65115-1104080-10 |
Трубопровод Подробнее |
|
|
| 15 | 65115-1104210 |
Трубопровод Подробнее |
|
|
| 20 | 65117-1104260-25 |
Трубка Подробнее |
|
|
| 25 | 65117-1104270-31 |
Трубопровод Подробнее |
|
|
| 30 | 5490-1104400 |
Кран Подробнее |
|
|
| 35 | 5490-1101105-10 |
Проставка Подробнее |
|
|
| 40 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 45 | 5320-3506432 |
Скоба Подробнее |
|
|
 |
50 | 5320-3703303 |
Втулка проходная провода Подробнее |
|
| 55 | 53205-3401228 |
Хомут Подробнее |
|
|
| 60 | 53205-3506430 |
Втулка трубки Подробнее |
|
|
| 65 | 5460-1101106-10 |
Кронштейн крепления трубопроводов Подробнее |
|
|
| 70 | 5490-1101104 |
Кронштейн крепления топливного бака Подробнее |
|
|
| 75 | 5490-1101108 |
Шайба косая Подробнее |
|
|
| 80 | 5490-1101110 |
Проставка Подробнее |
|
|
| 85 | 5490-1101111 |
Пластина Подробнее |
|
|
| 90 | 65117-1104039 |
Штуцер Подробнее |
|
|
 |
95 | 6520-3408204 |
Болт М18х1,5 поворотный Подробнее |
|
| 100 | 53205-3506081 |
Труба Подробнее |
|
|
| 105 | 65117-1104070-08 |
Труба гофрированная Подробнее |
|
|
| 110 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 115 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее |
|
|
| 120 | 1/55412/31 |
Болт М12х1,25-6gх70 Подробнее |
|
|
| 125 | 1/55415/31 |
Болт М12х1,25-6gх90 Подробнее |
|
|
| 130 | 1/55416/21 |
Болт М12х1,25-6gх100 Подробнее |
|
|
| 135 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 140 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 145 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 150 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 155 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 160 | 1/5170/77 |
Шайба пружинная 12 Подробнее |
|
|
| 165 | 1/02599/60 |
Прокладка 18х24х1,5 Подробнее |
|
|
| 170 | 861026 |
Шайба Подробнее |
|
|
| 175 | 862564 |
Проставка Подробнее |
|
|
| 180 | 864235 |
Кольцо уплотнительное усилителя Подробнее |
|
|
| 185 | 45104110104190 |
Резинка консоли Подробнее |
|
|
| 190 | 45104110105790 |
Бак топливный Подробнее |
|
|
| 195 | 45104110106190 |
Резинка хомута Подробнее |
|
|
| 200 | 45104110409690 |
Топливозаборник Подробнее |
|
|
| 205 | 45104110401400 |
Заглушка Подробнее |
|
|
| 210 | 45104110000890 |
Фильтр воздушный Подробнее |
|
|
| 215 | 45104998011390 |
Хомут ТОRRО 8-16/9-С7W1 Подробнее |
|
