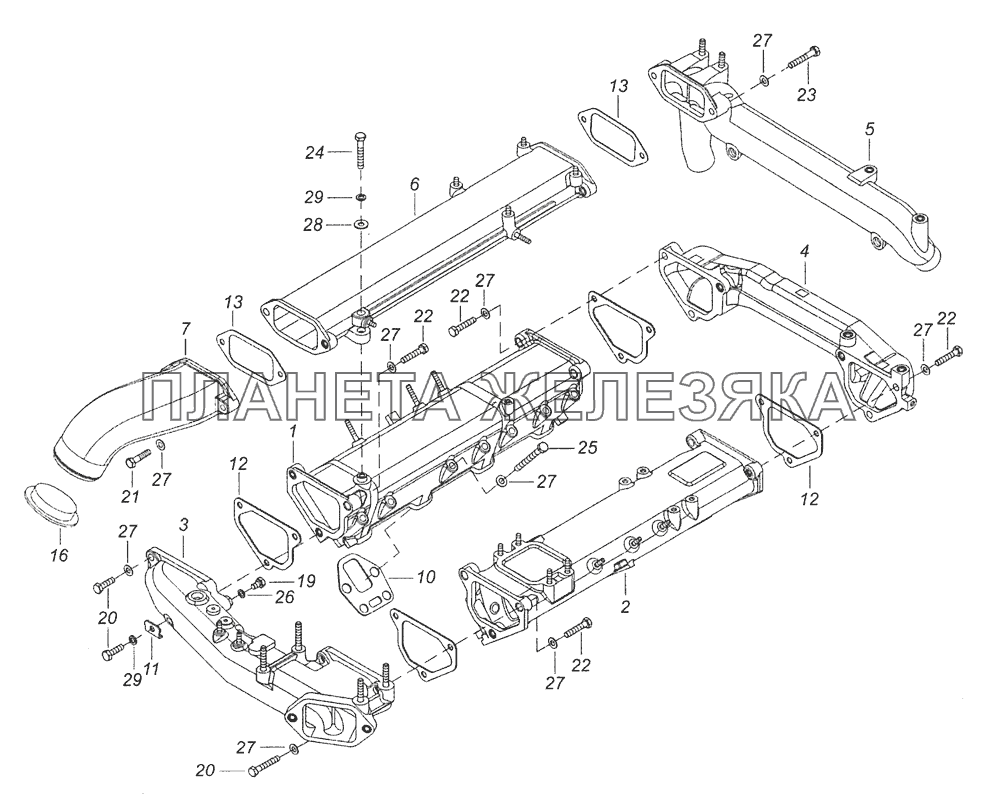

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
1 | 820.52-1115012 |
Коллектор впускной правый Подробнее |
|
|
2 | 820.52-1115014 |
Коллектор впускной левый Подробнее |
|
|
3 | 740.63-1115030-10 |
Патрубок соединительный Подробнее |
|
|
4 | 820.52-1115045 |
Патрубок объединительный Подробнее |
|
|
5 | 820.60-1115110 |
Тройник Подробнее |
|
|
6 | 7406.1115122-10 |
Труба подводящая Подробнее |
|
|
7 | 53205-1170125 |
Патрубок отводящий Подробнее |
|
|
10 | 740.1115026-01 |
Прокладка впускного коллектора Подробнее |
|
|
11 | 740.1115038 |
Шайба опорная Подробнее |
|
|
![]() |
12 | 7406.1115050-10 |
Прокладка патрубка объединительного Подробнее |
|
![]() |
13 | 7406.1115115 |
Прокладка трубы подводящей Подробнее |
|
16 | 53205-1170336 |
Заглушка теплообменника Подробнее |
|
|
19 | 1/59703/21 |
Болт М10х1,25-6gх16 Подробнее |
|
|
20 | 1/59709/21 |
Болт М10х1,25-6gх35 Подробнее |
|
|
21 | 1/12347/21 |
Болт М10х1,25-6gх45 Подробнее |
|
|
22 | 1/13438/31 |
Болт М10х1,25-6gх50 Подробнее |
|
|
23 | 1/12880/21 |
Болт М10х1,25-6gх60 Подробнее |
|
|
24 | 1/13437/21 |
Болт М10х1,25-6gх65 Подробнее |
|
|
25 | 1/59718/21 |
Болт М10х1,25-6gх100 Подробнее |
|
|
26 | 1/02844/60 |
Прокладка уплотнительная 10х16х1,5 Подробнее |
|
|
27 | 1/26014/73 |
Шайба 10 волнистая Подробнее |
|
|
28 | 1/26468/01 |
Шайба плоская 10,2х25х2 Подробнее |
|
|
29 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
