| ← Установка клапана двухмагистрального | Цилиндр выключения подачи топлива пневматический → |

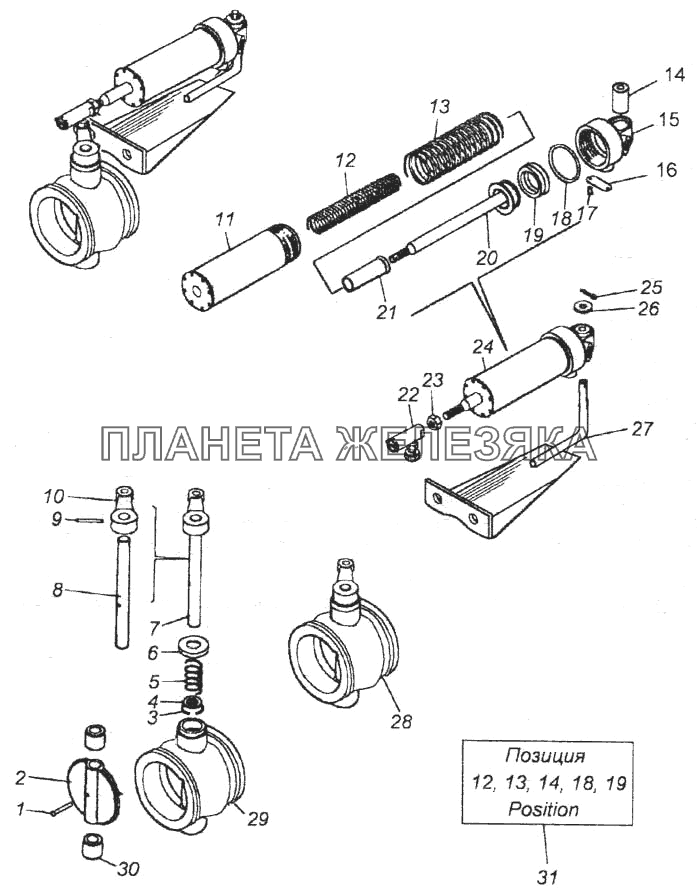

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 1/05334/03 |
Заклепка Подробнее |
|
|
| 2 | 53205-3570017 |
Заслонка Подробнее |
|
|
| 3 | 862822 |
Кольцо упорное 21,8х2х1 Подробнее |
|
|
| 4 | 5320-3570032 |
Шайба Подробнее |
|
|
| 5 | 5320-3570033 |
Пружина Подробнее |
|
|
| 6 | 5320-3570039 |
Крышка Подробнее |
|
|
| 7 | 53205-3570030 |
Втулка Подробнее |
|
|
| 8 | 53205-3570031 |
Вал Подробнее |
|
|
| 9 | 1/03339/16 |
Штифт 4х25 Подробнее |
|
|
| 10 | 5320-3570037 |
Рычаг привода вспомогательного тормоза Подробнее |
|
|
| 11 | 100-3570220 |
Цилиндр в сборе Подробнее |
|
|
| 12 | 100-3570229 |
Пружина Подробнее |
|
|
| 13 | 100-3570223 |
Пружина Подробнее |
|
|
| 14 | 100-3570233 |
Втулка Подробнее |
|
|
| 15 | 100-3570230 |
Крышка цилиндра Подробнее |
|
|
| 16 | 100-3512099 |
Табличка Подробнее |
|
|
 |
17 | 304183 |
Заклепка пустотелая Подробнее |
|
| 18 | 100-3570232 |
Кольцо Подробнее |
|
|
| 19 | 100-3570228 |
Кольцо уплотнительное Подробнее |
|
|
| 20 | 100-3570224 |
Поршень в сборе Подробнее |
|
|
| 21 | 100-3570227 |
Упор Подробнее |
|
|
 |
22 | 740.1108054 |
Наконечник тяги рычага управления регулятором Подробнее |
|
| 23 | 1/61023/11 |
Гайка М8-6Н низкая Подробнее |
|
|
 |
24 | 100-3570210 |
Цилиндр управления заслонкой в сборе Подробнее |
|
| 25 | 1/07963/01 |
Шплинт разводной 3х15 Подробнее |
|
|
| 26 | 1/05166/01 |
Шайба пружинная 8 Подробнее |
|
|
| 27 | 53205-3570100 |
Кронштейн цилиндра в сборе Подробнее |
||
| 28 | 53205-3570014 |
Корпус вспомогательного тормоза с заслонкой в сборе Подробнее |
|
|
| 29 | 53205-3570022 |
Корпус Подробнее |
|
|
| 30 | 5320-3570034 |
Втулка Подробнее |
|
|
| 31 | 100-3570209 |
Комплект запасных частей Подробнее |
|
