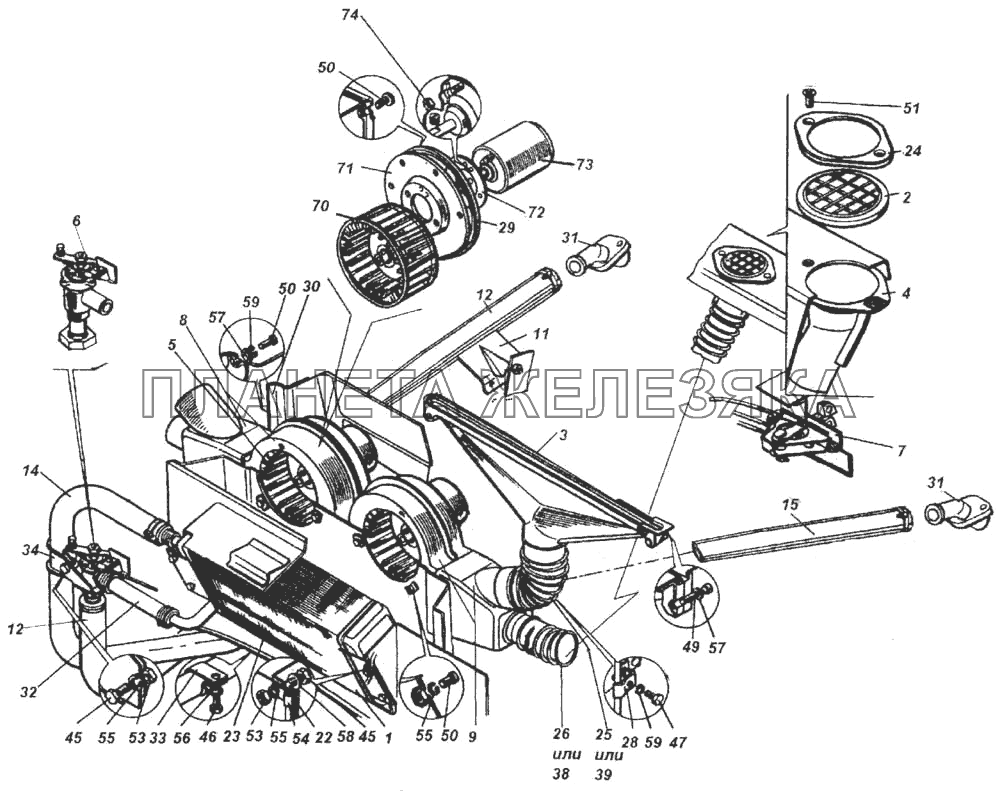

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 5320-8101060 |
Радиатор отопителя в сборе Подробнее |
|
| 2 | 5320-8102026-01 |
Распределитель Подробнее |
|
|
| 3 | 5320-8102030 |
Сопло обдува в сборе Подробнее |
|
|
| 4 | 5320-8102050 |
Патрубок подводящий в сборе Подробнее |
|
|
| 5 | 5320-8118069 |
Колесо рабочее с электродвигателем в сборе Подробнее |
|
|
| 6 | 5320-8105160 |
Кран отопления в сборе Подробнее |
|
|
 |
7 | 5320-8109020-10 |
Привод управления отоплением Подробнее |
|
 |
8 | 5320-8118026 |
Улитка с распределителем правая в сборе Подробнее |
|
 |
9 | 5320-8118027 |
Улитка с распределителем левая в сборе Подробнее |
|
| 11 | 53205-8120030 |
Кронштейн поддерживающий Подробнее |
|
|
| 12 | 6460-8106057 |
Шланг отопителя подводящий в сборе Подробнее |
|
|
| 14 | 6520-8120111 |
Рукав 18х27 Подробнее |
|
|
| 15 | 6520-8106066 |
Рукав Подробнее |
|
|
| 22 | 5320-8101023 |
Уплотнитель кожуха Подробнее |
|
|
| 23 | 5320-8101079 |
Уплотнитель радиатора Подробнее |
|
|
| 24 | 5320-8102047 |
Фланец крепления распределителя Подробнее |
|
|
| 25 | 5320-8102056-01 |
Шланг обдува ветрового стекла Подробнее |
|
|
| 26 | 5320-8102077 |
Шланг обдува бокового стекла Подробнее |
|
|
| 28 | 5320-8109365 |
Прижим троса Подробнее |
|
|
| 29 | 5320-8118093 |
Кольцо фланца Подробнее |
|
|
| 30 | 5320-8118101-01 |
Кожух Подробнее |
|
|
| 31 | 53205-8120019 |
Патрубок Подробнее |
|
|
| 32 | 5320-8120143 |
Шланг отопителя передний Подробнее |
|
|
| 33 | 5320-8120165 |
Скоба Подробнее |
|
|
| 34 | 5320-8120167 |
Скоба отводящего шланга Подробнее |
|
|
| 38 | 5320-8102077-01 |
Шланг обдува бокового стекла Подробнее |
|
|
| 39 | 5320-8102056 |
Шланг обдува ветрового стекла Подробнее |
|
|
| 45 | 1/09022/21 |
Болт ТЕМ6-6gх16 Подробнее |
|
|
| 46 | 1/60431/21 |
Болт М8-6gх14 Подробнее |
|
|
| 47 | 853013 |
Болт М5-6gх10 Подробнее |
|
|
| 49 | 1/03899/01 |
Винт М6-6gх25 Подробнее |
|
|
| 50 | 1/32740/01 |
Винт М5-6gх12 Подробнее |
|
|
| 51 | 1/76805/01 |
Винт самонарезающий типа АВ Подробнее |
|
|
| 53 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 54 | 1/04187/01 |
Закрытая скоба троса Подробнее |
|
|
| 55 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 56 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 57 | 1/05193/01 |
Шайба плоская 5,45х10х1 Подробнее |
|
|
| 58 | 1/05194/01 |
Шайба плоская 6х12х1,5 Подробнее |
|
|
| 59 | 1/11954/73 |
Шайба 5 пружинная Подробнее |
|
|
 |
70 | 5320-8118070 |
Колесо рабочее вентилятора-отопителя в сборе Подробнее |
|
| 71 | 5320-8118092 |
Фланец крепления электродвигателя в сборе Подробнее |
|
|
 |
72 | 5320-8118085 |
Прокладка электродвигателя Подробнее |
|
| 73 | МЭ250-3730000ГЧ |
Электродвигатель Подробнее |
|
|
| 74 | 1/58964/11 |
Гайка М5-6Н Подробнее |
|
