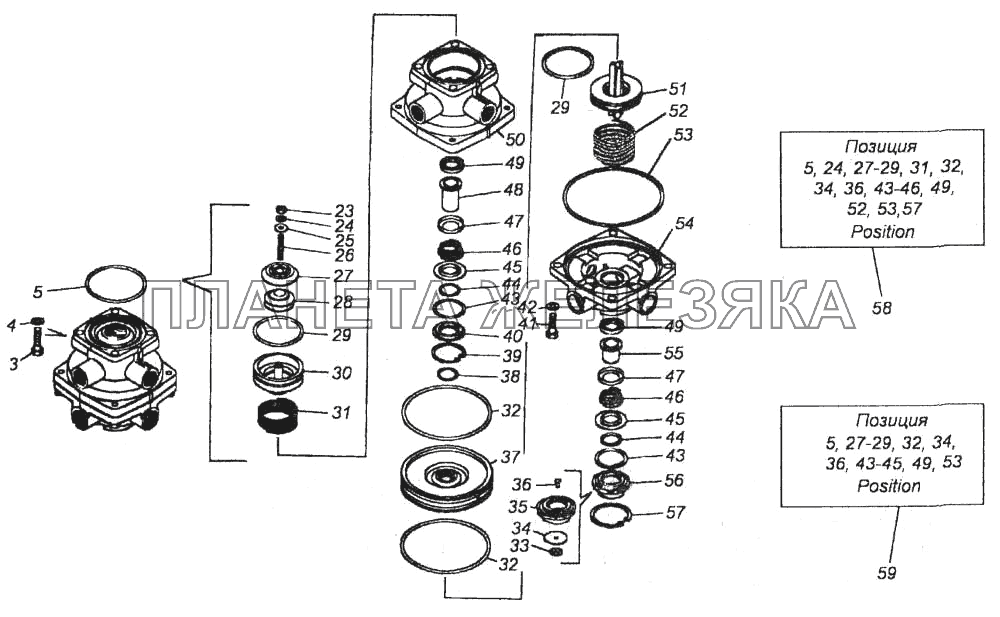

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 3 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 4 | 305890 |
Шайба 8 пружинная Подробнее |
|
|
| 5 | 100-3514013 |
Кольцо прокладочное Подробнее |
|
|
| 23 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 24 | 305887 |
Шайба 6 пружинная Подробнее |
|
|
| 25 | 305893 |
Шайба 6 плоская Подробнее |
|
|
| 26 | 302200 |
Винт Подробнее |
|
|
| 27 | 100-3514056 |
Тарелка пружины Подробнее |
|
|
| 28 | 100-3514055 |
Элемент уравновешивающий Подробнее |
|
|
| 29 | 100-3513035 |
Кольцо Подробнее |
|
|
| 30 | 100-3514052 |
Поршень верхний Подробнее |
|
|
| 31 | 100-3514050 |
Пружина Подробнее |
|
|
| 32 | 100-3514033 |
Кольцо Подробнее |
|
|
| 33 | 100-3514047 |
Шайба Подробнее |
|
|
| 34 | 100-3514046 |
Клапан Подробнее |
|
|
| 35 | 100-3514045 |
Корпус Подробнее |
|
|
| 36 | 100-3514048 |
Заклепка Подробнее |
|
|
| 37 | 100-3514032-01 |
Поршень большой Подробнее |
|
|
| 38 | 100-3514028 |
Кольцо Подробнее |
|
|
| 39 | 489306 |
Кольцо упорное Подробнее |
|
|
| 40 | 100-3514030 |
Обойма Подробнее |
|
|
| 41 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 42 | 305890 |
Шайба 8 пружинная Подробнее |
|
|
| 43 | 100-3514029 |
Кольцо Подробнее |
|
|
| 44 | 100-3514028 |
Кольцо Подробнее |
|
|
| 45 | 100-3514027 |
Кольцо опорное Подробнее |
|
|
| 46 | 100-3514026 |
Пружина Подробнее |
|
|
| 47 | 100-3514024 |
Колпачок Подробнее |
|
|
| 48 | 100-3514022 |
Корпус клапана Подробнее |
|
|
| 49 | 100-3514023 |
Кольцо Подробнее |
|
|
| 50 | 100-3514020 |
Корпус верхний Подробнее |
|
|
| 51 | 100-3514034 |
Поршень малый Подробнее |
|
|
| 52 | 100-3514036 |
Пружина Подробнее |
|
|
| 53 | 100-3514049 |
Кольцо Подробнее |
|
|
| 54 | 100-3514040 |
Корпус нижний Подробнее |
|
|
| 55 | 100-3514042 |
Корпус клапана Подробнее |
|
|
| 56 | 100-3514044 |
Окно выпускное в сборе Подробнее |
|
|
| 57 | 489310 |
Кольцо упорное Подробнее |
|
|
| 58 | 100-3514009 |
Комплект запасных частей Подробнее |
|
|
| 59 | 100-3514009-10 |
Комплект запасных частей Подробнее |
|
