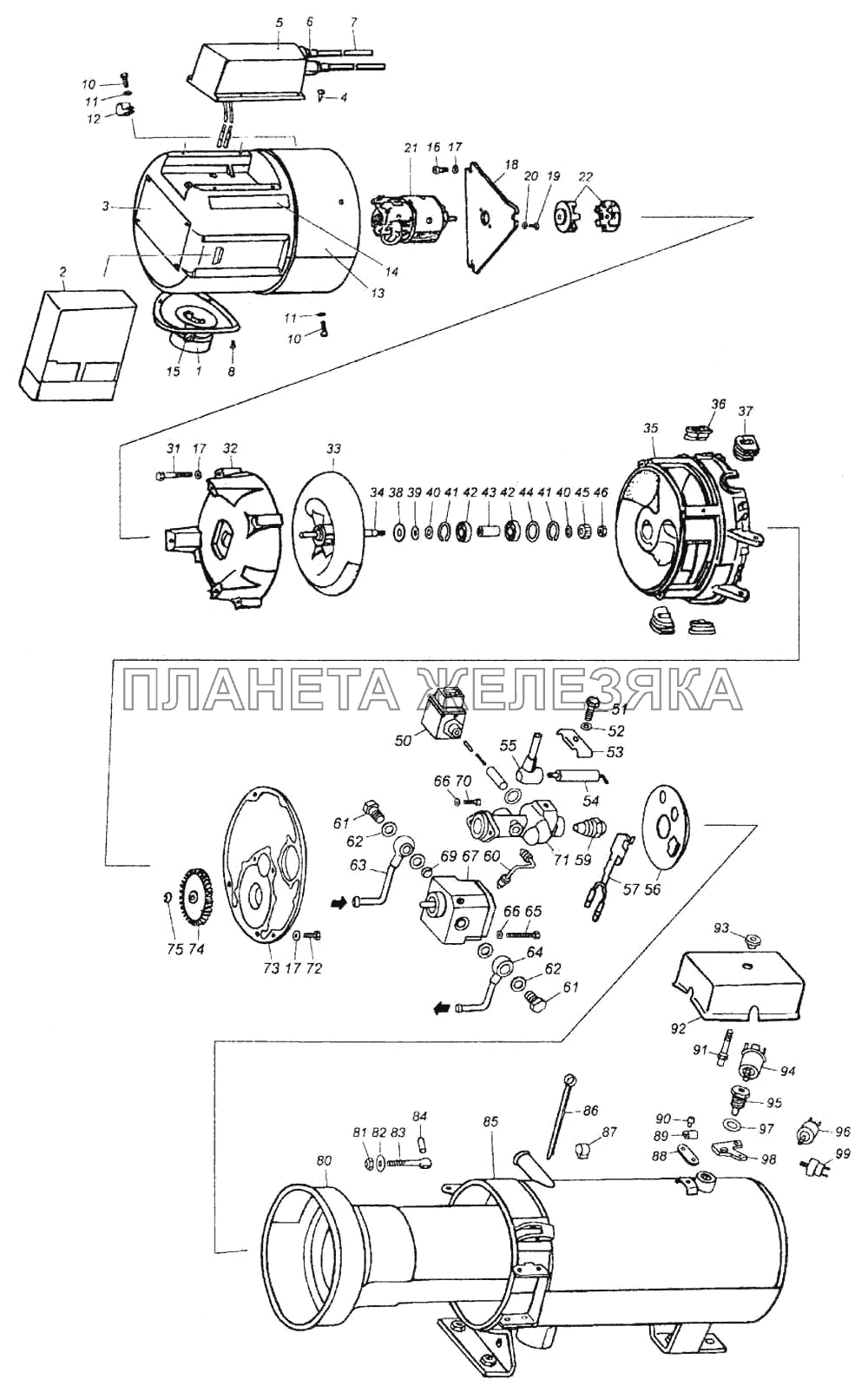

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 15.8106032-10 |
Воздухозаборник (сварка) Подробнее |
|
|
 |
2 | 31.3761 |
Блок управления Подробнее |
|
| 3 | 15.8106055 |
Табличка Подробнее |
|
|
| 4 | Шуруп 2-4х13 |
Шуруп 2-4х13 Подробнее |
|
|
| 5 | 4001.3734 |
Источник напряжения высоковольтный 24В Подробнее |
|
|
| 6 | ПВВ-ХЛ |
Уплотнение Подробнее |
|
|
| 7 | Провод |
Провод Подробнее |
|
|
| 8 | Шуруп 2-4х13 |
Шуруп 2-4х13 Подробнее |
|
|
| 10 | Винт М4-6gх12 |
Винт М4-6gх12 Подробнее |
|
|
| 11 | Шайба 4 |
Шайба 4 Подробнее |
|
|
| 12 | 15.8106007 |
Хомут Подробнее |
|
|
| 13 | 15.8106051 |
Кожух Подробнее |
|
|
| 14 | 15.8106056 |
Этикетка Подробнее |
|
|
| 15 | Шуруп 2-4х13 |
Шуруп 2-4х13 Подробнее |
|
|
| 16 | Винт М5-6gх12 |
Винт М5-6gх12 Подробнее |
|
|
| 17 | Шайба 5 |
Шайба 5 Подробнее |
|
|
| 18 | 14.8106311 |
Пластина Подробнее |
|
|
| 19 | Винт М5-6gх14 |
Винт М5-6gх14 Подробнее |
|
|
| 20 | Шайба 4 |
Шайба 4 Подробнее |
|
|
| 21 | 492.373 |
Электродвигатель 24В Подробнее |
|
|
| 22 | 14.8106301 |
Полумуфта Подробнее |
|
|
| 31 | Винт М5-6gх12 |
Винт М5-6gх12 Подробнее |
|
|
| 32 | 15.8106304 |
Корпус вентилятора Подробнее |
|
|
| 33 | 15.8106333 |
Крыльчатка Подробнее |
|
|
| 34 | 15.8106331 |
Вал Подробнее |
|
|
| 35 | 15.8106322 |
Корпус горелки Подробнее |
|
|
| 36 | 15.8106001 |
Уплотнение Подробнее |
|
|
| 37 | 15.8106002 |
Уплотнение Подробнее |
|
|
| 38 | 15.8106327 |
Пружина тарельчатая Подробнее |
|
|
| 39 | 15.8106327-01 |
Пружина тарельчатая Подробнее |
|
|
| 40 | 15.8106329 |
Шайба Подробнее |
|
|
| 41 | Кольцо Б22 |
Кольцо Б22 Подробнее |
|
|
| 42 | 6-80018С2 |
Подшипник шариковый однорядный в сборе Подробнее |
|
|
| 43 | 15.8106328 |
Втулка Подробнее |
|
|
| 44 | 14.8106324 |
Шайба компенсационная Подробнее |
|
|
| 45 | 14.8106323 |
Шестерня Подробнее |
|
|
| 46 | 14.810635 |
Гайка Подробнее |
|
|
| 50 | 23.3741 |
Электромагнит с запорным устройством в сборе Подробнее |
|
|
| 51 | Болт М6-6gх16 |
Болт М6-6gх16 Подробнее |
|
|
| 52 | Шайба 6 |
Шайба 6 Подробнее |
|
|
| 53 | 14.8106363 |
Скоба Подробнее |
|
|
| 54 | 37.3707 |
Электрод запальный Подробнее |
|
|
| 55 | Наконечник с пружиной |
Наконечник с пружиной Подробнее |
|
|
 |
57 | 22.3741 |
Индикатор пламени Подробнее |
|
| 58 | Диск индикатора пламени |
Диск индикатора пламени Подробнее |
|
|
| 59 | 212.111202 |
Форсунка в сборе, 1,25 кг/час Подробнее |
|
|
| 60 | 14.810638 |
Топливопровод в сборе Подробнее |
|
|
| 61 | 14.8106302 |
Штуцер Подробнее |
|
|
| 62 | 14.8106303 |
Шайба Подробнее |
|
|
| 63 | 15.8106390-01 |
Топливопровод (сварка) Подробнее |
|
|
| 64 | 15.8106390 |
Топливопровод (сварка) Подробнее |
|
|
| 65 | Винт М4-6gх30 |
Винт М4-6gх30 Подробнее |
|
|
| 66 | Шайба 4 |
Шайба 4 Подробнее |
|
|
| 67 | 18.110601 |
Насос топливный в сборе Подробнее |
|
|
| 69 | Фильтр |
Фильтр Подробнее |
|
|
| 70 | Винт М4-6gх12 |
Винт М4-6gх12 Подробнее |
|
|
| 71 | 14.8106371 |
Корпус форсунки Подробнее |
|
|
| 72 | Винт М5-6gх12 |
Винт М5-6gх12 Подробнее |
|
|
| 73 | 14.8106361 |
Крышка Подробнее |
|
|
| 74 | 14.8106362 |
Колесо зубчатое Подробнее |
|
|
| 75 | 14.8106365 |
Кольцо А6 Подробнее |
|
|
| 80 | 15.81062 |
Камера сгорания в сборе Подробнее |
|
|
| 81 | Гайка М6-6Н |
Гайка М6-6Н Подробнее |
|
|
| 82 | Шайба 6 |
Шайба 6 Подробнее |
|
|
| 83 | 15.8106112 |
Болт Подробнее |
|
|
| 84 | 15.8106111 |
Штифт Подробнее |
|
|
| 85 | 15.81061 |
Теплообменник в сборе Подробнее |
|
|
| 86 | Шплинт 6,3х90 |
Шплинт 6,3х90 Подробнее |
|
|
| 87 | 15.8106009 |
Хомут Подробнее |
|
|
| 88 | 14.8106102 |
Пластина Подробнее |
|
|
| 89 | 14.8106003 |
Хомут Подробнее |
|
|
| 90 | Винт М4-6gх8 |
Винт М4-6gх8 Подробнее |
|
|
| 91 | 14.810612 |
Шпилька Подробнее |
|
|
| 92 | 14.8106004 |
Кожух Подробнее |
|
|
| 93 | 14.8106002 |
Гайка Подробнее |
|
|
| 94 | 19.3722 |
Термопредохранитель Подробнее |
|
|
| 95 | 15.8106105 |
Штуцер Подробнее |
|
|
| 96 | 14.3828 |
Датчик температуры 40° С Подробнее |
|
|
| 97 | Шайба |
Шайба Подробнее |
|
|
| 98 | 15.8106104 |
Кронштейн Подробнее |
|
|
| 99 | 141.3828 |
Датчик температуры 70° С Подробнее |
|
