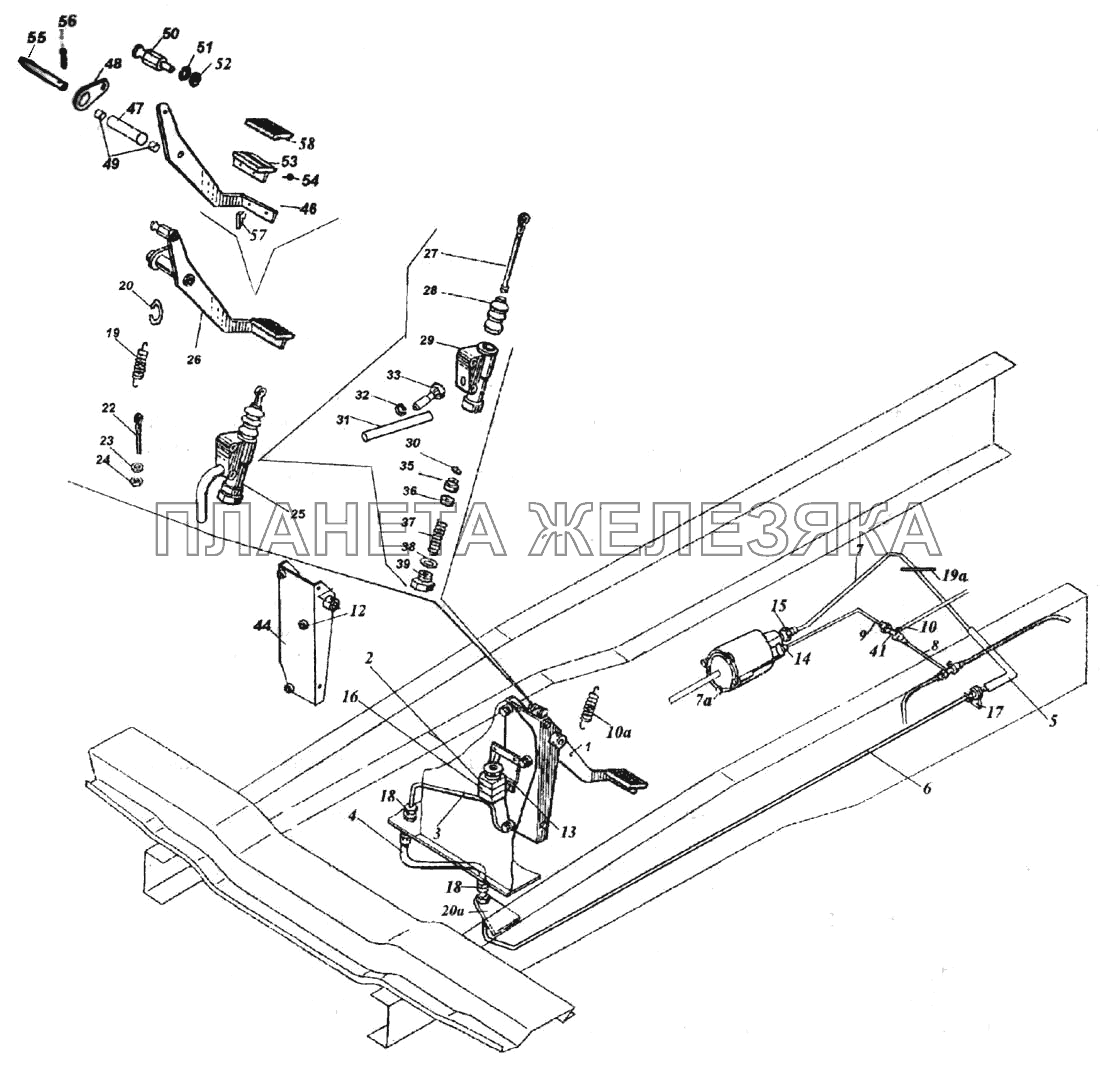

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6520-1602008 |
Педаль сцепления с кронштейном и главным цилиндром Подробнее |
|
|
 |
2 | 5320-1602560 |
Бачок главного цилиндра в сборе Подробнее |
|
| 3 | 5320-1602588 |
Трубка от главного цилиндра в сборе Подробнее |
|
|
 |
4 | 53215-1602590 |
Шланг гибкий привода управления сцеплением Подробнее |
|
 |
5 | 53215-1602590-10 |
Шланг гибкий привода управления сцепления Подробнее |
|
| 6 | 6520-1602592 |
Трубка привода управления сцеплением Подробнее |
|
|
 |
7 | 6520-1602595 |
Трубка Подробнее |
|
| 7 | 9700512040 |
ПГУ в сборе (WАВСО) {а} Подробнее |
|
|
| 8 | 53205-3506041 |
Трубка Подробнее |
|
|
| 9 | 53205-3506050 |
Трубка Подробнее |
|
|
| 10 | 5320-1602034 |
Пружина оттяжная педали сцепления Подробнее |
|
|
| 10 | 53205-3506101 |
Трубка Подробнее |
|
|
| 12 | 5320-1602074 |
Уплотнитель Подробнее |
|
|
| 13 | 5320-1602076 |
Кронштейн бачка Подробнее |
|
|
| 14 | 6460-1602532 |
Штуцер Подробнее |
|
|
 |
15 | 6460-1609613 |
Штуцер Подробнее |
|
| 16 | 5320-1602563 |
Хомут крепления бачка Подробнее |
|
|
| 17 | 5320-1602601 |
Скоба шланга привода управления сцеплением Подробнее |
|
|
| 18 | 5320-1602603 |
Штуцер соединительный Подробнее |
|
|
| 19 | 53205-1602098 |
Пружина Подробнее |
|
|
| 19 | 6460-1602601 |
Скоба шланга привода управления сцеплением {а} Подробнее |
|
|
| 20 | 53205-1602095 |
Серьга Подробнее |
|
|
| 20 | 53205-1602146 |
Кронштейн крепления шланга {а} Подробнее |
|
|
| 21 | 864210 |
Кольцо уплотнительное Подробнее |
|
|
| 22 | 53205-1602085 |
Стержень натяжной Подробнее |
|
|
| 23 | 1/26467/01 |
Шайба плоская 8х20х2 Подробнее |
|
|
| 24 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
 |
25 | 5320-1602510-10 |
Главный цилиндр управления сцеплением в сборе Подробнее |
|
| 26 | 53205-1602010 |
Педаль сцепления в сборе Подробнее |
|
|
| 27 | 5320-1602568 |
Толкатель поршня в сборе Подробнее |
|
|
 |
28 | 5320-1602543 |
Чехол защитный главного цилиндра Подробнее |
|
| 29 | 5320-1602513-10 |
Главный цилиндр управления сцеплением Подробнее |
|
|
| 30 | 862810 |
Кольцо упорное Подробнее |
|
|
| 31 | 5320-1602575 |
Шланг гибкий Подробнее |
|
|
| 32 | 5320-1602579 |
Шайба стопорная Подробнее |
|
|
 |
33 | 2101-1602552 |
Штуцер гибкого шланга Подробнее |
|
| 35 | 5320-1602515 |
Поршень главного цилиндра управления сцеплением Подробнее |
|
|
 |
36 | 5320-1602517 |
Манжета поршня главного цилиндра управления сцеплением Подробнее |
|
| 37 | 5320-1602518 |
Пружина главного цилиндра управления сцеплением в сборе Подробнее |
|
|
| 38 | 5320-1602531 |
Прокладка пробки главного цилиндра управления сцеплением Подробнее |
|
|
| 39 | 5320-1602529 |
Пробка главного цилиндра управления сцепением Подробнее |
|
|
| 44 | 53205-1602063 |
Кронштейн оси педали сцепления (сварка) Подробнее |
|
|
| 46 | 53205-1602015 |
Педаль сцепления Подробнее |
|
|
| 47 | 5320-1602016 |
Ступица педали сцепления Подробнее |
|
|
| 48 | 5320-1602021 |
Рычаг толкателя педали сцепления Подробнее |
|
|
| 49 | 5320-1602072 |
Втулка оси педали сцепления Подробнее |
|
|
| 50 | 53205-1602030 |
Палец пружины Подробнее |
|
|
| 51 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 52 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 53 | 5320-1602042 |
Площадка педали сцепления Подробнее |
|
|
| 54 | 1/05357/00 |
Заклепка площадки педали сцепления Подробнее |
|
|
| 55 | 5320-1602055 |
Ось педали сцепления Подробнее |
|
|
| 56 | 1/07350/01 |
Шплинт 4,7х50 Подробнее |
|
|
| 57 | 6460-1602073-10 |
Кронштейн регулировочного болта Подробнее |
|
|
 |
58 | 5320-1602048 |
Накладка площадки педали сцепления Подробнее |
