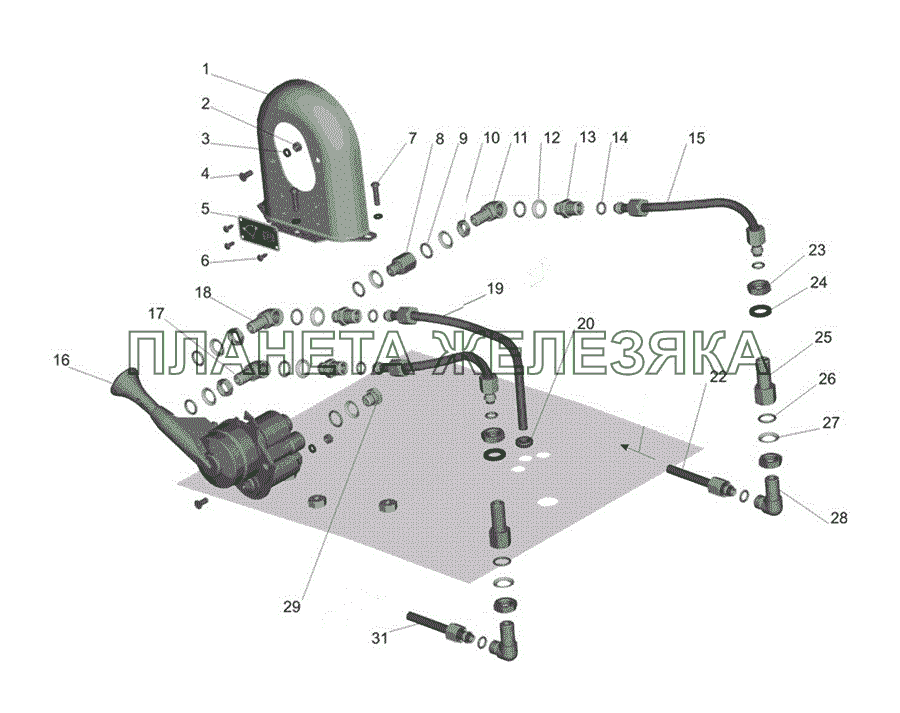

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6422-3537044-10 |
Кронштейн Подробнее |
|
|
| 2 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 3 | 252134 |
Шайба 6Т Подробнее |
|
|
| 4 | 231604 |
Винт 2М6-6gх14 Подробнее |
|
|
| 5 | 6422-3903037 |
Табличка Подробнее |
|
|
| 6 | 240818 |
Винт М4х12 Подробнее |
|
|
| 7 | 220109 |
Винт М6-6gх25 Подробнее |
|
|
| 8 | 544021-1602238 |
Переходник (Вход 21) Подробнее |
|
|
| 9 | 012-016-25-2-3 |
Кольцо Подробнее |
|
|
| 10 | 374619 |
Гайка М14х1,5-6Н Подробнее |
|
|
 |
11 | 402755 |
Угольник Подробнее |
|
| 12 | 375919 |
Шайба 14 Подробнее |
|
|
 |
13 | 404249 |
Штуцер Подробнее |
|
| 14 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
| 15 | 4370-3537020 |
Трубка Подробнее |
|
|
 |
16 | 64221-3537310 |
Кран тормозной Подробнее |
|
|
|
17 | 402755 |
Угольник Подробнее |
|
|
|
18 | 402755 |
Угольник Подробнее |
|
| 19 | 64226-3537052 |
Трубка Подробнее |
|
|
| 20 | 535А-3724015 |
Втулка Подробнее |
|
|
| 22 | 437030-3506136 |
Трубка Подробнее |
|
|
| 23 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 24 | 252159 |
Шайба 16Л Подробнее |
|
|
 |
25 | 404383 |
Штуцер Подробнее |
|
| 26 | 014-018-25-2-3 |
Кольцо Подробнее |
|
|
| 27 | 375960 |
Шайба 16 Подробнее |
|
|
 |
28 | 402947 |
Угольник Подробнее |
|
| 29 | 378587 |
Пробка М14х1,5-6g Подробнее |
|
|
| 31 | 437030-3506180 |
Трубка Подробнее |
|
